塔吊基础种类与计算书VIP免费

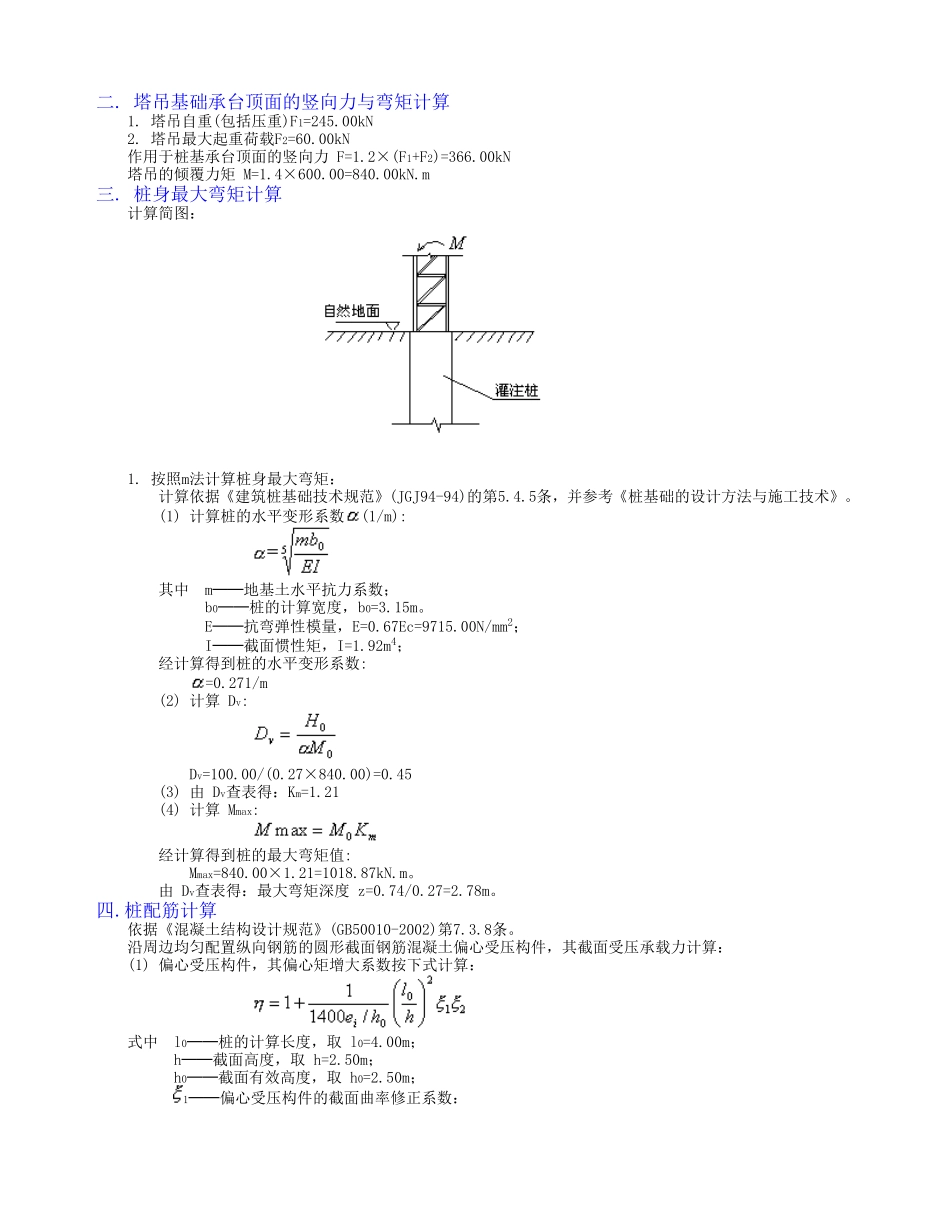

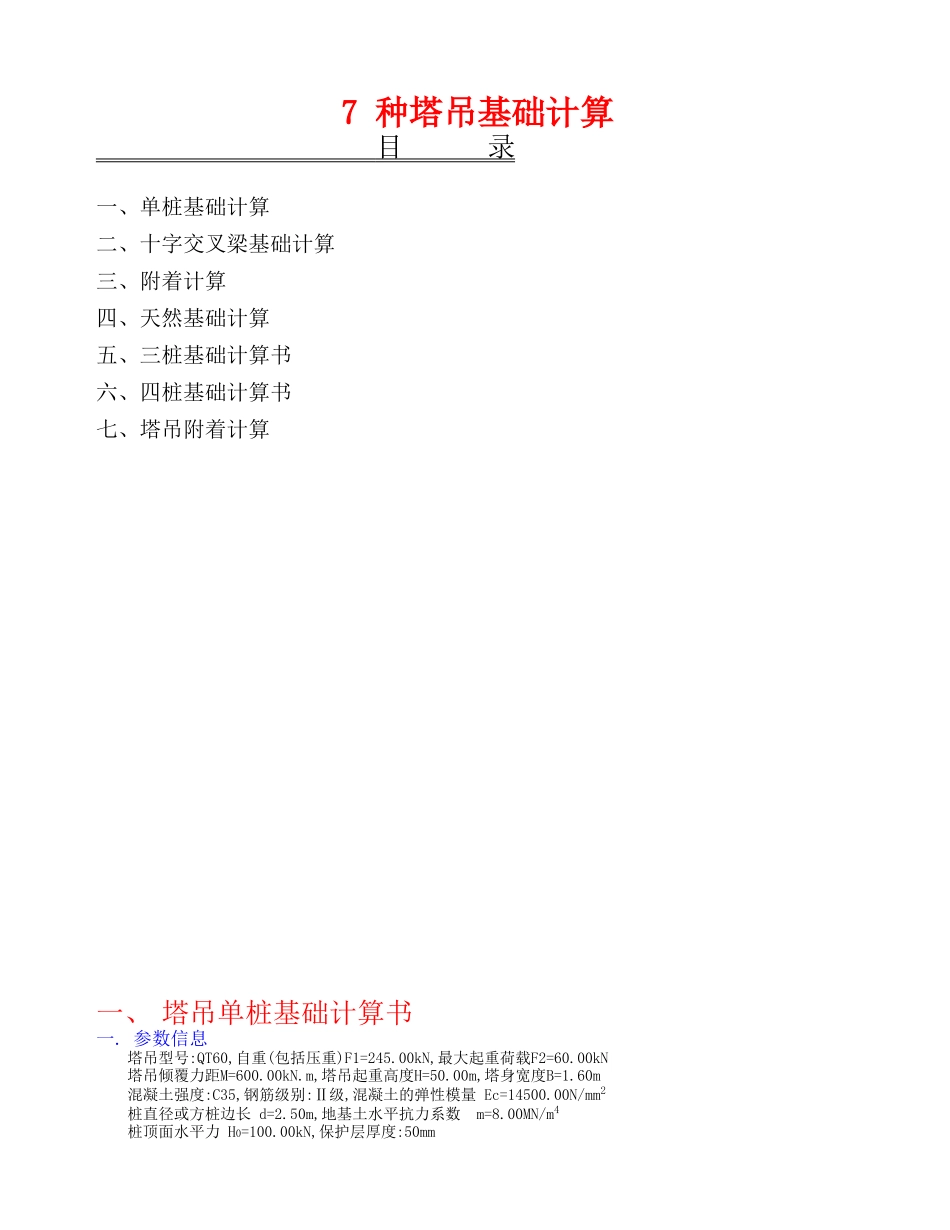

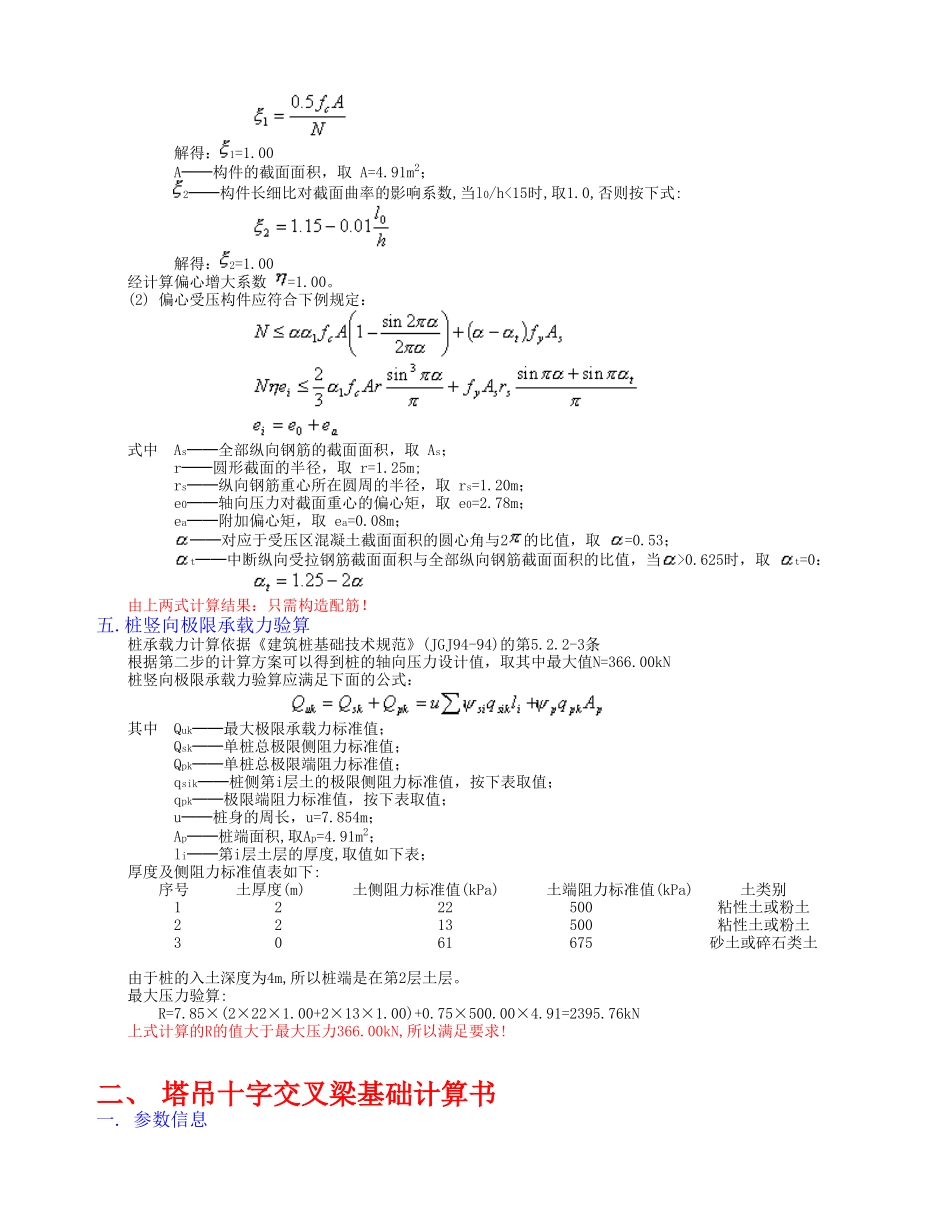

7种塔吊基础计算目录一、单桩基础计算二、十字交叉梁基础计算三、附着计算四、天然基础计算五、三桩基础计算书六、四桩基础计算书七、塔吊附着计算一、塔吊单桩基础计算书一.参数信息塔吊型号:QT60,自重(包括压重)F1=245.00kN,最大起重荷载F2=60.00kN塔吊倾覆力距M=600.00kN.m,塔吊起重高度H=50.00m,塔身宽度B=1.60m混凝土强度:C35,钢筋级别:Ⅱ级,混凝土的弹性模量Ec=14500.00N/mm2桩直径或方桩边长d=2.50m,地基土水平抗力系数m=8.00MN/m4桩顶面水平力H0=100.00kN,保护层厚度:50mm二.塔吊基础承台顶面的竖向力与弯矩计算1.塔吊自重(包括压重)F1=245.00kN2.塔吊最大起重荷载F2=60.00kN作用于桩基承台顶面的竖向力F=1.2×(F1+F2)=366.00kN塔吊的倾覆力矩M=1.4×600.00=840.00kN.m三.桩身最大弯矩计算计算简图：1.按照m法计算桩身最大弯矩：计算依据《建筑桩基础技术规范》(JGJ94-94)的第5.4.5条，并参考《桩基础的设计方法与施工技术》。(1)计算桩的水平变形系数(1/m):其中m──地基土水平抗力系数；b0──桩的计算宽度，b0=3.15m。E──抗弯弹性模量，E=0.67Ec=9715.00N/mm2；I──截面惯性矩，I=1.92m4；经计算得到桩的水平变形系数:=0.271/m(2)计算Dv:Dv=100.00/(0.27×840.00)=0.45(3)由Dv查表得：Km=1.21(4)计算Mmax:经计算得到桩的最大弯矩值:Mmax=840.00×1.21=1018.87kN.m。由Dv查表得：最大弯矩深度z=0.74/0.27=2.78m。四.桩配筋计算依据《混凝土结构设计规范》(GB50010-2002)第7.3.8条。沿周边均匀配置纵向钢筋的圆形截面钢筋混凝土偏心受压构件，其截面受压承载力计算：(1)偏心受压构件，其偏心矩增大系数按下式计算：式中l0──桩的计算长度，取l0=4.00m；h──截面高度，取h=2.50m；h0──截面有效高度，取h0=2.50m；1──偏心受压构件的截面曲率修正系数：解得：1=1.00A──构件的截面面积，取A=4.91m2；2──构件长细比对截面曲率的影响系数,当l0/h<15时,取1.0,否则按下式:解得：2=1.00经计算偏心增大系数=1.00。(2)偏心受压构件应符合下例规定：式中As──全部纵向钢筋的截面面积，取As；r──圆形截面的半径，取r=1.25m;rs──纵向钢筋重心所在圆周的半径，取rs=1.20m；e0──轴向压力对截面重心的偏心矩，取e0=2.78m；ea──附加偏心矩，取ea=0.08m；──对应于受压区混凝土截面面积的圆心角与2的比值，取=0.53；t──中断纵向受拉钢筋截面面积与全部纵向钢筋截面面积的比值，当>0.625时，取t=0：由上两式计算结果：只需构造配筋！五.桩竖向极限承载力验算桩承载力计算依据《建筑桩基础技术规范》(JGJ94-94)的第5.2.2-3条根据第二步的计算方案可以得到桩的轴向压力设计值，取其中最大值N=366.00kN桩竖向极限承载力验算应满足下面的公式：其中Quk──最大极限承载力标准值；Qsk──单桩总极限侧阻力标准值；Qpk──单桩总极限端阻力标准值；qsik──桩侧第i层土的极限侧阻力标准值，按下表取值；qpk──极限端阻力标准值，按下表取值；u──桩身的周长，u=7.854m；Ap──桩端面积,取Ap=4.91m2；li──第i层土层的厚度,取值如下表；厚度及侧阻力标准值表如下:序号土厚度(m)土侧阻力标准值(kPa)土端阻力标准值(kPa)土类别1222500粘性土或粉土2213500粘性土或粉土3061675砂土或碎石类土由于桩的入土深度为4m,所以桩端是在第2层土层。最大压力验算:R=7.85×(2×22×1.00+2×13×1.00)+0.75×500.00×4.91=2395.76kN上式计算的R的值大于最大压力366.00kN,所以满足要求!二、塔吊十字交叉梁基础计算书一.参数信息塔吊型号:QT60,自重(包括压重)F1=245.00kN,最大起重荷载F2=60.00kN塔吊倾覆力距M=600.00kN.m,塔吊起重高度H=37.00m,塔身宽度B=1.6m混凝土强度:C35,钢筋级别:Ⅱ级,桩直径或方桩边长d=0.50m桩间距=3000mm交叉梁的宽度=300mm,交叉梁的高度=500mm,保护层厚度:50mm二.塔吊对交叉梁中心作用力的计算1.塔吊自重(包括压重)F1=245.00kN2.塔吊最大起重荷载F2=60.00kN作用于塔吊的竖向力F=1.2×(F1+F2)=366.00kN塔吊的倾覆力矩M=1.4×600.00=840.00kN.m三.交叉梁最大弯矩和桩顶竖向力的计算计算简图：十字交叉梁计算模型(最大弯矩M方向与十字交叉梁平行)。两段梁四个支点力...
