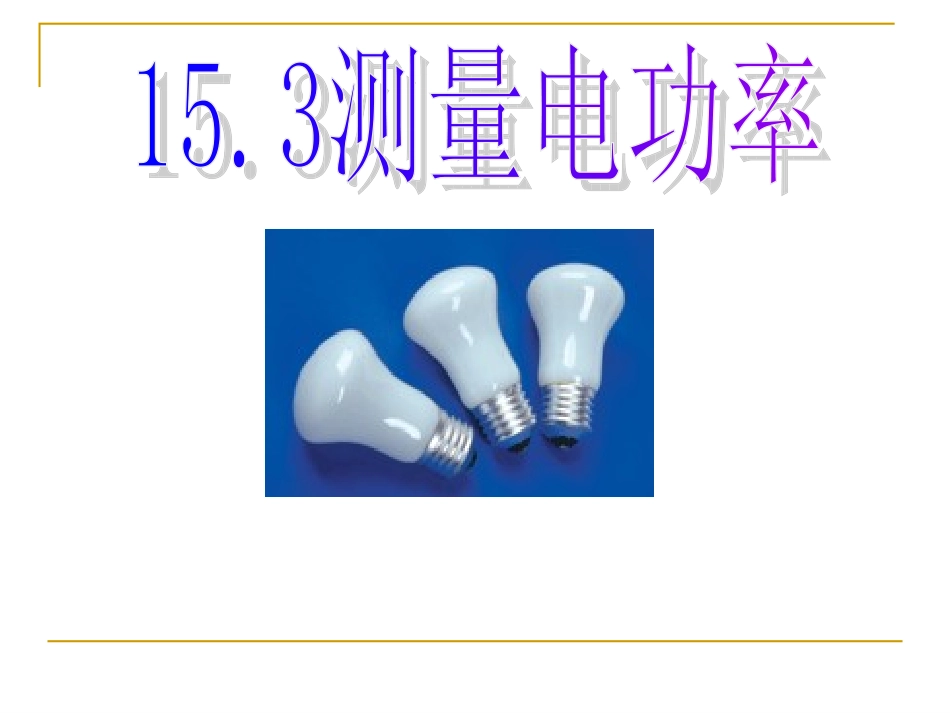

测量小灯泡的电功率VIP免费

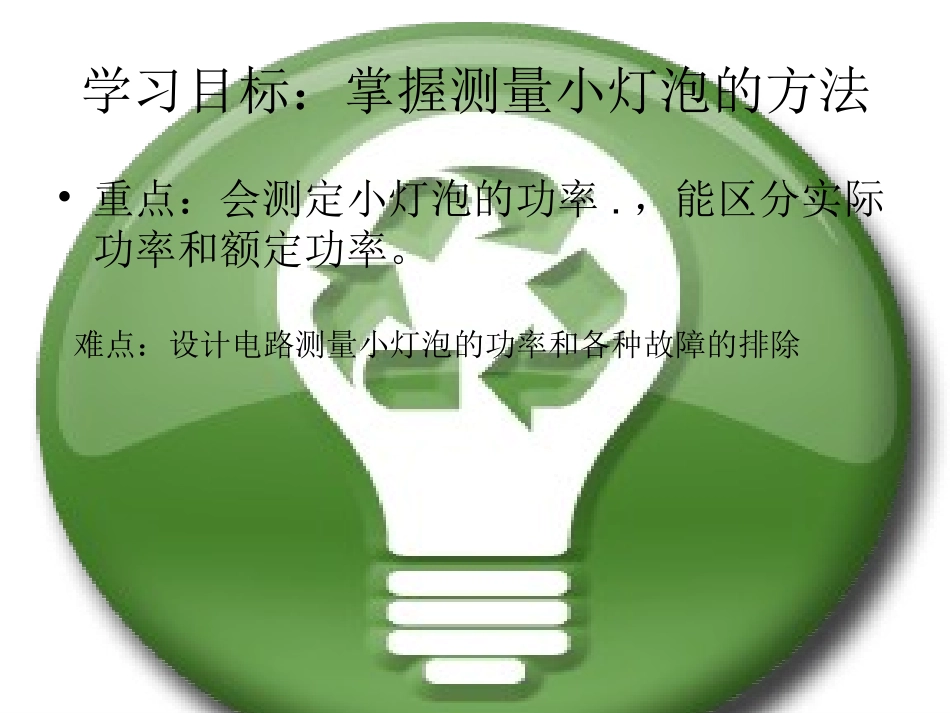

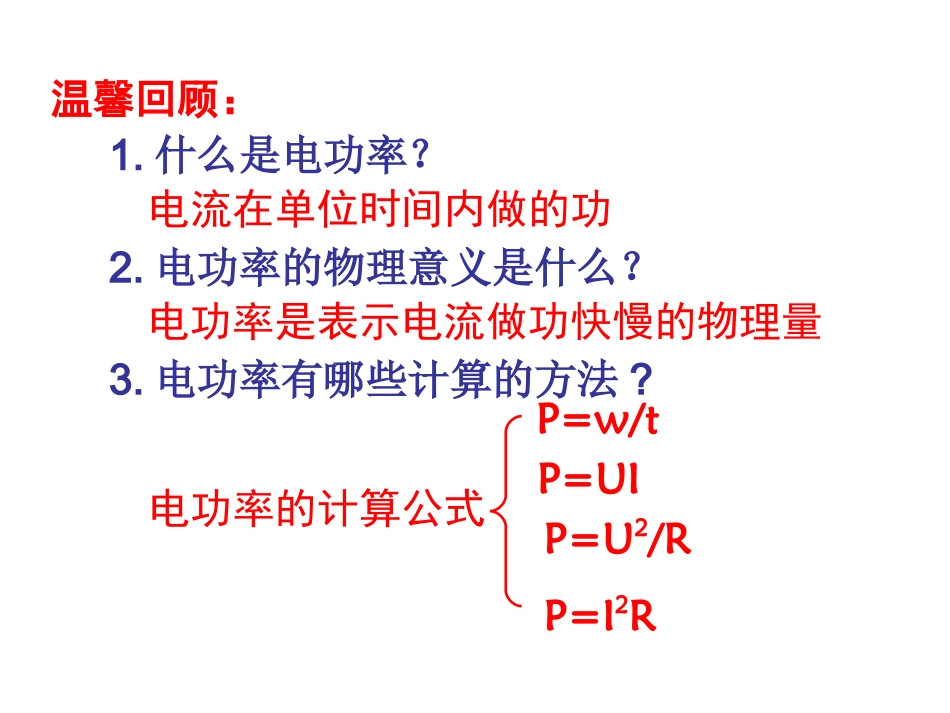

温馨回顾：1.什么是电功率？2.电功率的物理意义是什么？3.电功率有哪些计算的方法?电功率的计算公式P=w/tP=UI电流在单位时间内做的功电功率是表示电流做功快慢的物理量P=U2/RP=I2R学习目标：掌握测量小灯泡的方法•重点：会测定小灯泡的功率.，能区分实际功率和额定功率。难点：设计电路测量小灯泡的功率和各种故障的排除220V50W请大家看这个灯泡，观察这个灯泡上所标出的参数，你知道这两个参数分别代表什么吗？（灯泡铭牌220V50W）220V：代表额定电压，是小灯泡能正常工作的电压。50W：代表小灯泡正常工作的功率•我们日常生活中用的灯泡上都标有这样的参数，它告诉我们它的额定电压和额定功率，若是没有上面的参数，我们使用起来会很不方便。现在我给大家一个小灯泡,铭牌上只有，没有，你们能根据以前我们所学过的知识来测量小灯泡的额定电功率吗?怎样测量?根据公式:P=UI小灯泡两端的电压流过灯泡的电流2.5V额定电压额定功率•实验目的:测量小灯泡的电功率•实验原理:P=UI•实验器材:电源(4.5V),开关,导线,小灯泡（2.5V0.3A)滑动变阻器电压表电流表+-+-注意事项：连接电路时开关应.断开量程:0–3V量程:0–0.6A最大阻值滑动变阻器应处于。2.5V0.3A2.5V0.3A测量要求分别测量以下三种情况下的实际功率。（1）使小灯泡在额定电压２.５Ｖ下正常发光。（2）使小灯泡两端电压是额定电压的1.2倍（３Ｖ），并观察小灯泡亮度。（3）使小灯泡两端电压低于额定电压，并观察小灯泡的亮度。注意：小心调节滑动变阻器，以免实际电压过大而烧坏灯泡.及时记录电压表和电流表的示数，并填入实验表格。实验记录表电压U（V）电流I（A）电功率P=UI（W）灯泡发光情况U实=U额2.5U实>U额3U实U额,P实P额U实<=不同越大实际实际亮同学们，通过本节课的学习，反思一下，在实验中哪些环节可能出现错误、容易出现较大误差？在设计、操作和分析过程中你发现了哪些问题？你学到了哪些知识？还有哪些掌握的不太好？*实验评估*常见故障分析故障现象原因闭合开关，灯不亮，电流表、电压表无示数闭合开关灯不亮，电流表几乎无示数，电压表指针偏转较大滑动变阻器滑片移动时，电流表的示数及灯泡亮度不变电流表、电压表的指针反方向偏转导线发热冒烟，电流表示数很大接线柱接触不良或导线断了或电源、电流表电压表、开关损坏。电流表、电压表的位置接反或灯丝断了或灯与灯座接触不良。滑动变阻器接错了。电流表、电压表的接线柱接反了。发生了短路。随堂练习：如图所示是测额定电压为2.5V灯泡的额定功率的电路图①a是表，b是表②按图接好器材，测量前，开关应，滑片P应滑到点。③如果灯泡的阻值为10Ω，电源由两节干电池串联组成，电流表有量程0—0.6A和0—3A两档，电压表量程为0—3V和0—15V两档，那么a表量程应选档，b表量程应选档。④闭合开关，发现小灯泡两端电压只有1.8V，滑动变阻器的滑片P应向端移动，才能使电压表示数为V，此时灯泡的实际功率就是额定功率。电压电流断开B0-3V0—0.6AA2.5某同学在实验时得到如下表格实验次数电压/v电流/A亮度电功率/w平均电功率/w12.20.28比正常暗0.620.7622.50.3正常发光0.7532.80.32比正常亮0.90请同学看看这是实验报告有没有什么问题？求平均功率是多余的，没有意义。（这和“伏安法测电阻”为了减小误差，多次测量求平均值是不同的。）本课总结U实=U额,P实P额U实>U额,P实P额U实
