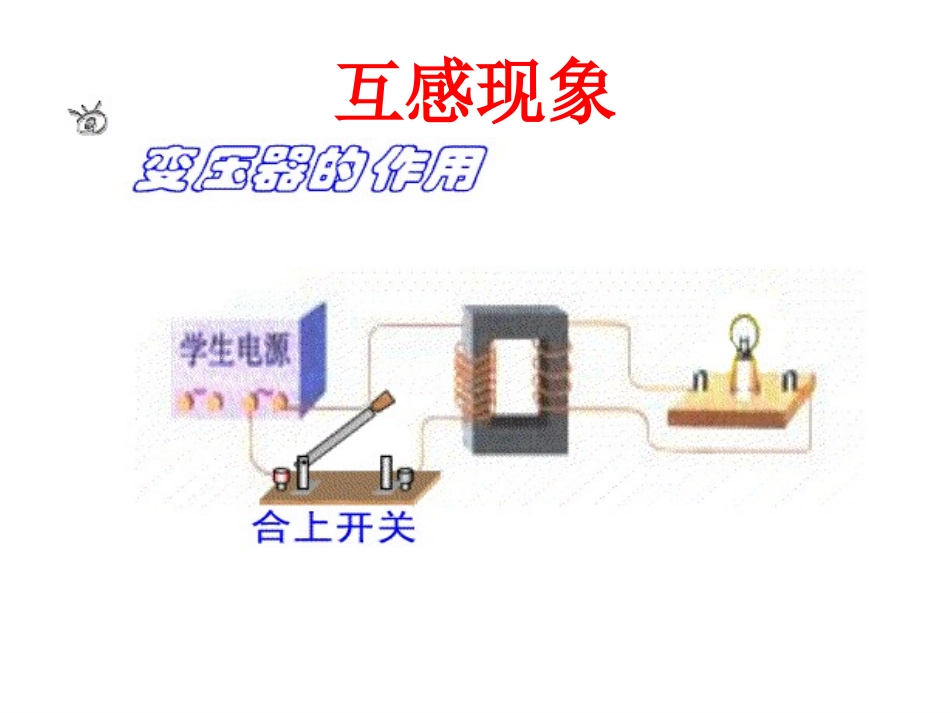

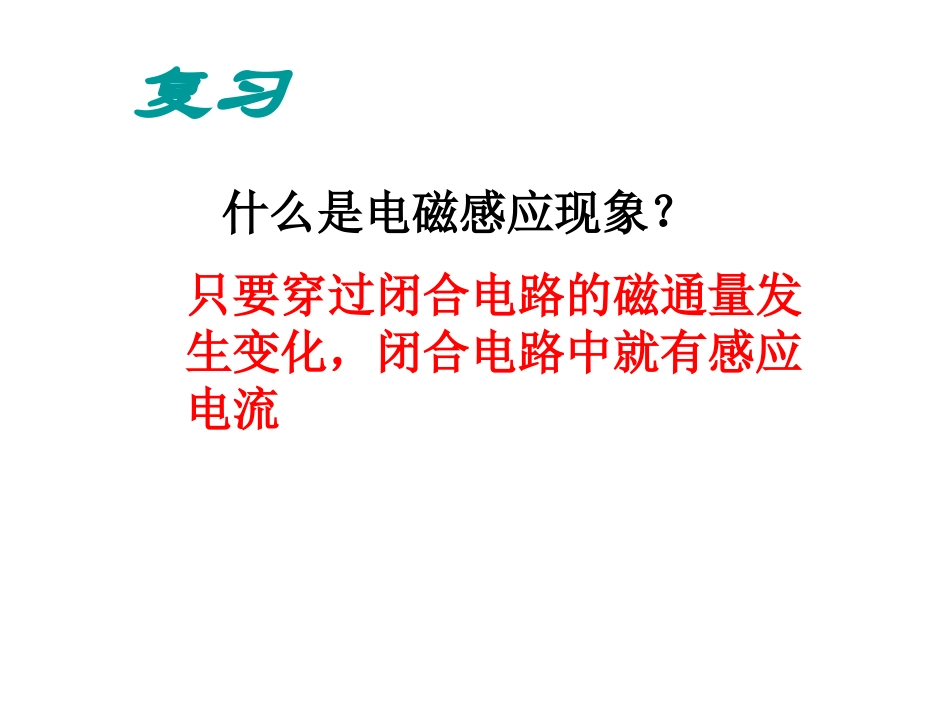

第四章电磁感应第6节互感和自感学科网复习什么是电磁感应现象？只要穿过闭合电路的磁通量发生变化，闭合电路中就有感应电流互感现象Z.x.x.K一、互感现象1.当一个线圈中电流变化，在另一个线圈中产生感应电动势的现象，称为互感。互感现象中产生的感应电动势，称为互感电动势。2.互感现象不仅发生于绕在同一铁芯上的两个线圈之间,且可发生于任何两个相互靠近的电路之间.3、利用互感现象，可以把能量从一个线圈传递到另一个线圈。因此，互感现象在电工技术和电子技术中有广泛的应用。收音机里的磁性天线.问题：K接通瞬间，线圈L本身中会不会产生感应电动势？LKZx.xk通电瞬间演示1通电自感现象流过L和R的电流随时间的变化：流过R的电流流过L的电流I原增加B原增大B感的方向向左E自的方向与原电流方向相反B原I原I原E自B感I原减小B原减小B感的方向向右E自的方向与原电流方向相同B原I原I原B感E自例1：1、开关闭合稳定时RA=RL,开关断开时A灯亮度如何变化？2、开关闭合稳定时RA＞RL,开关断开时A灯亮度如何变化？3、开关闭合稳定时RA﹤RL,开关断开时A灯亮度如何变化？逐渐熄灭立即变亮然后逐渐熄灭立即变暗然后逐渐熄灭二、自感现象1.由于导体本身的电流发生变化而产生的电磁感应现象，叫自感现象。2.自感现象中产生的电动势叫自感电动势.3.自感电动势的作用：阻碍导体中原来的电流变化。注意：“阻碍”不是“阻止”，电流原来怎么变化还是怎么变，只是变化变慢了，即对电流的变化起延迟作用。三、自感系数1.自感电动势的大小：与电流的变化率成正比.IELt自感系数2.自感系数L----简称自感或电感（1）决定线圈自感系数的因素：（2）自感系数的单位：亨利（美），简称亨，符号是H。常用单位：毫亨mH微亨μH实验表明，线圈越大,越粗,匝数越多，自感系数越大。另外，带有铁芯的线圈的自感系数比没有铁芯时大得多。例4：下列关于自感现象的说法中，正确的是（）A．自感现象是由于导体本身的电流发生变化而产生的电磁感应现象B．线圈中自感电动势的方向总与引起自感的原电流的方向相反C．线圈中自感电动势的大小与流过线圈的电流的变化率成正比D．加铁芯后线圈的自感系数比没有铁芯时要大ACD四、磁场的能量问题：在断电自感的实验中，为什么开关断开后，灯泡的发光会持续一段时间？甚至会比原来更亮？试从能量的角度加以讨论。开关闭合时线圈中有电流，电流产生磁场，能量储存在磁场中，开关断开时，线圈作用相当于电源，把磁场中的能量转化成电能。自感防止由于两根平行导线中的电流方向相反，它们的磁场可以互相抵消，从而可以使自感现象的影响减弱到可以忽略的程度。例2.在图4－6－18所示电路中，L是自感系数足够大的线圈(直流电阻不计)，A、B为两只相同的灯泡，下列说法中正确的是()A．在S刚闭合时，A灯逐渐变亮，B灯立即变亮B．在S刚闭合时，两灯同时亮，然后A灯熄灭，B灯更亮C．S闭合一段时间后，再将S断开，A、B两灯同时熄灭D．S闭合一段时间后，再将S断开，A灯闪亮一下渐渐熄灭，B灯立即熄灭BD例3：如图所示的电路中，S闭合时流过电感线圈的电流是2A，流过灯泡的电流是1A，将S突然断开，则S断开前后能正确反映流过灯泡的电流I随时间t变化关系的是图中的（）D课堂训练演示自感的实验电路图如右图所示，L是电感线圈，A1、A2是规格相同的灯泡，R的阻值与L的直流电阻值相同。当开关由断开到合上时，观察到的自感现象是比先亮，最后达到同样亮。LA1RA2SR1A2A1问题与练习P25(1)(2)(3)
