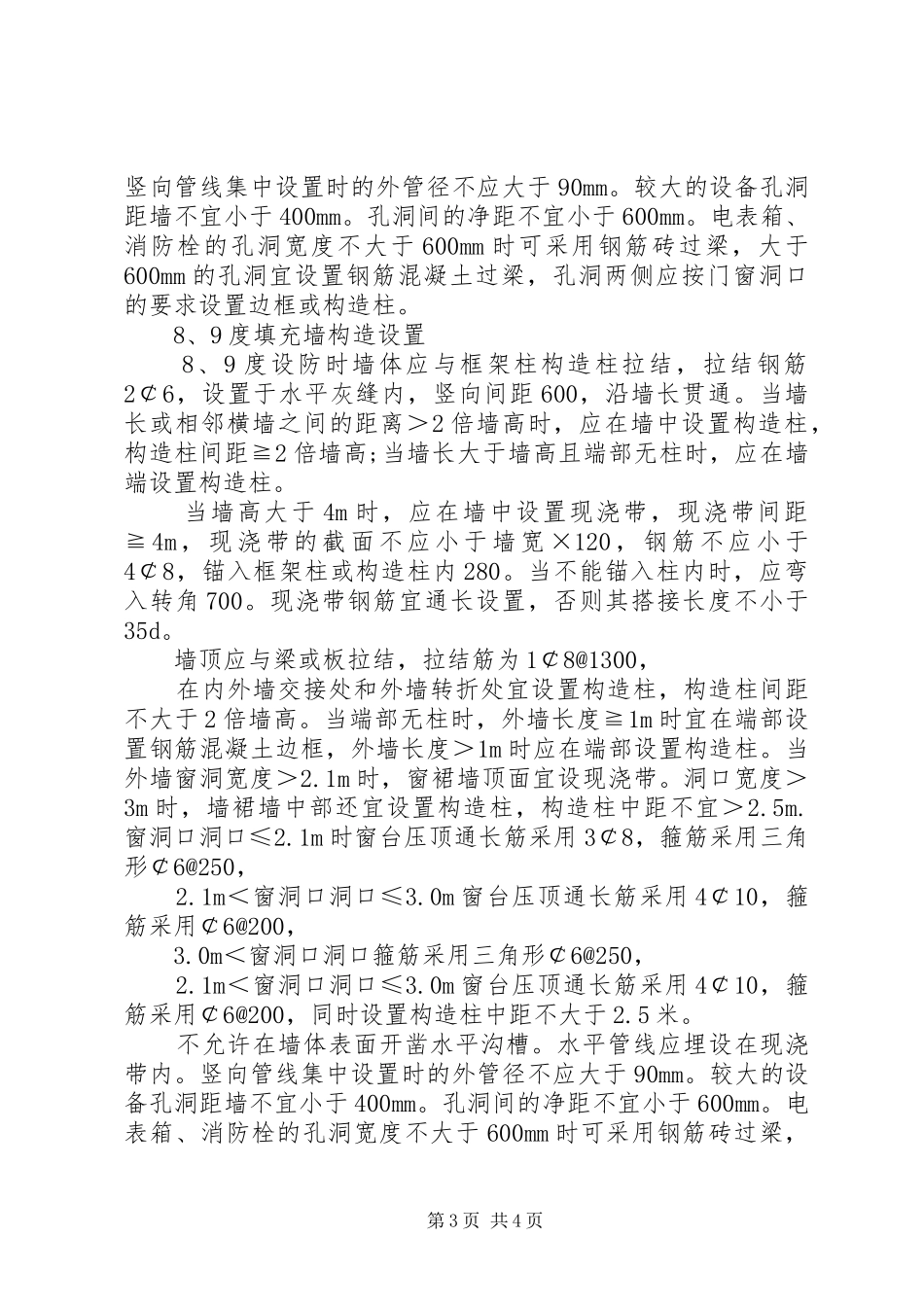

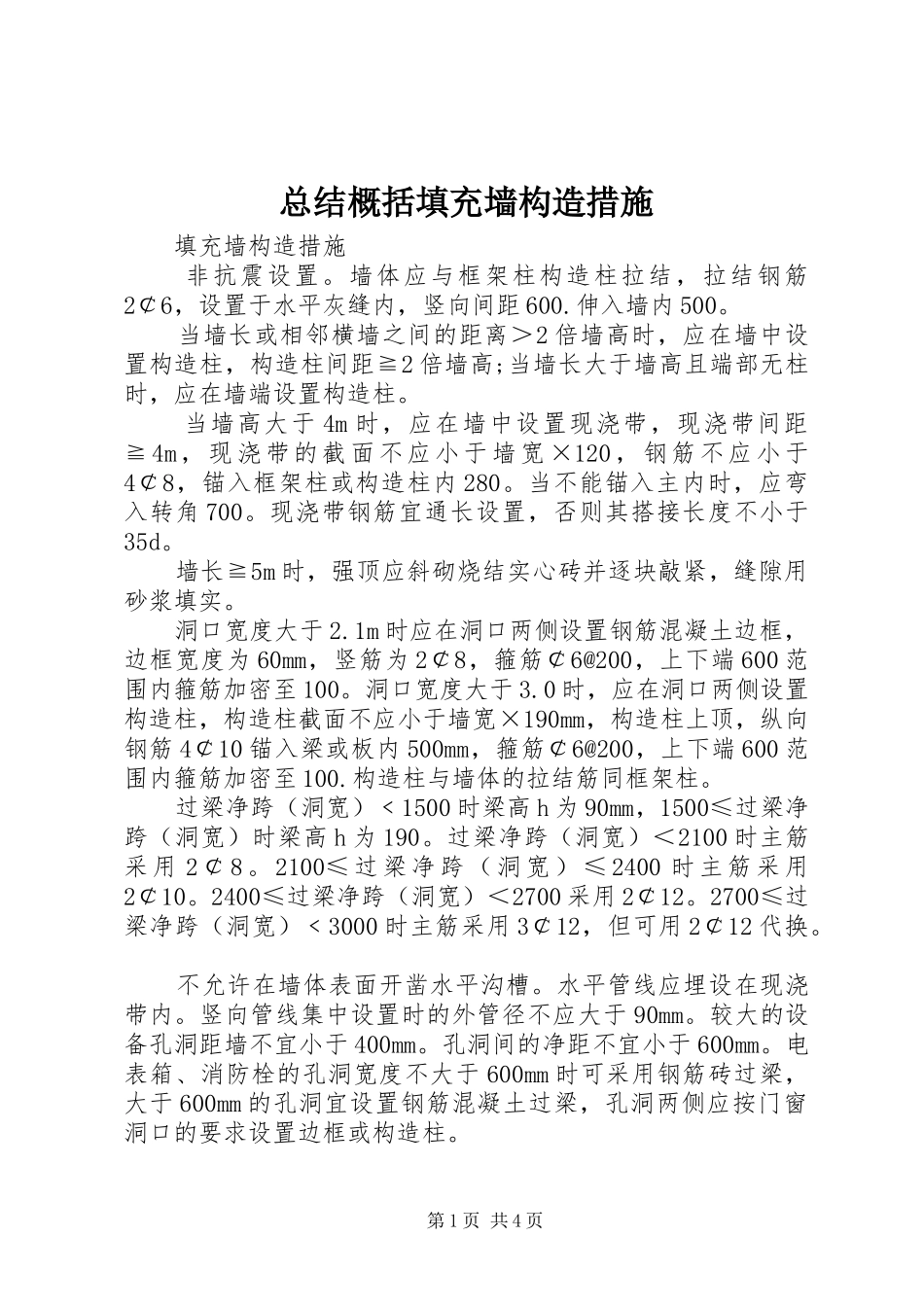

总结概括填充墙构造措施填充墙构造措施非抗震设置。墙体应与框架柱构造柱拉结，拉结钢筋2￠6，设置于水平灰缝内，竖向间距600.伸入墙内500。当墙长或相邻横墙之间的距离＞2倍墙高时，应在墙中设置构造柱，构造柱间距≧2倍墙高;当墙长大于墙高且端部无柱时，应在墙端设置构造柱。当墙高大于4m时，应在墙中设置现浇带，现浇带间距≧4m，现浇带的截面不应小于墙宽×120，钢筋不应小于4￠8，锚入框架柱或构造柱内280。当不能锚入主内时，应弯入转角700。现浇带钢筋宜通长设置，否则其搭接长度不小于35d。墙长≧5m时，强顶应斜砌烧结实心砖并逐块敲紧，缝隙用砂浆填实。洞口宽度大于2.1m时应在洞口两侧设置钢筋混凝土边框，边框宽度为60mm，竖筋为2￠8，箍筋￠6@200，上下端600范围内箍筋加密至100。洞口宽度大于3.0时，应在洞口两侧设置构造柱，构造柱截面不应小于墙宽×190mm，构造柱上顶，纵向钢筋4￠10锚入梁或板内500mm，箍筋￠6@200，上下端600范围内箍筋加密至100.构造柱与墙体的拉结筋同框架柱。过梁净跨（洞宽）﹤1500时梁高h为90mm，1500≤过梁净跨（洞宽）时梁高h为190。过梁净跨（洞宽）＜2100时主筋采用2￠8。2100≤过梁净跨（洞宽）≤2400时主筋采用2￠10。2400≤过梁净跨（洞宽）＜2700采用2￠12。2700≤过梁净跨（洞宽）﹤3000时主筋采用3￠12，但可用2￠12代换。不允许在墙体表面开凿水平沟槽。水平管线应埋设在现浇带内。竖向管线集中设置时的外管径不应大于90mm。较大的设备孔洞距墙不宜小于400mm。孔洞间的净距不宜小于600mm。电表箱、消防栓的孔洞宽度不大于600mm时可采用钢筋砖过梁，大于600mm的孔洞宜设置钢筋混凝土过梁，孔洞两侧应按门窗洞口的要求设置边框或构造柱。第1页共4页6、7度设防填充墙构造设置墙体应与框架柱构造柱拉结，拉结钢筋2￠6，设置于水平灰缝内，竖向间距600，伸入墙内700mm且≦1/5墙体长度；当墙长或相邻横墙之间的距离＞2倍墙高时，应在墙中设置构造柱，构造柱间距≧2倍墙高;当墙长大于墙高且端部无柱时，应在墙端设置构造柱。墙长≧5m时，强顶应斜砌烧结实心砖并逐块敲紧，缝隙用砂浆填实。墙体长度＞5m墙顶应与梁或板拉结，拉结筋为1￠8@1300。1.5m＜洞口宽度≤2.1时应在洞口两侧设置钢筋混凝土边框，边框宽度为60mm，竖筋为2￠8，箍筋￠6@200，上下端600范围内箍筋加密至100。2.1m＜洞口宽度时，应在洞口两侧设置构造柱，构造柱截面不应小于墙宽×200mm，构造柱上顶，纵向钢筋4￠10锚入梁或板内500mm，箍筋￠6@200，上下端600范围内箍筋加密至100.构造柱与墙体的拉结筋同框架柱。窗洞口洞口≤2.1m时窗台压顶通长筋采用3￠8，箍筋采用三角形￠6@250，2.1m＜窗洞口洞口≤3.0m窗台压顶通长筋采用4￠10，箍筋采用￠6@200，3.0m＜窗洞口洞口箍筋采用三角形￠6@250，2.1m＜窗洞口洞口≤3.0m窗台压顶通长筋采用4￠10，箍筋采用￠6@200，同时设置构造柱中距不大于2.5米。当墙高大于4m时，应在墙中设置现浇带，现浇带间距≧4m，现浇带的截面不应小于墙宽×120，钢筋不应小于4￠8，锚入框架柱或构造柱内280。当不能锚入主内时，应弯入转角700。现浇带钢筋宜通长设置，否则其搭接长度不小于35d。在内外墙交接处和外墙转折处宜设置构造柱，构造柱间距不大于2倍墙高。当端部无柱时，外墙长度≧1m时宜在端部设置钢筋混凝土边框，外墙长度＞1m时应在端部设置构造柱。当外墙窗洞宽度＞2.1m时，窗裙墙顶面宜设现浇带。洞口宽度＞3m时，墙裙墙中部还宜设置构造柱，构造柱中距不宜＞2.5m不允许在墙体表面开凿水平沟槽。水平管线应埋设在现浇带内。第2页共4页竖向管线集中设置时的外管径不应大于90mm。较大的设备孔洞距墙不宜小于400mm。孔洞间的净距不宜小于600mm。电表箱、消防栓的孔洞宽度不大于600mm时可采用钢筋砖过梁，大于600mm的孔洞宜设置钢筋混凝土过梁，孔洞两侧应按门窗洞口的要求设置边框或构造柱。8、9度填充墙构造设置8、9度设防时墙体应与框架柱构造柱拉结，拉结钢筋2￠6，设置于水平灰缝内，竖向间距600，沿墙长贯通。当墙长或相邻横墙之间的距离＞2倍墙高时，应在墙中设置构造柱，构造柱间距≧2倍墙高;当墙长大于墙高且端部无柱时，应在...
