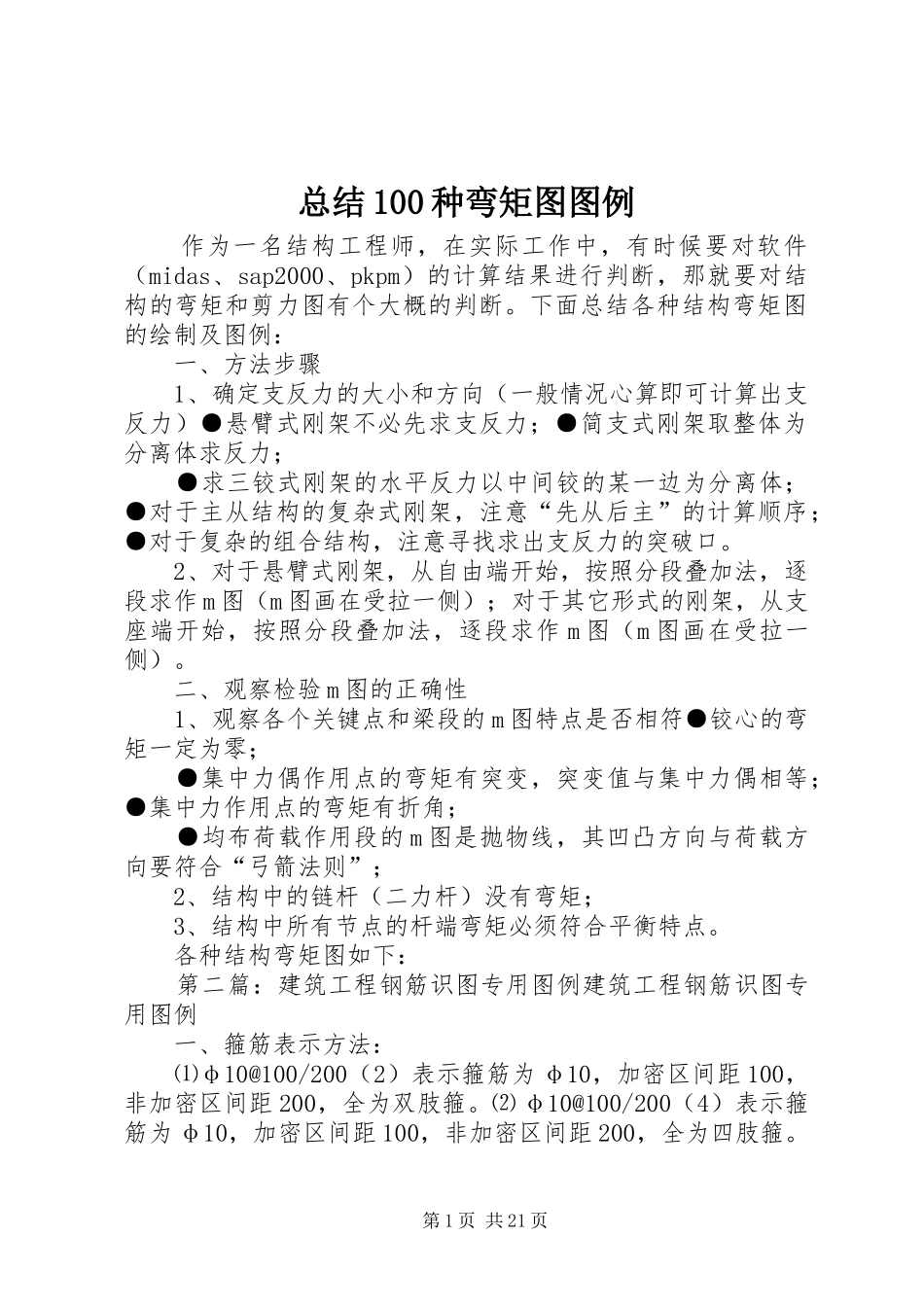

总结100种弯矩图图例作为一名结构工程师，在实际工作中，有时候要对软件（midas、sap2000、pkpm）的计算结果进行判断，那就要对结构的弯矩和剪力图有个大概的判断。下面总结各种结构弯矩图的绘制及图例：一、方法步骤1、确定支反力的大小和方向（一般情况心算即可计算出支反力）●悬臂式刚架不必先求支反力；●简支式刚架取整体为分离体求反力；●求三铰式刚架的水平反力以中间铰的某一边为分离体；●对于主从结构的复杂式刚架，注意“先从后主”的计算顺序；●对于复杂的组合结构，注意寻找求出支反力的突破口。2、对于悬臂式刚架，从自由端开始，按照分段叠加法，逐段求作m图（m图画在受拉一侧）；对于其它形式的刚架，从支座端开始，按照分段叠加法，逐段求作m图（m图画在受拉一侧）。二、观察检验m图的正确性1、观察各个关键点和梁段的m图特点是否相符●铰心的弯矩一定为零；●集中力偶作用点的弯矩有突变，突变值与集中力偶相等；●集中力作用点的弯矩有折角；●均布荷载作用段的m图是抛物线，其凹凸方向与荷载方向要符合“弓箭法则”；2、结构中的链杆（二力杆）没有弯矩；3、结构中所有节点的杆端弯矩必须符合平衡特点。各种结构弯矩图如下：第二篇：建筑工程钢筋识图专用图例建筑工程钢筋识图专用图例一、箍筋表示方法：⑴φ10@100/200（2）表示箍筋为φ10，加密区间距100，非加密区间距200，全为双肢箍。⑵φ10@100/200（4）表示箍筋为φ10，加密区间距100，非加密区间距200，全为四肢箍。第1页共21页⑶φ8@200（2）表示箍筋为φ8，间距为200，双肢箍。⑷φ8@100（4）/150（2）表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。一、梁上主筋和梁下主筋同时表示方法：⑴3Φ22，3Φ20表示上部钢筋为3Φ22，下部钢筋为3Φ20。⑵2φ12，3Φ18表示上部钢筋为2φ12，下部钢筋为3Φ18。⑶4Φ25，4Φ25表示上部钢筋为4Φ25，下部钢筋为4Φ25。⑷3Φ25，5Φ25表示上部钢筋为3Φ25，下部钢筋为5Φ25。二、梁上部钢筋表示方法：（标在梁上支座处）⑴2Φ20表示两根Φ20的钢筋，通长布置，用于双肢箍。⑵2Φ22+（4Φ12）表示2Φ22为通长，4φ12架立筋，用于六肢箍。⑶6Φ254/2表示上部钢筋上排为4Φ25，下排为2Φ25。⑷2Φ22+2Φ22表示只有一排钢筋，两根在角部，两根在中部，均匀布置。三、梁腰中钢筋表示方法：⑴g2φ12表示梁两侧的构造钢筋，每侧一根φ12。⑵g4Φ14表示梁两侧的构造钢筋，每侧两根Φ14。⑶n2Φ22表示梁两侧的抗扭钢筋，每侧一根Φ22。⑷n4Φ18表示梁两侧的抗扭钢筋，每侧两根Φ18。四、梁下部钢筋表示方法：（标在梁的下部）⑴4Φ25表示只有一排主筋，4Φ25全部伸入支座内。⑵6Φ252/4表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。⑶6Φ25（-2）/4表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。⑷2Φ25+3Φ22（-3）/5Φ25表示有两排筋，上排筋为5根。2Φ25伸入支座，3Φ22，不伸入支座。下排筋5Φ25，通长布置。五、标注示例：kl7（3）300×700y500×250φ10@100/200（2）2Φ25n4Φ18（-0.100）第2页共21页4Φ256Φ254/26Φ254/26Φ254/24Φ25□———————————□———————□———————————□4Φ252Φ254Φ25300×700n4φ10kl7（3）300×700表示框架梁7，有三跨，断面宽300，高700。y500×250表示梁下加腋，宽500，高250。n4Φ18表示梁腰中抗扭钢筋。φ10@100/200（2）2Φ25表示箍筋和架立筋。-0.100表示梁上皮标高。n2b12指梁的两个侧面共配2根12的受扭纵向筋（腰筋），每侧各配一根.g2b12指梁的两个侧面共配置2根12的纵向构造筋（腰筋），每侧各配一根.n是受扭筋的意思，g是构造筋的意思。没有标注n的就是构造钢筋g，g是15d，n是lae钢筋算量基本方法钢筋算量基本方法第一章梁第一节框架梁一、首跨钢筋的计算1、上部贯通筋上部贯通筋（上通长筋1）长度＝通跨净跨长＋首尾端支座锚固值2、端支座负筋端支座负筋长度：第一排为ln/3＋端支座锚固值；第二排为ln/4＋端支座锚固值3、下部钢筋下部钢筋长度＝净跨长＋左右支座锚固值注意。下部钢筋不论分排与否，计算的结果都是一样的，所以我们在标注梁的...
