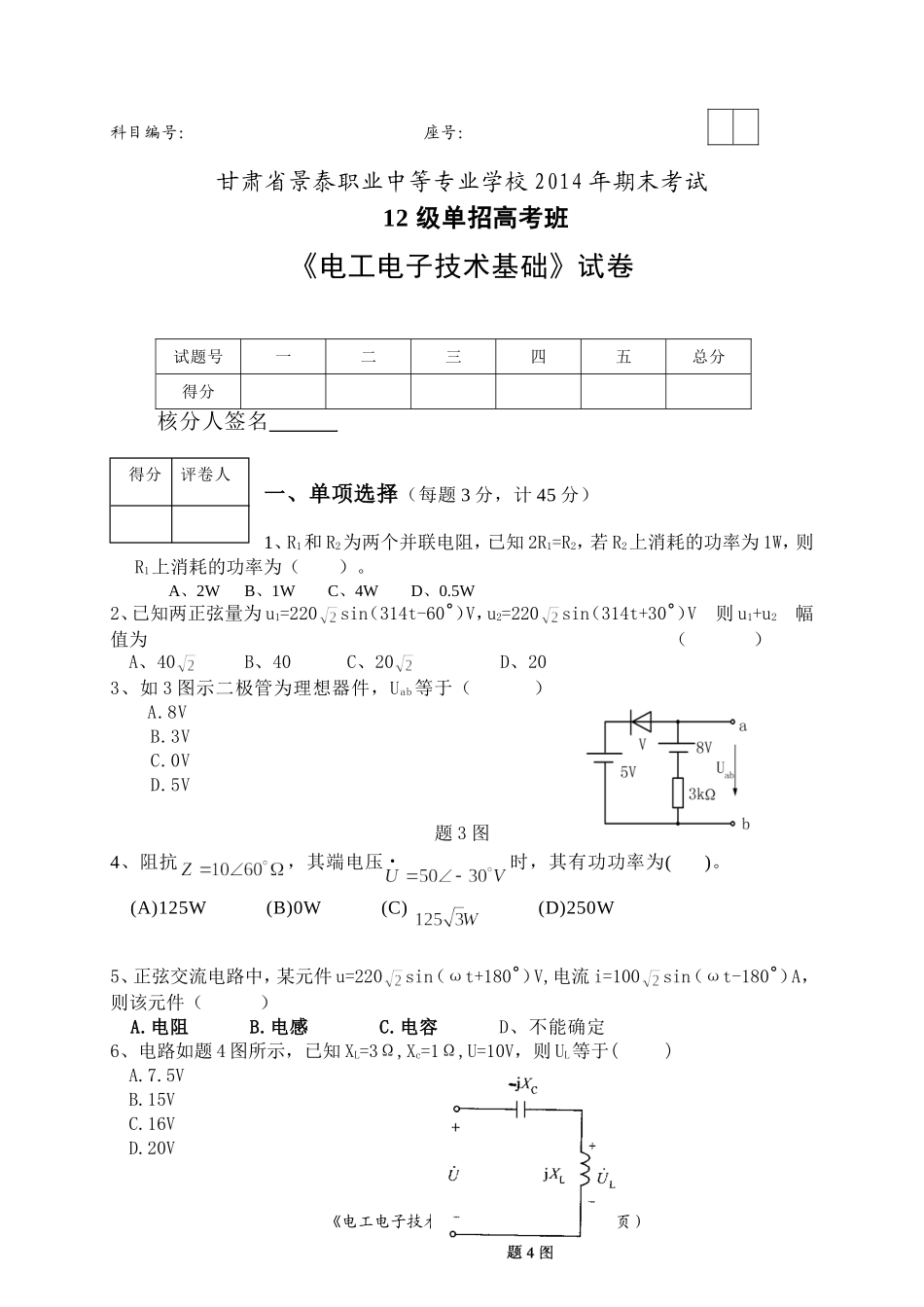

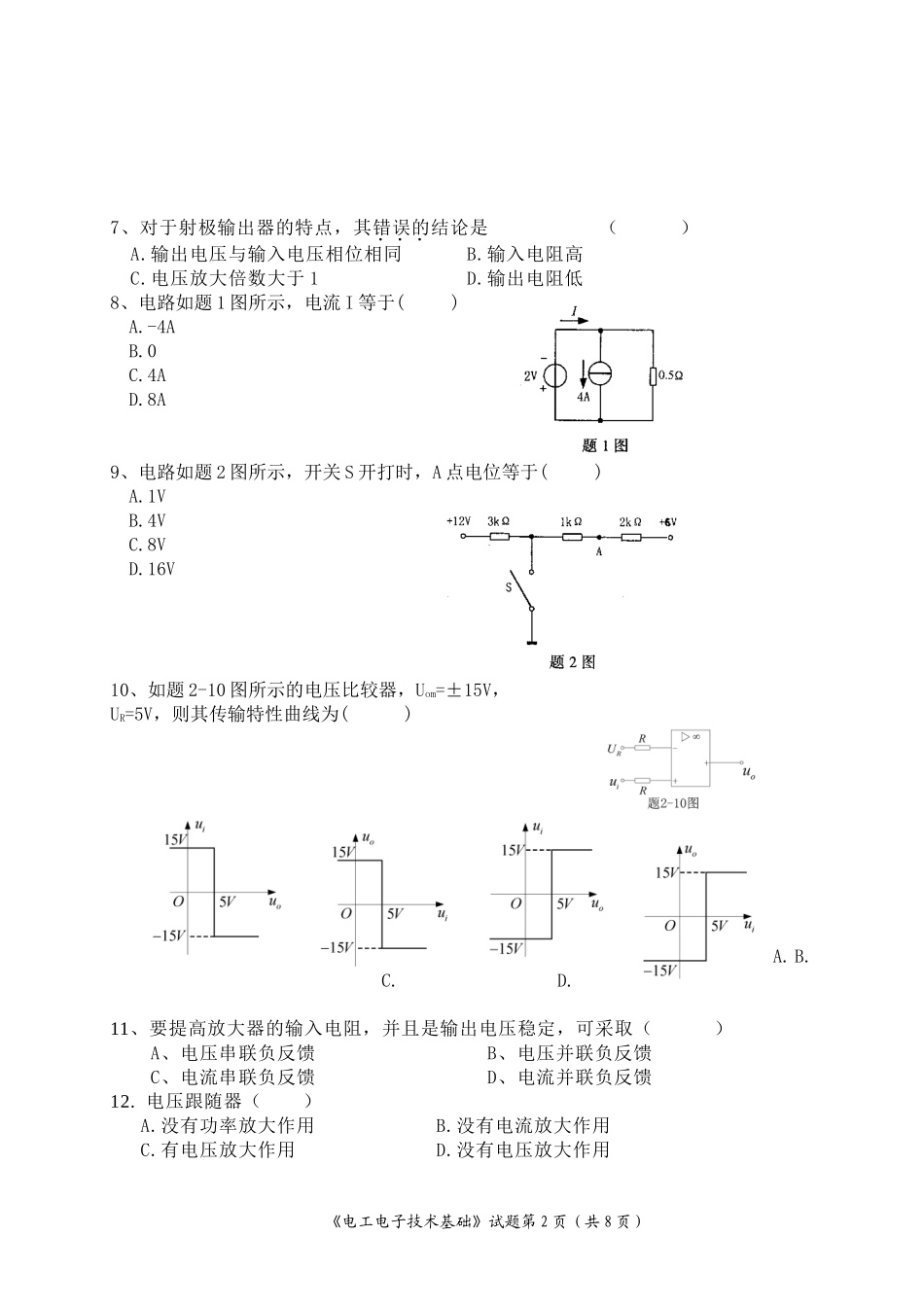

得分评卷人科目编号：座号：甘肃省景泰职业中等专业学校2014年期末考试12级单招高考班《电工电子技术基础》试卷试题号一二三四五总分得分核分人签名一、单项选择（每题3分，计45分）1、R1和R2为两个并联电阻，已知2R1=R2，若R2上消耗的功率为1W，则R1上消耗的功率为（）。A、2WB、1WC、4WD、0.5W2、已知两正弦量为u1=220sin（314t-60˚）V，u2=220sin（314t+30˚）V则u1+u2幅值为（）A、40B、40C、20D、203、如3图示二极管为理想器件，Uab等于（）A.8VB.3VC.0VD.5V题3图4、阻抗，其端电压时，其有功功率为()。(A)125W(B)0W(C)(D)250W5、正弦交流电路中，某元件u=220sin（ωt+180˚）V,电流i=100sin（ωt-180˚）A，则该元件（）A.电阻B.电感C.电容D、不能确定6、电路如题4图所示，已知XL=3Ω,Xc=1Ω,U=10V，则UL等于()A.7.5VB.15VC.16VD.20V《电工电子技术基础》试题第1页（共8页）7、对于射极输出器的特点，其错误的结论是（）A.输出电压与输入电压相位相同B.输入电阻高C.电压放大倍数大于1D.输出电阻低8、电路如题1图所示，电流I等于()A.-4AB.0C.4AD.8A9、电路如题2图所示，开关S开打时，A点电位等于()A.1VB.4VC.8VD.16V10、如题2-10图所示的电压比较器，Uom=±15V，UR=5V，则其传输特性曲线为()A.B.C.D.11、要提高放大器的输入电阻，并且是输出电压稳定，可采取（）A、电压串联负反馈B、电压并联负反馈C、电流串联负反馈D、电流并联负反馈12.电压跟随器（）A.没有功率放大作用B.没有电流放大作用C.有电压放大作用D.没有电压放大作用《电工电子技术基础》试题第2页（共8页）得分评卷人13.正弦交流电路如图所示。已知A1、A2、A3的读数，则A表的读数为（）A.5AB.3AC、9AD、11A14.图示放大电路，输入正弦电压ui后，发生了饱和失真，为消除此失真应采取的措是（）A.增大RLB.增大RCC.增大RBD.减小RB15．两个相同的电容器并联之后的等效电容，跟它们串通之后的等效电容之比（）A．4∶1B.1∶4C.1∶2D.2∶116、某组合逻辑电路的输出Y与输入A、B波形如图所示，则该电路的逻辑功能（）二、填空题（每空2分，总分42分）1.电路如图所示，设E=12V、I=2A、R=6Ω，则Uab=___________V.《电工电子技术基础》试题第3页（共8页）得分评卷人2.RLC串联谐振时的谐振频率f0=电路中的阻抗值达到，谐振电流达到。3.理想集成运放开环差模电压放大倍数Auo=_______、共模抑制比KCMR=_______。4、已知某元件两端电压u=220sin（ωt-25˚）V，通过该元件电流i=52sin(ωt+65º)A则该元件为元件，其阻抗值为Ω。5、当电源电压和负载有功功率一定时，功率因数越低电源提供的电流就6、电感量L=0.12H的线圈在0.5s内电流自2A均匀地降到1A，此线圈所产生的自感电动势eL=7、在电力系统中，常采用在感性负载两端并联的方法，来提高功率因数，但电路中的有功功率8、已知电容C1=120uF,C2=C3=60uF，耐压均为100V，C1与C3并联后再与C1串联，等效电容C=。电路中耐压9、在硅晶体中掺入微量价元素可以生成N型半导体10、已知a、b两点间的电压Uab=15V，且a点的电位Va=9V，则b点的电位Vb=V11、理想电感元件L两端的电压U=220V流过的电流I=1A，其取用的有功功率的数值为_____瓦。12如图所示电路的等效电Rab为13、在画放大电路的直流通路时常将耦合电容视作，而在画其交路时常将耦合电容视作。14、（1101.11）2＝（________）10，（35.375）10＝（________）2。、三、作图与分析题（每题5分，共15分）1、已知两个逻辑图和输入A，B，C的波形如图所示，试画出输出及的波形。《电工电子技术基础》试题第4页（共8页）得分评卷人ABC&&¡Ý1ABC=1ABF2F1F1F22、理想二极管电路如题3-4图所示，已知输入电压ui=10sinωtV，试绘出输出电压uo的波形。3．分析题3-6图所示电路，写出输出X逻辑表达式，列出状态表。五、计算题（每题10分，共60分）1、用基尔霍夫定律求电路各支路电流（10分）《电工电子技术基础》试题第5页（共8页）2、本题15.0分)如图Ⅰ-26所示的放大电路中，已知Ucc＝24V，Rb1＝33kΩ，Rb2＝10kΩ，Re＝2kΩ，Rc＝3.3kΩ，RL＝2kΩ，β＝60，求：(1)静态时电路中的Ub及IcQ、UceQ的值(Ube＝0.7V)。(2)电路的电压放大倍数。(3)Ce开路...
