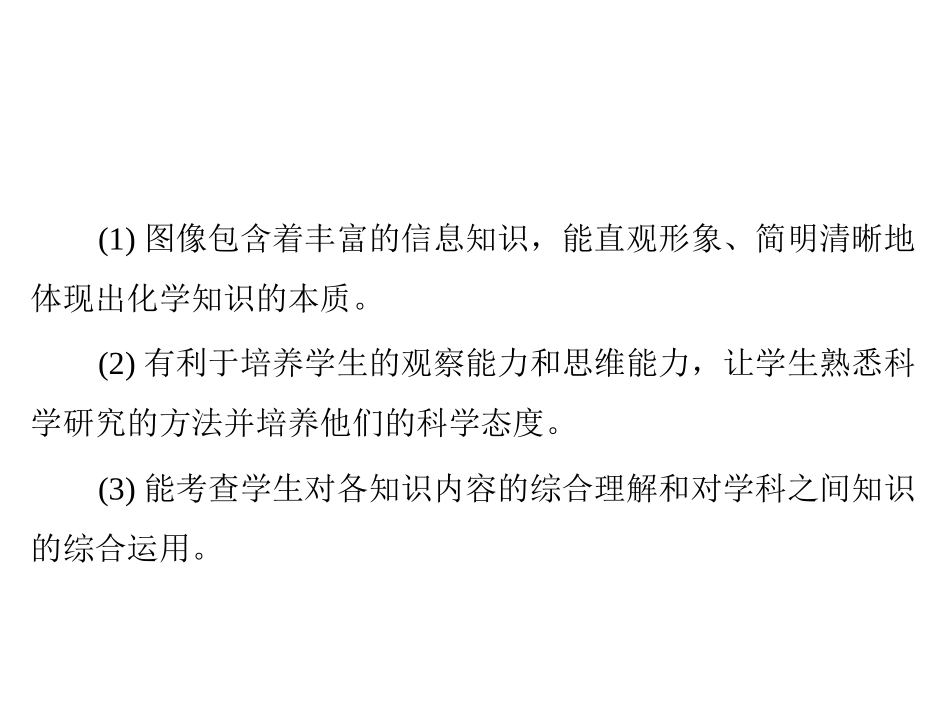

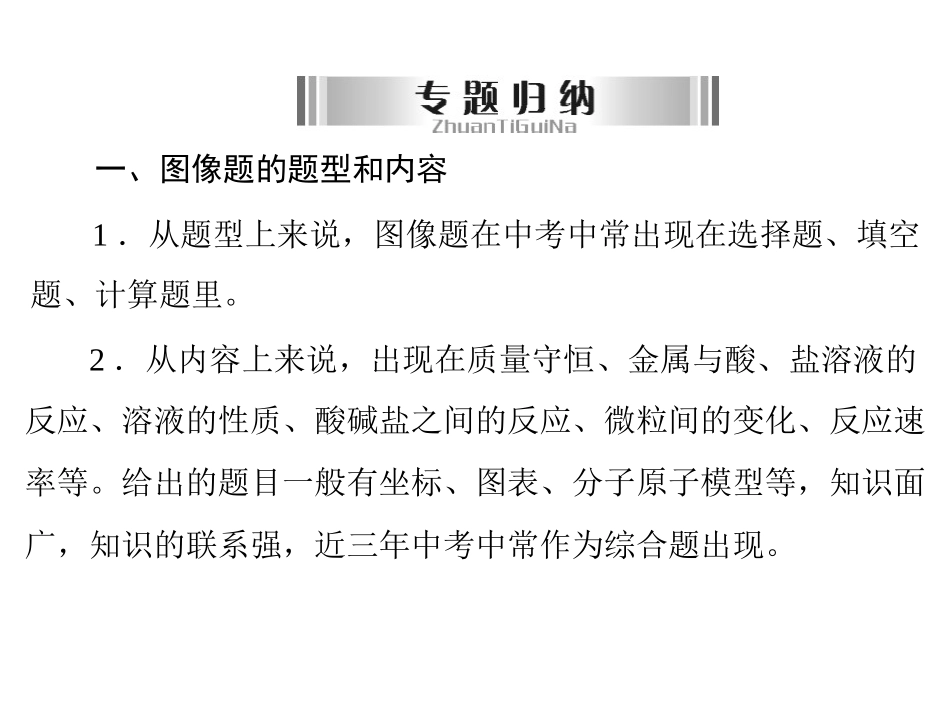

专题四图像题图像是研究和处理化学问题的一种方法和手段。化学试题中常运用图像信息表示化学过程或相关的变化规律，称之为图像题。图像题是初中化学教学的重要部分，是每年中考的必考内容，在省、市各层次的考试中，出现频率都很高。(1)图像包含着丰富的信息知识，能直观形象、简明清晰地体现出化学知识的本质。(2)有利于培养学生的观察能力和思维能力，让学生熟悉科学研究的方法并培养他们的科学态度。(3)能考查学生对各知识内容的综合理解和对学科之间知识的综合运用。一、图像题的题型和内容1．从题型上来说，图像题在中考中常出现在选择题、填空题、计算题里。2．从内容上来说，出现在质量守恒、金属与酸、盐溶液的反应、溶液的性质、酸碱盐之间的反应、微粒间的变化、反应速率等。给出的题目一般有坐标、图表、分子原子模型等，知识面广，知识的联系强，近三年中考中常作为综合题出现。二、解图像题的主要方法分析已知条件，读懂题目中有限的文字信息，对整个函数图像进行多角度认真分析，特别是图像的重要点位置。1．首先理解横、纵坐标的含义。2．其次把握曲线的四个点，即起点、转折点、交点、终点。三、主要考查的知识点(1)金属与酸的反应；(2)溶液pH和中和反应；(3)溶液和溶解度；(4)综合图像；(5)分子原子模型——微粒的表示和变化。题型1有关金属与酸反应的图像题[解题指引]此类图像，主要反映的是金属与酸反应生成氢气的质量与时间的关系，解此类题时把握以下“二看”：(1)看拐点(比较金属的活动性强弱)。越活泼的金属，产生氢气的速度快，完成反应的时间短，即曲线斜率大，先出现拐点；“先拐更活泼”；反之亦成立。(2)看平台(比较金属的相对原子质量大小)。放出氢气的多少，取决于金属的相对原子质量与其化合价之比，即量价比(K)。K＝金属的相对原子质量/化合价①酸过量时，相同质量的不同金属中，量价比K越小，放出氢气越多，最终平台越高；如果金属的化合价相同，则平台越高的金属相对原子质量越小，平台越低的金属相对原子质量越大。②特别地，酸不足，即金属过量时，产生氢气的量相等，平台相同。和反应时间的关系如下图。下列叙述错..的是([例1]相同质量的M、N两种活泼金属，分别与足量相同质量分数的盐酸反应(M、N在生成物中化合价相同)，生成H2质量误)。A．金属的活泼性：N
