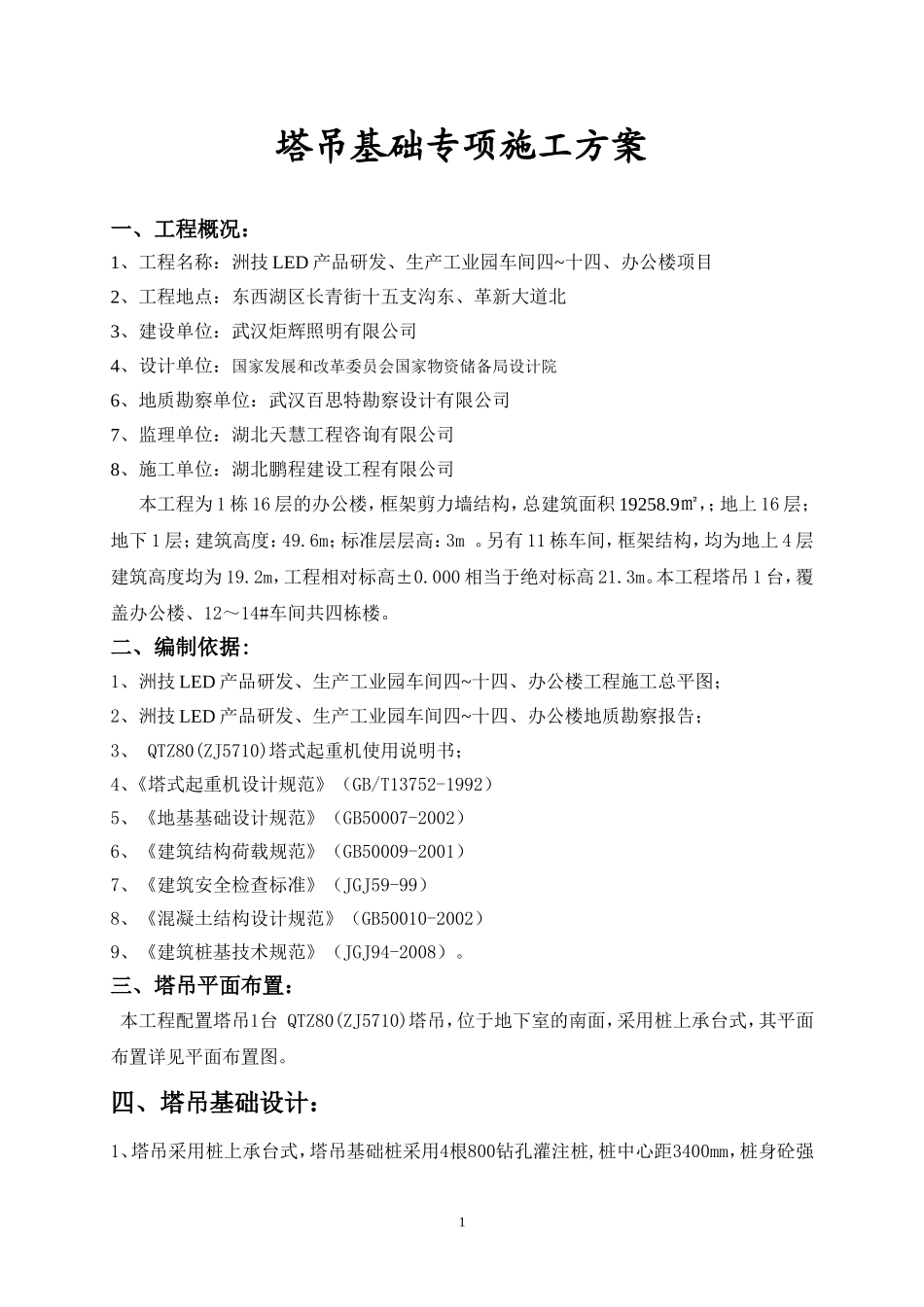

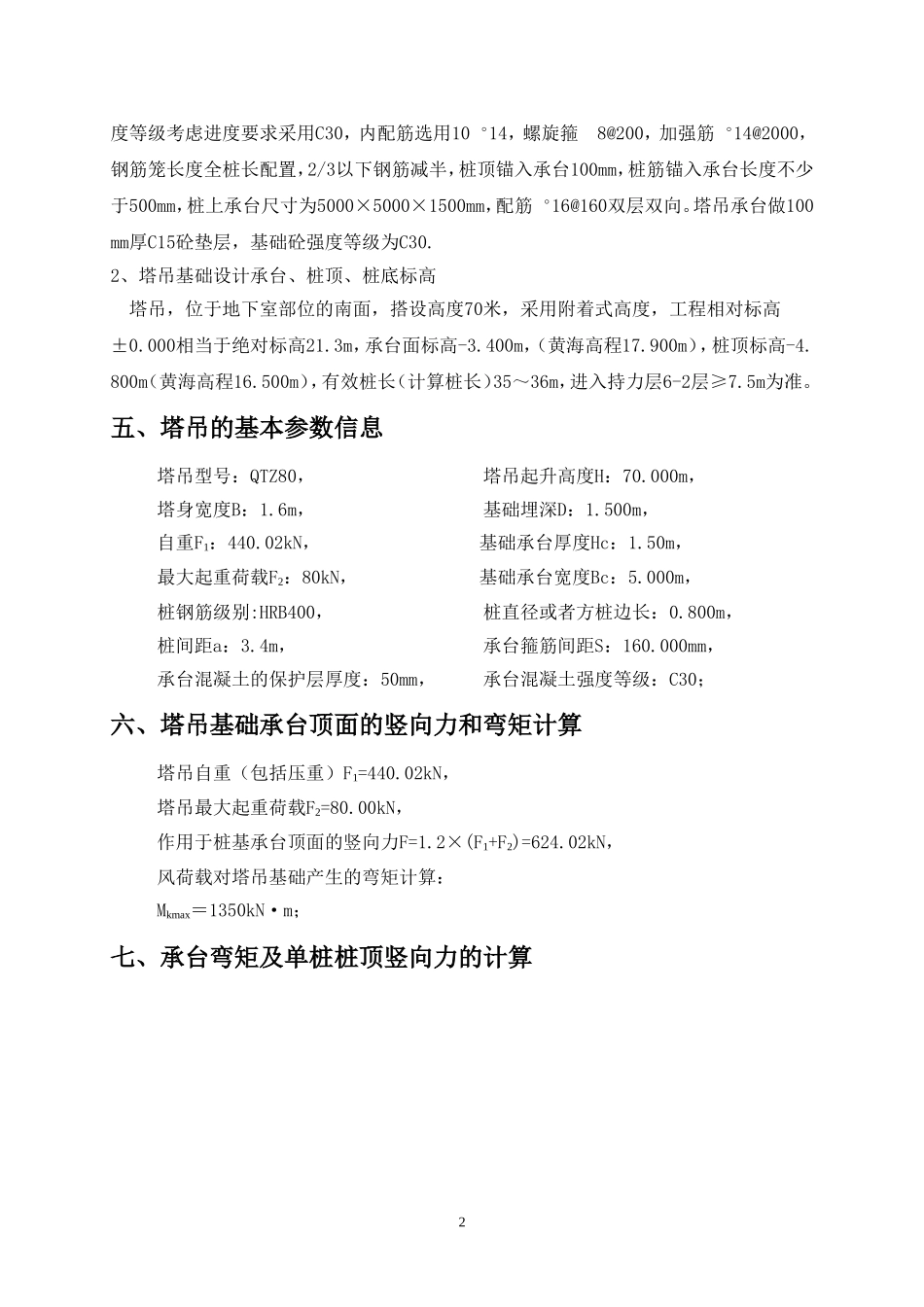

塔吊基础专项施工方案一、工程概况：1、工程名称：洲技LED产品研发、生产工业园车间四~十四、办公楼项目2、工程地点：东西湖区长青街十五支沟东、革新大道北3、建设单位：武汉炬辉照明有限公司4、设计单位：国家发展和改革委员会国家物资储备局设计院6、地质勘察单位：武汉百思特勘察设计有限公司7、监理单位：湖北天慧工程咨询有限公司8、施工单位：湖北鹏程建设工程有限公司本工程为1栋16层的办公楼，框架剪力墙结构，总建筑面积19258.9㎡，；地上16层；地下1层；建筑高度：49.6m；标准层层高：3m。另有11栋车间，框架结构，均为地上4层建筑高度均为19.2m，工程相对标高±0.000相当于绝对标高21.3m。本工程塔吊1台，覆盖办公楼、12～14#车间共四栋楼。二、编制依据:1、洲技LED产品研发、生产工业园车间四~十四、办公楼工程施工总平图；2、洲技LED产品研发、生产工业园车间四~十四、办公楼地质勘察报告；3、QTZ80(ZJ5710)塔式起重机使用说明书；4、《塔式起重机设计规范》（GB/T13752-1992）5、《地基基础设计规范》（GB50007-2002）6、《建筑结构荷载规范》（GB50009-2001）7、《建筑安全检查标准》（JGJ59-99）8、《混凝土结构设计规范》（GB50010-2002）9、《建筑桩基技术规范》（JGJ94-2008）。三、塔吊平面布置：本工程配置塔吊1台QTZ80(ZJ5710)塔吊，位于地下室的南面，采用桩上承台式，其平面布置详见平面布置图。四、塔吊基础设计：1、塔吊采用桩上承台式，塔吊基础桩采用4根800钻孔灌注桩,桩中心距3400mm，桩身砼强1度等级考虑进度要求采用C30，内配筋选用1014，螺旋箍8@200，加强筋14@2000，钢筋笼长度全桩长配置，2/3以下钢筋减半，桩顶锚入承台100mm，桩筋锚入承台长度不少于500mm，桩上承台尺寸为5000×5000×1500mm，配筋16@160双层双向。塔吊承台做100mm厚C15砼垫层，基础砼强度等级为C30.2、塔吊基础设计承台、桩顶、桩底标高塔吊，位于地下室部位的南面，搭设高度70米，采用附着式高度，工程相对标高±0.000相当于绝对标高21.3m，承台面标高-3.400m，（黄海高程17.900m），桩顶标高-4.800m（黄海高程16.500m），有效桩长（计算桩长）35～36m，进入持力层6-2层≥7.5m为准。五、塔吊的基本参数信息塔吊型号：QTZ80，塔吊起升高度H：70.000m，塔身宽度B：1.6m，基础埋深D：1.500m，自重F1：440.02kN，基础承台厚度Hc：1.50m，最大起重荷载F2：80kN，基础承台宽度Bc：5.000m，桩钢筋级别:HRB400，桩直径或者方桩边长：0.800m，桩间距a：3.4m，承台箍筋间距S：160.000mm，承台混凝土的保护层厚度：50mm，承台混凝土强度等级：C30；六、塔吊基础承台顶面的竖向力和弯矩计算塔吊自重（包括压重）F1=440.02kN，塔吊最大起重荷载F2=80.00kN，作用于桩基承台顶面的竖向力F=1.2×(F1+F2)=624.02kN，风荷载对塔吊基础产生的弯矩计算：Mkmax＝1350kN·m；七、承台弯矩及单桩桩顶竖向力的计算21.桩顶竖向力的计算依据《建筑桩技术规范》（JGJ94-2008）的第5.1.1条，在实际情况中x、y轴是随机变化的，所以取最不利情况计算。Ni=(F+G)/n±Mxyi/∑yi2±Myxi/∑xi2其中n──单桩个数，n=4；F──作用于桩基承台顶面的竖向力设计值，F=624.02kN；G──桩基承台的自重：G=1.2×(25×Bc×Bc×Hc)=1.2×(25×5.00×5.00×1.5)=1171.88kN；Mx,My──承台底面的弯矩设计值，取1890.00kN·m；xi,yi──单桩相对承台中心轴的XY方向距离a/20.5=2.40m；Ni──单桩桩顶竖向力设计值；经计算得到单桩桩顶竖向力设计值，最大压力：Nmax=(624.02+1171.88)/4+1890.00×2.40/(2×2.402)=842.75kN。最小压力：Nmin=(624.02+1171.88)/4-1890.00×2.40/(2×2.402)=55.25kN。不需要验算桩的抗拔2.承台弯矩的计算依据《建筑桩技术规范》（JGJ94-2008）的第5.9.2条。Mx=∑NiyiMy=∑Nixi其中Mx,My──计算截面处XY方向的弯矩设计值；xi,yi──单桩相对承台中心轴的XY方向距离取a/2-B/2=0.90m；Ni1──扣除承台自重的单桩桩顶竖向力设计值，Ni1=Ni-G/n=549.78kN；经过计算得到弯矩设计值：Mx=My=2×549.78×1.00=1099.56kN·m。3八、承台截面主筋的计算依据《混凝土结构设计规范》(GB50010-2002)第7.2...
