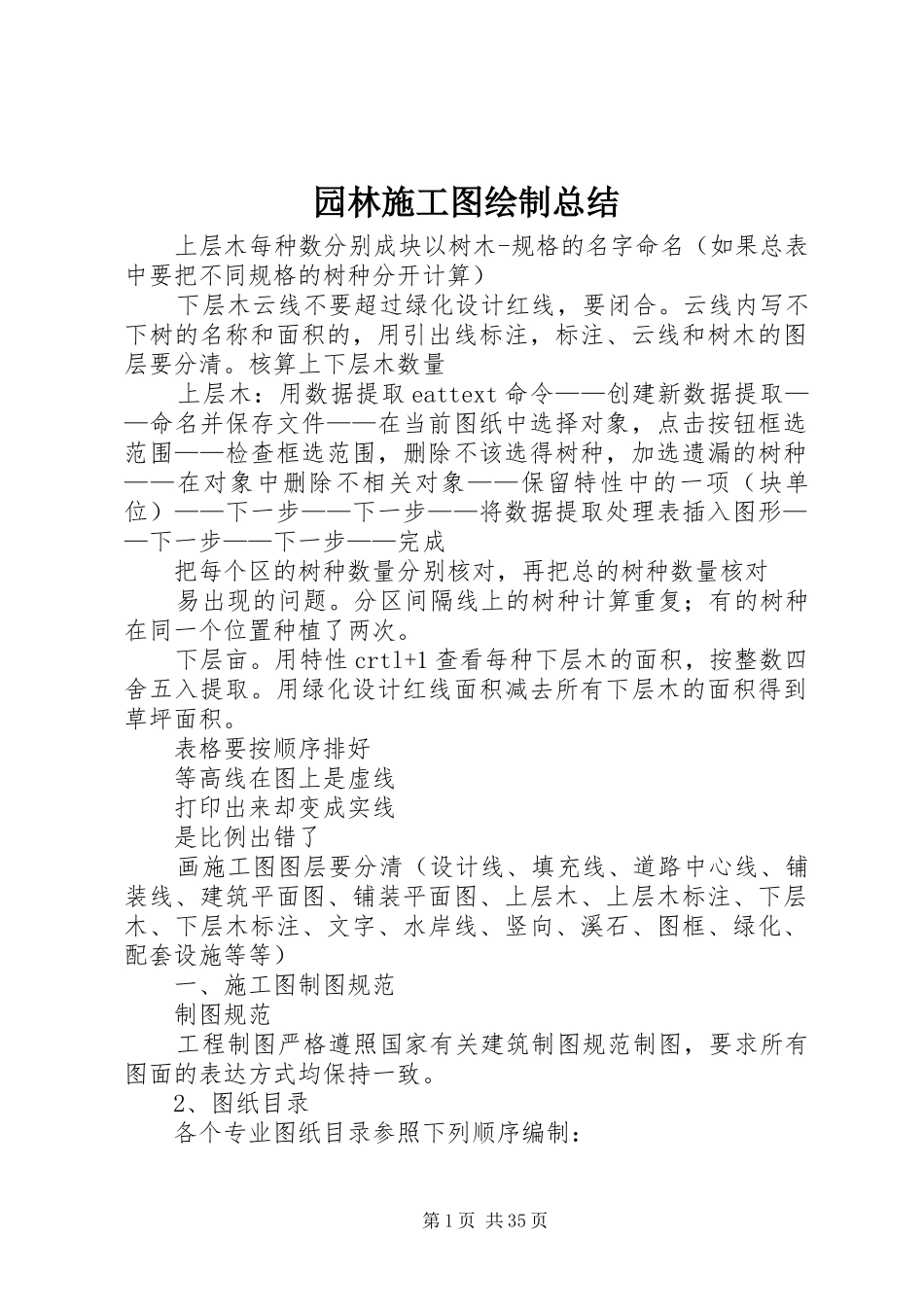

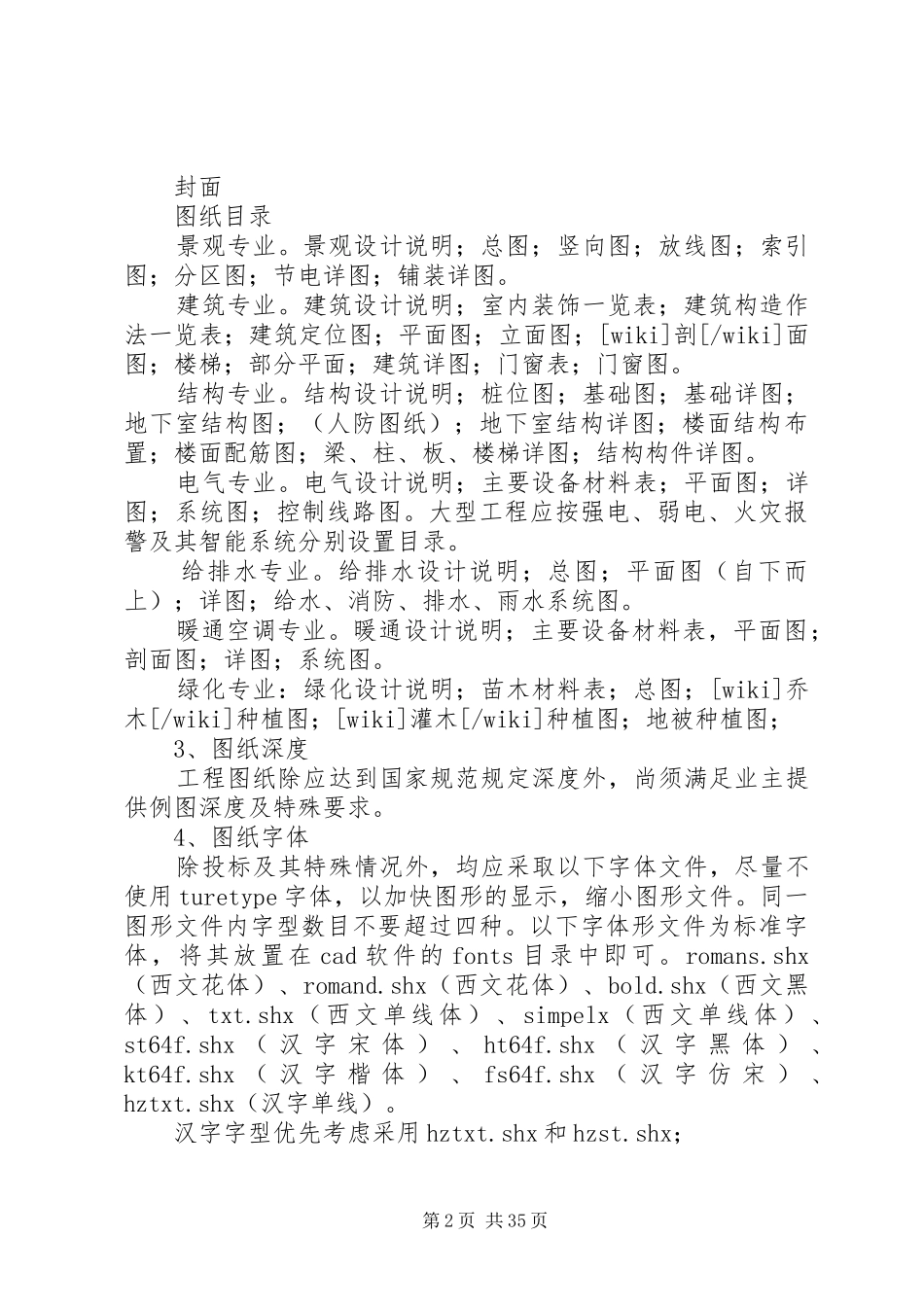

园林施工图绘制总结上层木每种数分别成块以树木-规格的名字命名（如果总表中要把不同规格的树种分开计算）下层木云线不要超过绿化设计红线，要闭合。云线内写不下树的名称和面积的，用引出线标注，标注、云线和树木的图层要分清。核算上下层木数量上层木：用数据提取eattext命令——创建新数据提取——命名并保存文件——在当前图纸中选择对象，点击按钮框选范围——检查框选范围，删除不该选得树种，加选遗漏的树种——在对象中删除不相关对象——保留特性中的一项（块单位）——下一步——下一步——将数据提取处理表插入图形——下一步——下一步——完成把每个区的树种数量分别核对，再把总的树种数量核对易出现的问题。分区间隔线上的树种计算重复；有的树种在同一个位置种植了两次。下层亩。用特性crtl+1查看每种下层木的面积，按整数四舍五入提取。用绿化设计红线面积减去所有下层木的面积得到草坪面积。表格要按顺序排好等高线在图上是虚线打印出来却变成实线是比例出错了画施工图图层要分清（设计线、填充线、道路中心线、铺装线、建筑平面图、铺装平面图、上层木、上层木标注、下层木、下层木标注、文字、水岸线、竖向、溪石、图框、绿化、配套设施等等）一、施工图制图规范制图规范工程制图严格遵照国家有关建筑制图规范制图，要求所有图面的表达方式均保持一致。2、图纸目录各个专业图纸目录参照下列顺序编制：第1页共35页封面图纸目录景观专业。景观设计说明；总图；竖向图；放线图；索引图；分区图；节电详图；铺装详图。建筑专业。建筑设计说明；室内装饰一览表；建筑构造作法一览表；建筑定位图；平面图；立面图；[wiki]剖[/wiki]面图；楼梯；部分平面；建筑详图；门窗表；门窗图。结构专业。结构设计说明；桩位图；基础图；基础详图；地下室结构图；（人防图纸）；地下室结构详图；楼面结构布置；楼面配筋图；梁、柱、板、楼梯详图；结构构件详图。电气专业。电气设计说明；主要设备材料表；平面图；详图；系统图；控制线路图。大型工程应按强电、弱电、火灾报警及其智能系统分别设置目录。给排水专业。给排水设计说明；总图；平面图（自下而上）；详图；给水、消防、排水、雨水系统图。暖通空调专业。暖通设计说明；主要设备材料表，平面图；剖面图；详图；系统图。绿化专业：绿化设计说明；苗木材料表；总图；[wiki]乔木[/wiki]种植图；[wiki]灌木[/wiki]种植图；地被种植图；3、图纸深度工程图纸除应达到国家规范规定深度外，尚须满足业主提供例图深度及特殊要求。4、图纸字体除投标及其特殊情况外，均应采取以下字体文件，尽量不使用turetype字体，以加快图形的显示，缩小图形文件。同一图形文件内字型数目不要超过四种。以下字体形文件为标准字体，将其放置在cad软件的fonts目录中即可。romans.shx（西文花体）、romand.shx（西文花体）、bold.shx（西文黑体）、txt.shx（西文单线体）、simpelx（西文单线体）、st64f.shx（汉字宋体）、ht64f.shx（汉字黑体）、kt64f.shx（汉字楷体）、fs64f.shx（汉字仿宋）、hztxt.shx（汉字单线）。汉字字型优先考虑采用hztxt.shx和hzst.shx；第2页共35页西文优先考虑romans.shx和simplex或txt.shx。所有中英文之标注宜按下表执行常用字型表表1用途字型字高宽高比比图纸名称中文st64f.shx10mm0.8说明文字标题中文st64f.shx5.0mm0.8标注文字中文hztxt.shx3.5mm0.8说明文字中文hztxt.shx3.5mm0.8总说明中文st64f.shx5.0mm0.8标注尺寸西文simpelx.shx3.0mm0.8注：中西文比例设置为1：0.7，说明文字一般应位于图面右侧。字高为打印出图后的高度。5、图纸版本及修改标记5.1图纸版本5.1.1施工图版本号第一次出图版本号为0第二次修改图版本号为1第三次修改图版本号为25.1.2方案图或报批图等非施工用图版本号第一次图版本号为a第二次图版本号为b第三次图版本号为c5.2图面修改标记图纸修改可以以版本号区分，每次修改必须在修改处做出标记，并注明版本号。简单或单一修改尽量使用变更通知单。6、图纸幅面6.1图纸图幅采用a0、a1、a2、a3四种标准，以a1图纸为主。图纸尺寸规格表2图纸种类图纸宽度（mm）图纸高度（mm）备注a01189841a...
