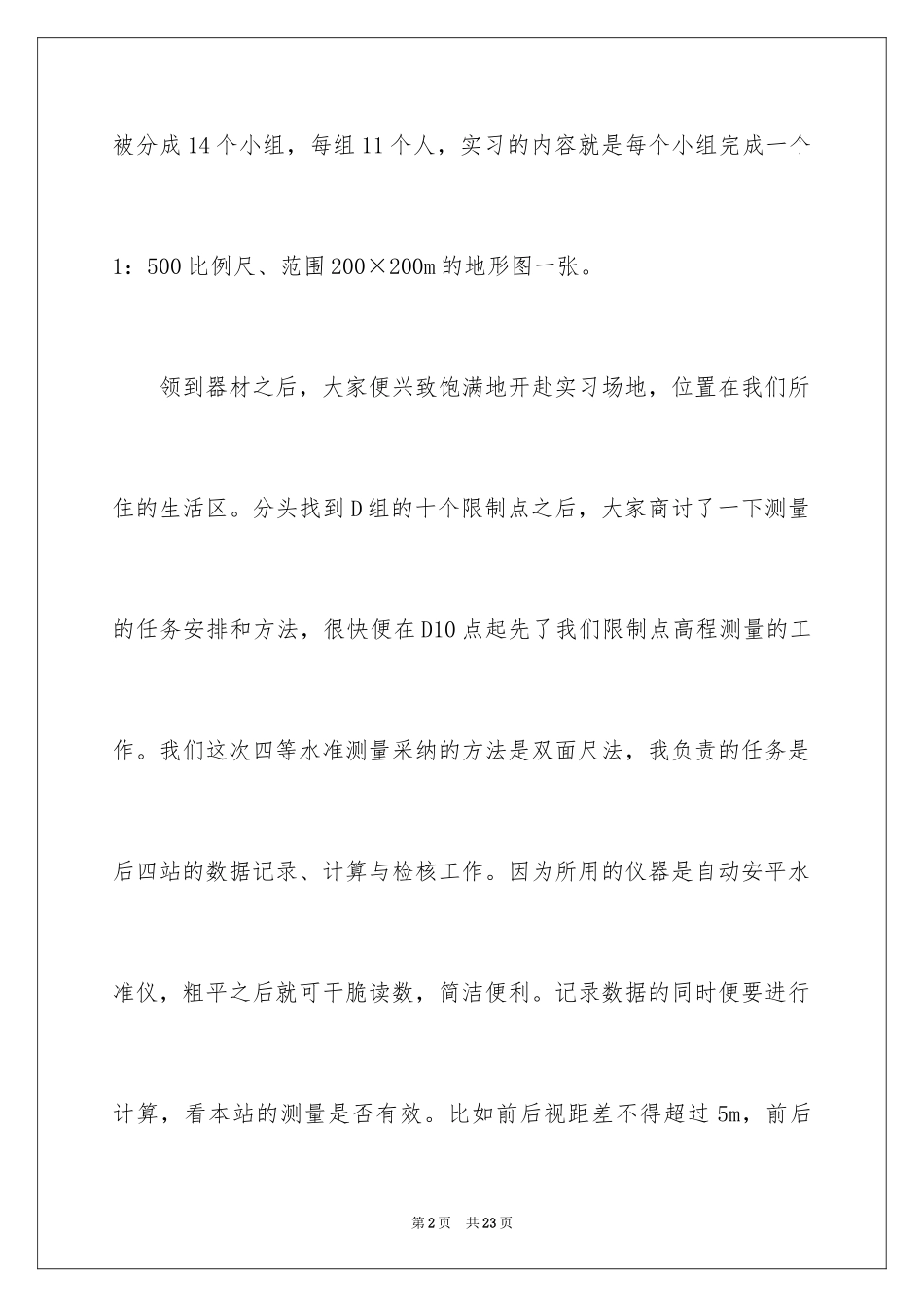

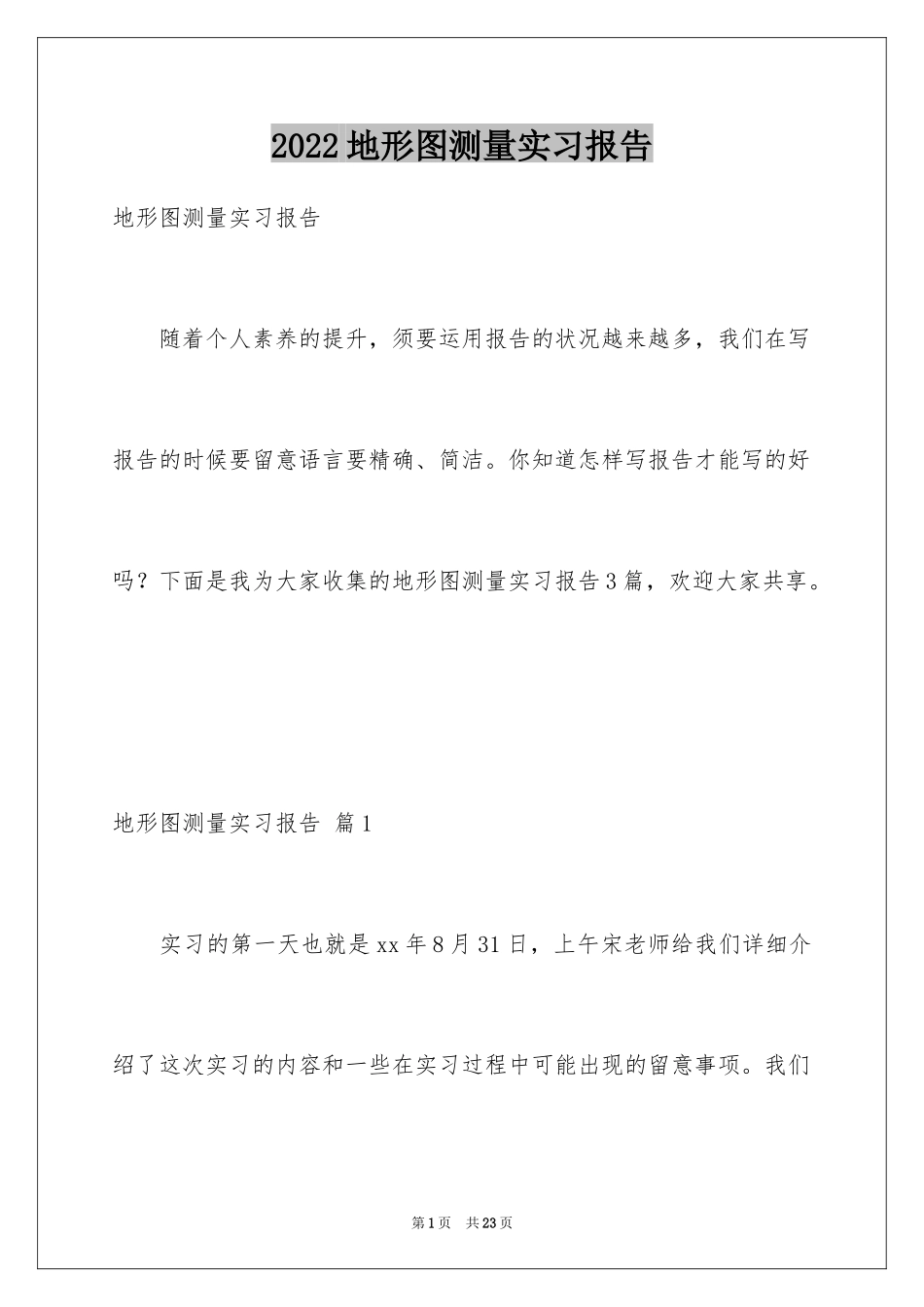

2022地形图测量实习报告地形图测量实习报告随着个人素养的提升，须要运用报告的状况越来越多，我们在写报告的时候要留意语言要精确、简洁。你知道怎样写报告才能写的好吗？下面是我为大家收集的地形图测量实习报告3篇，欢迎大家共享。地形图测量实习报告篇1实习的第一天也就是xx年8月31日，上午宋老师给我们详细介绍了这次实习的内容和一些在实习过程中可能出现的留意事项。我们第1页共23页被分成14个小组，每组11个人，实习的内容就是每个小组完成一个1：500比例尺、范围200×200m的地形图一张。领到器材之后，大家便兴致饱满地开赴实习场地，位置在我们所住的生活区。分头找到D组的十个限制点之后，大家商讨了一下测量的任务安排和方法，很快便在D10点起先了我们限制点高程测量的工作。我们这次四等水准测量采纳的方法是双面尺法，我负责的任务是后四站的数据记录、计算与检核工作。因为所用的仪器是自动安平水准仪，粗平之后就可干脆读数，简洁便利。记录数据的同时便要进行计算，看本站的测量是否有效。比如前后视距差不得超过5m，前后第2页共23页视距累计差不得超过10m。双面尺法的观测依次是“后—前—前—后”，测得的数据比较多，数据之间的关系肯定要清晰。尺子红、黑面有常数差K，两把尺子红面的起点不一样，计算时有固定的公式。其中比较简单混淆的是数据（17）和平均高差的计算，须要加（减）100mm，以消退红面起始点不同造成的影响。10站测完之后我便做了平差计算，环线闭合差为—5．5mm，在四等水准测量的技术要求范围之内。下午短暂的休息之后，我们便在一起商议着水平角测量（导线网内角）和边长测量的如何操作。因为有11个组员，所以确定分组进第3页共23页行，我被分到测量水平角。为了绘制地形图，必需建立导线网，测定限制点的平面位置信息。我们所要建立的限制网是小区域限制网，水准面可以近似为水平面，可以采纳直角坐标系干脆在平面上进行坐标的正算和反算。经纬仪对中的操作我们都没有做过，所以一上来大家有点不知所措，都依据自己对课本理论的理解做着尝试，为此花费了不少的时间。我们先在一个限制点上设站，用测回法观测导线内角一测回。因为没有标杆的问题，我们便用两把水准尺代替，虽然问题解决了但还是比较的麻烦。其中我们遇到一个内角测得的角度和目测的尽然也有第4页共23页很大差距，才想到目标点的依次颠倒了，测得的是外角的度数。在傍晚时候老师过来辅导，教给我们一个简洁的对中整平的方法，也说了其他操作的留意点。因为尝试了失败所以更觉得受益匪浅。其次天（9月10日）早上6点大家便集合了，接着着昨天的测量工作。因为调整经纬仪的同学对昨天老师的讲解有了体会，越来越顺手，我们测量的过程也变得很流畅。我们还用测钎代替水准尺，比之前定点更简洁精确了。赶到中午便结束了10个点的测量，最终的角度闭合差为84″，没有超过限值。同时，量边的同学也结束了他们的工作。第5页共23页下午，我们进行导线网坐标的计算。这个过程比较麻烦，但我们也借此熟识了一下有关的计算，对那些数据的意义也有了进一步的体会。之后便是限制点的展绘，意外的是尽然有8个限制点在内，突然意识到我们所要测得范围原来也不小。晚上抓紧想了想碎部测量的方案，也将是最麻烦的了。第三天（9月2日），还是早上6点，大家依旧很有激情。因为之前没有碎部测量的学习，大家对老师所给的方法都有不同的理解，在经过激烈的争辩之后，最终达成一样，不过也花费了不少时间。我们一起先测的是D6点，我负责现场的绘图工作。架好经纬仪，对中第6页共23页整平，量取仪器高i，然后将水准尺立在所定点，使经纬仪中丝读数v和i相等，这样用计算高差的时候简洁。我们均运用视距法施测，以D5点为准，盘左顺时针测设各点。负责记录数据的同学登记上、中、下丝的数值和水平度盘、竖直度盘的度数，负责计算的同学计算出水平角和竖直角，用得到测站点至碎部点的距离。我依据水平角和距离画出碎部点的位置。上午的工作进展的很慢，到中午的.时候仅仅测完两个限制点的碎部。地形图测量实习报告篇2实习的详细技术要求第7页共23页1、水准测量：(1)方法是采纳“s水准仪、中丝法、协作木质...
