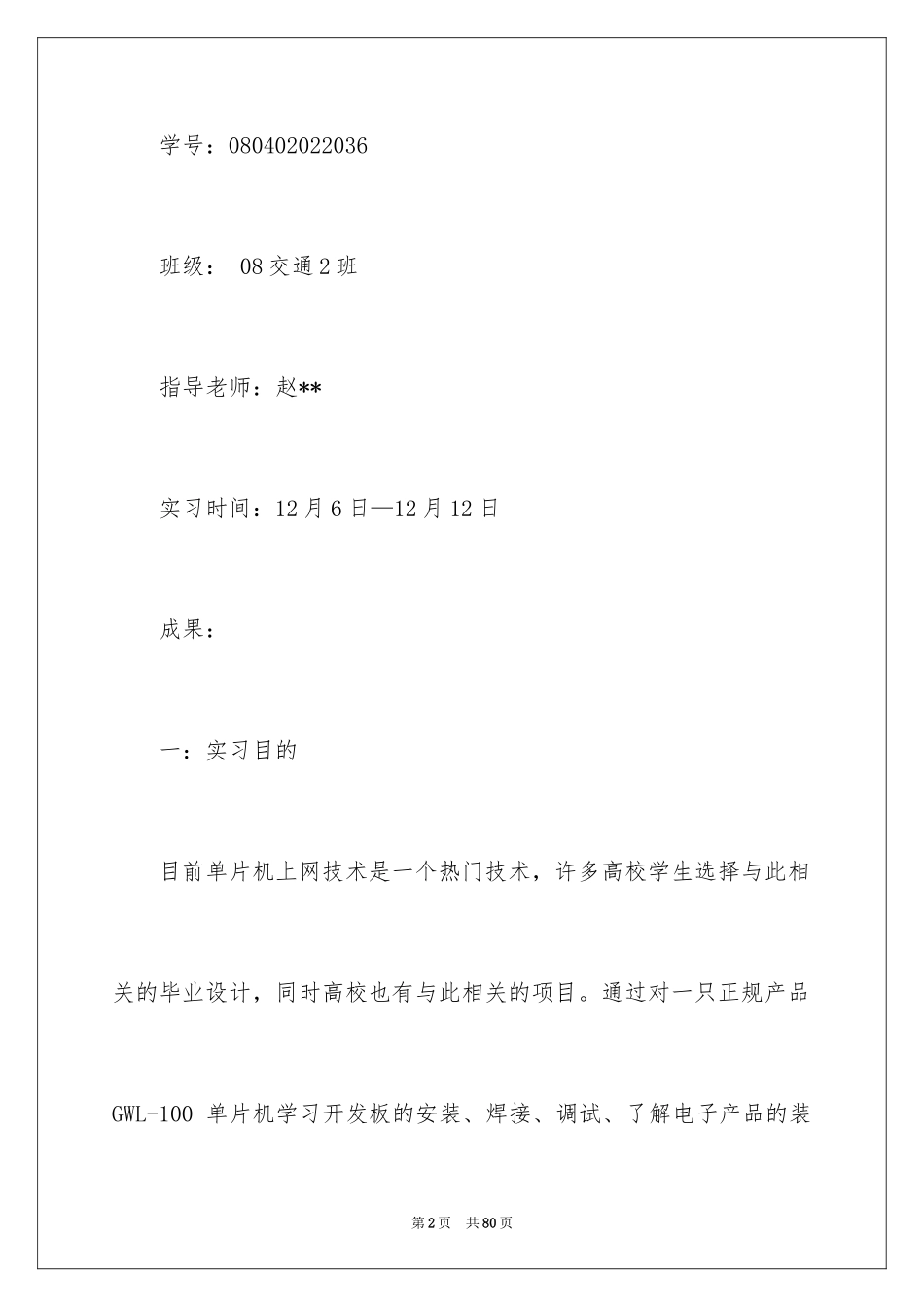

2022单片机实习报告单片机实习报告七篇随着个人的文明素养不断提升，报告的用途越来越大，报告依据用途的不同也有着不同的类型。那么，报告究竟怎么写才合适呢？以下是我为大家收集的单片机实习报告7篇，希望能够帮助到大家。单片机实习报告篇1实习题目：GWL-100单片机学习开发板的制作姓名：李**第1页共80页学号：080402022036班级：08交通2班指导老师：赵**实习时间：12月6日—12月12日成果：一：实习目的目前单片机上网技术是一个热门技术，许多高校学生选择与此相关的毕业设计，同时高校也有与此相关的项目。通过对一只正规产品GWL-100单片机学习开发板的安装、焊接、调试、了解电子产品的装第2页共80页配全过程，训练动手实力，驾驭元器件的识别，简易测试，及整机调试工艺，从而有助于我们对理论学问的理解，帮助我们学习专业的相关学问。培育理论联系实际的实力，提高分析解决问题实力的同时也培育同学之间的团队合作、共同探讨、共同前进的精神。本周实习详细目的如下：1、学习并驾驭Protel99SE软件，在实操过程中能敏捷运用该软件。2、熟识手工焊锡的常用工具的运用及其维护与修理。3、基本驾驭手工电烙铁的焊接技术，能够独立的完成简洁电子第3页共80页产品的安装与焊接。熟识电子产品的安装工艺的生产流程。4、熟识常用电子器件的类别、型号、规格、性能及其运用范围。5、了解电子产品的焊接、调试与修理方法。二：实习内容和要求实习内容:1、比照原理图讲解并描述整机工作原理；2、比照原理图看懂装配接线图；3、了解图上符号，并与实物比照；4、依据技术指标测试各元器件的主要参数；第4页共80页5、讲解焊接的操作方法和留意事项；6、焊接练习；7、分发与清点零件；8、万用表的工作原理及其分类；9、讲解元器件的类别、型号、运用范围和方法以及如何正确选择元器件。10、讲解如何运用工具测试元器件11、组装、焊接与调试GWL-100单片机学习开发板．实习要求:第5页共80页熟识运用Protel99SE软件，学习理解并绘制万用表电原理图，仔细细致地安装焊接，解除安装焊接过程中出现的故障以在规定时间内完成正规GWL-100单片机学习开发板的安装、焊接、调试及运用。1、了解GWL-100单片机学习开发板特点和发展趋势。2、熟识万用表装配技术的基本工艺过程。3、相识液晶显示器件。4、依据技术指标测试数字万用表的主要参数。5、安装制作GWL-100单片机学习开发板。三：实习设备及材料第6页共80页(1)电烙铁：由于焊接的元件多，所以运用的是外热式电烙铁，功率为30w，烙铁头是铜制。(2)吸锡工具，镊子，螺丝批等必备工具。(3)锡丝：由于锡它的熔点低，焊接时，焊锡能快速漫步在金属表面焊接坚固，焊点光亮美观。GWL-100单片机学习板的主要硬件资源有：1）8路高亮LED发光管可做交通灯、流水灯、信号输出指示等试验。2）4位一体集成LED数码管第7页共80页可做动态扫描及静态显示试验，做时钟、温度、数值显示等试验3）8个独立按键键盘检测、按键限制试验。4）蜂鸣器模块可做各种发声、音乐、闹钟提示及报警试验。5）一路继电器继电器是工控最常用器件之一，可以弱电限制强电器件，系统留有2路断闭触头输入输出接口，可便利对接外部可控信号的输入和输出。6）DS18B20温度传感器可做温度测量显示和温度检测限制器等试验。7）DS1302时钟芯片可做万年历、定时器、闹钟等。第8页共80页8）EEPROM芯片AT24C02可学习I2C总线的读写、12C总线的程序编写、可存储数据的存取。9）一体化红外线遥控接收头可练习编写单片机的精确延时程序，可以做红外线解码试验、红外遥控试验（键值显示、遥控开关、红外线遥控器等。）10）字符显示接口LCD1602液晶显示模块可显示两行字符，可实现字符移动、闪耀显示。11）文字图形显示接口LCD12864液晶显示模块可显示英文、中文汉字、图形及图片。第9页共80页12）ISP接口支持AT公司的下载线，可以在线烧写多种MCU程序，无需拔下芯片即可把程序固化到MCU内部的EEPROM中，支持多种品牌芯片在线烧写。13）MAX232串口通讯模块可以与计算机串行通信，同时也可对STC单片机下载程序，还可以实现主从系统中多机互连，一口多用。其他元件包括以下(1)电烙铁：由于焊接的元件多，...
