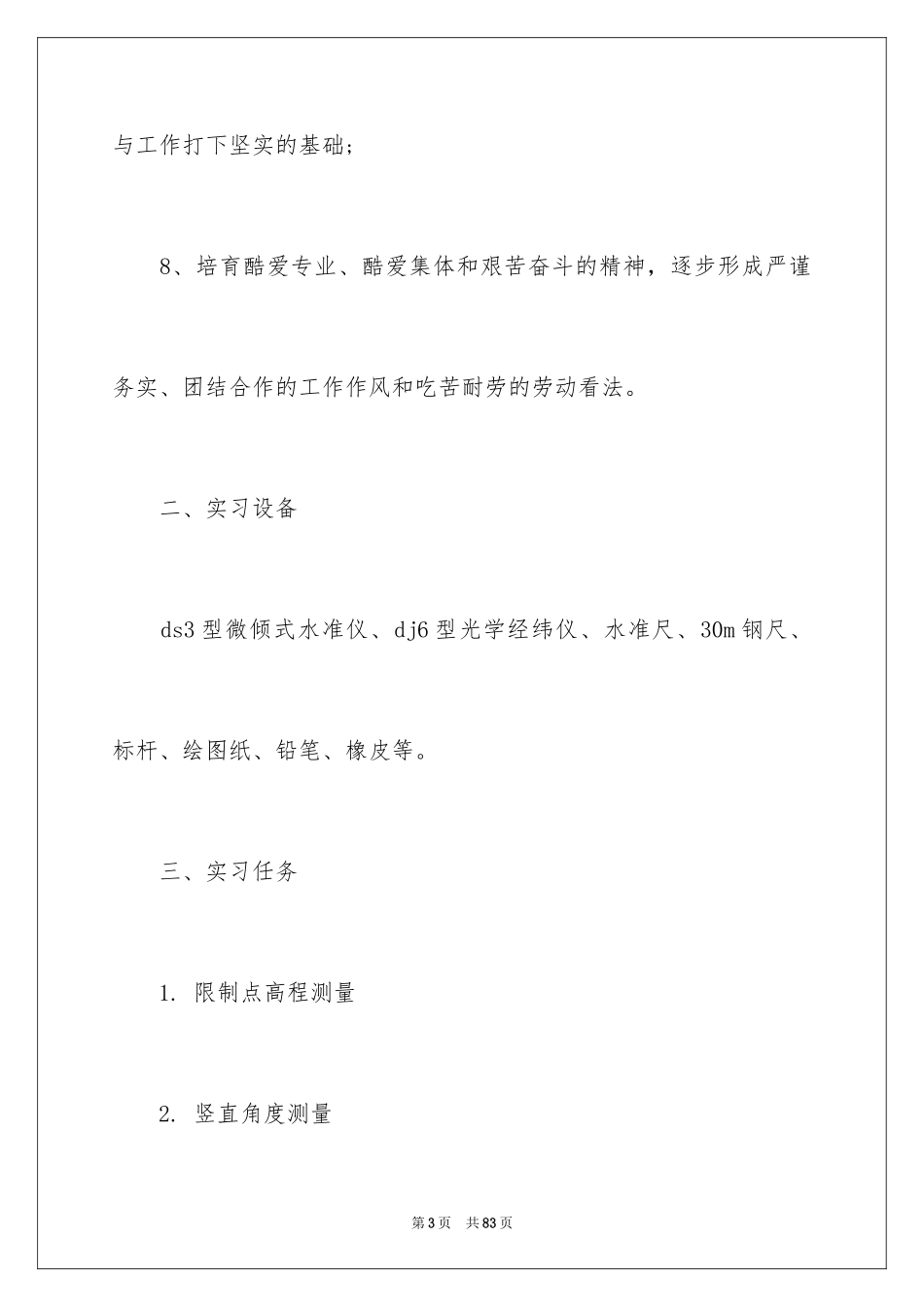

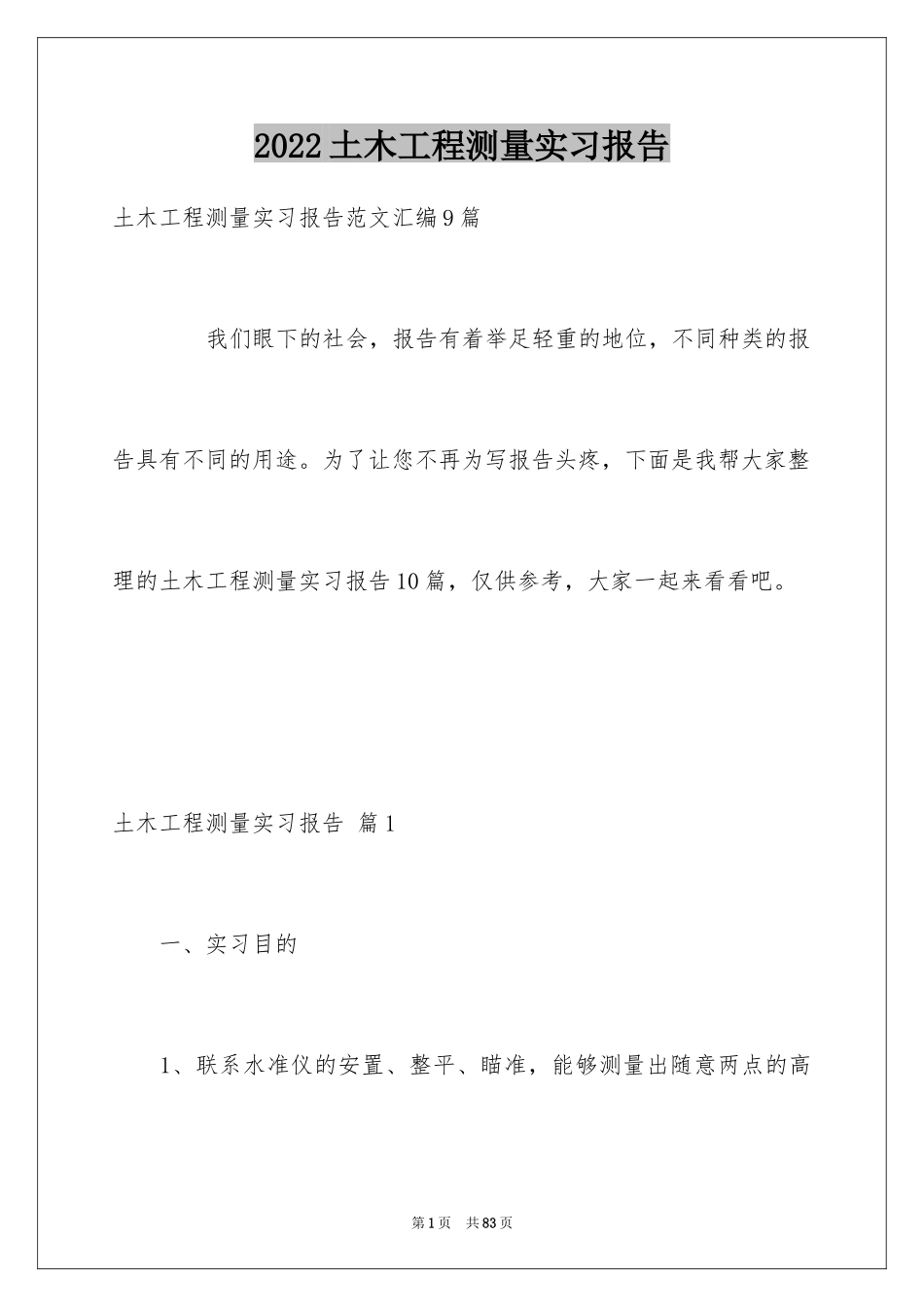

2022土木工程测量实习报告土木工程测量实习报告范文汇编9篇我们眼下的社会，报告有着举足轻重的地位，不同种类的报告具有不同的用途。为了让您不再为写报告头疼，下面是我帮大家整理的土木工程测量实习报告10篇，仅供参考，大家一起来看看吧。土木工程测量实习报告篇1一、实习目的1、联系水准仪的安置、整平、瞄准，能够测量出随意两点的高第1页共83页差，驾驭水准仪的操作运用及保养方法，熟识水准路途的布设形式;2、驾驭经纬仪对中，整平，瞄准，驾驭水平角与竖直角的测量，驾驭经纬仪的操作运用及保养方法;3、通过实习，娴熟地驾驭课堂理论学问和实践操作技能;4、驾驭钢尺量距的方法;5、运用经纬仪和水准仪测绘地形图6、娴熟地驾驭小区域平面限制和高程限制的布设及测算方法，驾驭大比例尺地形图的测绘方法;7、提高动手实力和分析问题、解决问题的综合实力，为今后参第2页共83页与工作打下坚实的基础;8、培育酷爱专业、酷爱集体和艰苦奋斗的精神，逐步形成严谨务实、团结合作的工作作风和吃苦耐劳的劳动看法。二、实习设备ds3型微倾式水准仪、dj6型光学经纬仪、水准尺、30m钢尺、标杆、绘图纸、铅笔、橡皮等。三、实习任务1.限制点高程测量2.竖直角度测量第3页共83页3.水平角度测量4.导线长度测量5.闭合导线业内测量6.数据的整理、计算7.地形图的测绘四、实习的内容与要求1.平面限制测量图根平面限制测量一般采纳闭合导线。(1)踏勘选点：依据测图的目的目的和测区的地形状况，拟定导第4页共83页线的布置形式，实地选定导线点并设立标记。踏勘选点时留意：l相邻点间要通视，便利测角和量边;l点位要土质坚实的地方，以便于保存点的标记和安置仪器;l导线边长要大致相等，以使测角的精度匀称;l导线点应选择四周地势开阔的地点，以便于测图时充分发挥限制点的作用;l导线点的数量要足够，密度要匀称，以便于限制整个测区。(2)水平角观测：导线转角用经纬仪测2个测回。(3)边长测量：导线边长可用经纬仪视距法测量，要求进行来回第5页共83页测量。(4)导线成果计算：首先件检核外业测量数据，在观测成果合格的状况下，进行闭合差调整，然后由起算数据推算个限制点的坐标。(5)留意事项:照准目标要消退视差，观测水平角用纵丝照准目标，观测竖直角用横丝照准目标。读取竖盘读数时，竖盘指标水准管气泡必需居中。2、高程限制测量(1)外业测量外业测量用ds3级水准仪按四等水准测量的要求进行。第6页共83页(2)内业计算在外业观测成果检核符合要求后，依据一个已知点的高程和观测高程进行闭合水准路途的成果平差计算，推算出各个水准点的高程。(3)留意事项读取中丝读数之前，必需使水准管气泡居中;水准尺要直立。3、地形图的测绘(1)图纸的打算首先用对角线法绘制方格网，然后展会限制点。展点后要做检查用比例尺在图纸上量取相邻限制点之间的距离和实测距离相比较。第7页共83页(2)碎步测量碎步测量采纳经纬仪协作量角器法，依据视距测量的原理，通过测量并计算出立尺点与测站点间的水平距离和高差，按极坐标法将个立尺点展绘在图纸上并注明高程。a)碎步点的选取原则：地物取其外形轮廓希线转点，地貌取其地形线上的坡度改变点。碎步点间隔要求图上2-3cm间隔一个点，即最大间距为15m。土木工程测量实习报告篇2一、前言第8页共83页在20xx年学期末，自20xx年x月x日起，我们进行了为期x天的工程测量实习。这次实习的资料是对工程测量学问的实践化，实习的要求是让每个同学都对工程测量的实际操作能够到达基本驾驭的程度。由于本次实习支配在了假期，实习时间较为紧迫，老师对实习资料进行了适当的压缩，将我们一个班同学分组合作。在实习的第一天，由老师给我们做了实习的动员。在动员会上，老师强调了本次实习的重要性，并分析了由于xx地理条件较恶劣及建筑物密集等因素给本次实习带来的困难。并激励同学们努力克服天第9页共83页气以及实习条件等困难，努力完成本次实习。同时，老师还讲解了仪器操作、搬迁中的留意事项，并要求在实习期间自行保管实习备品。本次实习中须要用到的仪器主要有水准仪、水准尺以及脚架。从当天下午起先，我们就正式起先了室外的测量工作。二、实习资料本次实习资料包括...
