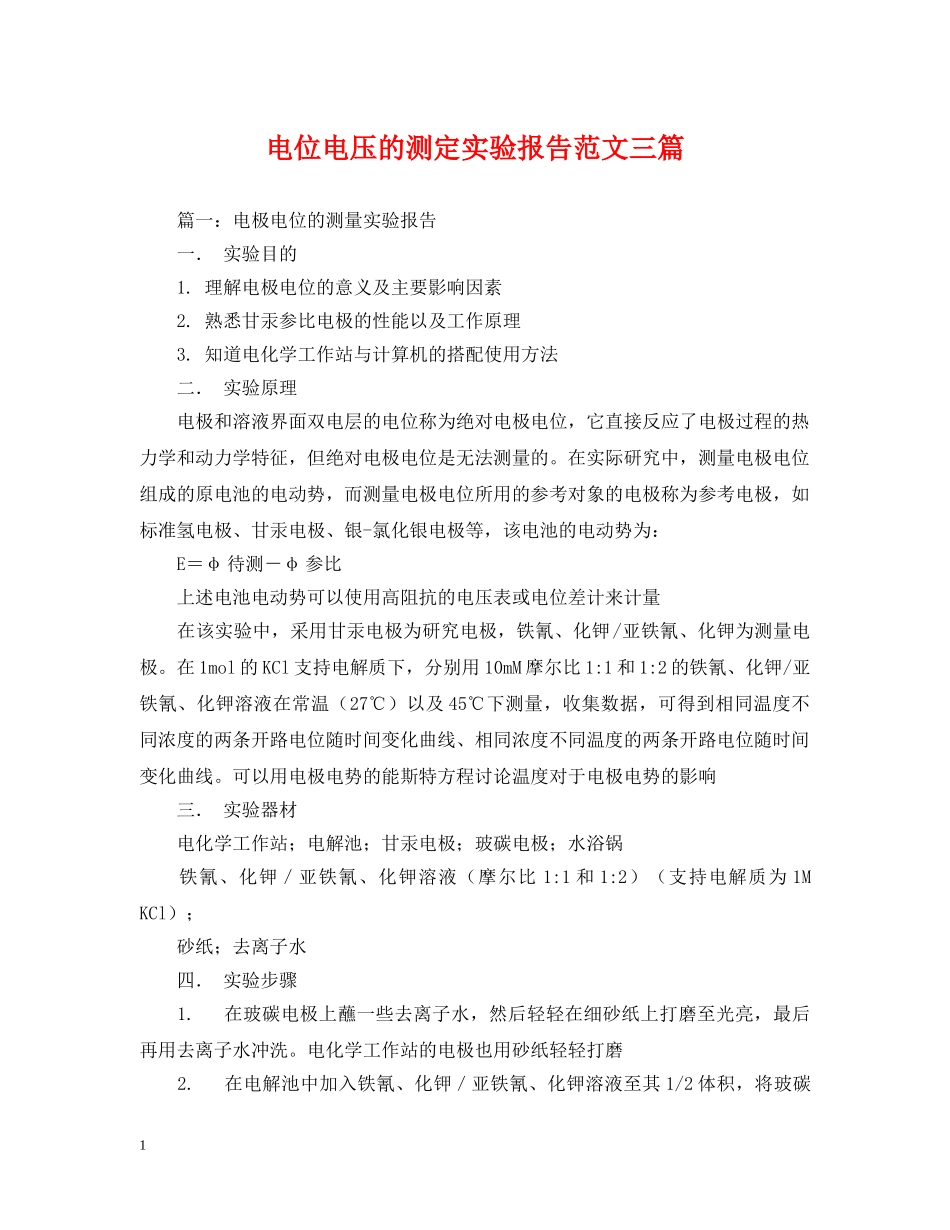

此资料由网络收集而来，如有侵权请告知上传者立即删除。资料共分享，我们负责传递知识。电位电压的测定实验报告范文三篇篇一：电极电位的测量实验报告一．实验目的1.理解电极电位的意义及主要影响因素2.熟悉甘汞参比电极的性能以及工作原理3.知道电化学工作站与计算机的搭配使用方法二．实验原理电极和溶液界面双电层的电位称为绝对电极电位，它直接反应了电极过程的热力学和动力学特征，但绝对电极电位是无法测量的。在实际研究中，测量电极电位组成的原电池的电动势，而测量电极电位所用的参考对象的电极称为参考电极，如标准氢电极、甘汞电极、银-氯化银电极等，该电池的电动势为：E＝φ待测－φ参比上述电池电动势可以使用高阻抗的电压表或电位差计来计量在该实验中，采用甘汞电极为研究电极，铁氰、化钾/亚铁氰、化钾为测量电极。在1mol的KCl支持电解质下，分别用10mM摩尔比1:1和1:2的铁氰、化钾/亚铁氰、化钾溶液在常温（27℃）以及45℃下测量，收集数据，可得到相同温度不同浓度的两条开路电位随时间变化曲线、相同浓度不同温度的两条开路电位随时间变化曲线。可以用电极电势的能斯特方程讨论温度对于电极电势的影响三．实验器材电化学工作站；电解池；甘汞电极；玻碳电极；水浴锅铁氰、化钾／亚铁氰、化钾溶液（摩尔比1:1和1:2）（支持电解质为1MKCl）；砂纸；去离子水四．实验步骤1.在玻碳电极上蘸一些去离子水，然后轻轻在细砂纸上打磨至光亮，最后再用去离子水冲洗。电化学工作站的电极也用砂纸轻轻打磨2.在电解池中加入铁氰、化钾／亚铁氰、化钾溶液至其1/2体积，将玻碳1此资料由网络收集而来，如有侵权请告知上传者立即删除。资料共分享，我们负责传递知识。电极和甘汞电极插入电解池中并固定好，将两电极与电化学工作站连接好，绿色头的电极连接工作电极，白色头的电极连接参比电极。3.点开电化学工作站控制软件，点击setup—技术（technique）—开路电压—时间，设置记录时间为5min，记录数据时间间隔为0.1s，开始进行数据记录，完成后以txt形式保存实验结果。4.将电解池放入45度水浴锅中，再重复一次步骤2和步骤3。5.将电解液换成铁氰、化钾／亚铁氰、化钾溶液（1:2）后重复一次步骤2至46.实验结束后清洗电极和电解池，关好仪器设备，打扫卫生。五．实验数据处理及分析1.在同一个图中作出相同温度不同浓度的两条开路电位随时间变化曲线1)常温（25℃），铁氰、化钾/亚铁氰、化钾溶液(摩尔比1:1和1:2)条件下：2)45℃，10mM铁氰、化钾/亚铁氰、化钾溶液(摩尔比1:1和1:2)条件下2.在同一图中作出相同浓度不同温度测量的两条开路电位随时间变化曲线；1)10mM铁氰、化钾/亚铁氰、化钾溶液摩尔比1:1，常温（25℃）：45℃条件下：2)10mM铁氰、化钾/亚铁氰、化钾溶液摩尔比1:2，常温（25℃），45℃条件下：3.应用能斯特方程讨论温度和浓度对开路电位的影响。分析：在常温下，开路电压随着铁氰、化钾：亚铁氰、化钾的比例的的增加而降低。上述电极反应的能斯特方程为：E=EΘ+RT/F*ln(Fe3+/Fe2+)Fe3+:Fe2+的比例由1:1变为1:2，而其他条件保持不变，故电极电势下降,此时EFe(CN)6]3:Fe(CN)6]4=1:2六，讨论与思考：1.实验过程，玻碳电极可能吸附有上次实验的杂质等，需用砂纸进行打磨。2.影响电极电位的原因有电极本身的性质、温度，浓度，PH等。3.甘汞电极要及时补充饱和KCL4.接线不得反接，绿色头的电极连接工作电极，白色头的电极连接参比电极。篇二：电路实验报告目录实验一电位、电压的测定及电路电位图的绘制实验二基尔霍夫定律的验证2此资料由网络收集而来，如有侵权请告知上传者立即删除。资料共分享，我们负责传递知识。实验三线性电路叠加性和齐次性的研究实验四受控源研究实验六交流串联电路的研究实验八三相电路电压、电流的测量实验九三相电路功率的测量实验一电位、电压的测定及电路电位图的绘制一．实验目的1．学会测量电路中各点电位和电压方法。理解电位的相对性和电压的绝对性；2．学会电路电位图的测量、绘制方法；3．掌握使用直流稳压电源、直流电压表的使用方法。二．原理说明在一个确定的闭合电路中，各点电位的大小视所选的电位参考点的不同而异，但任意两...
