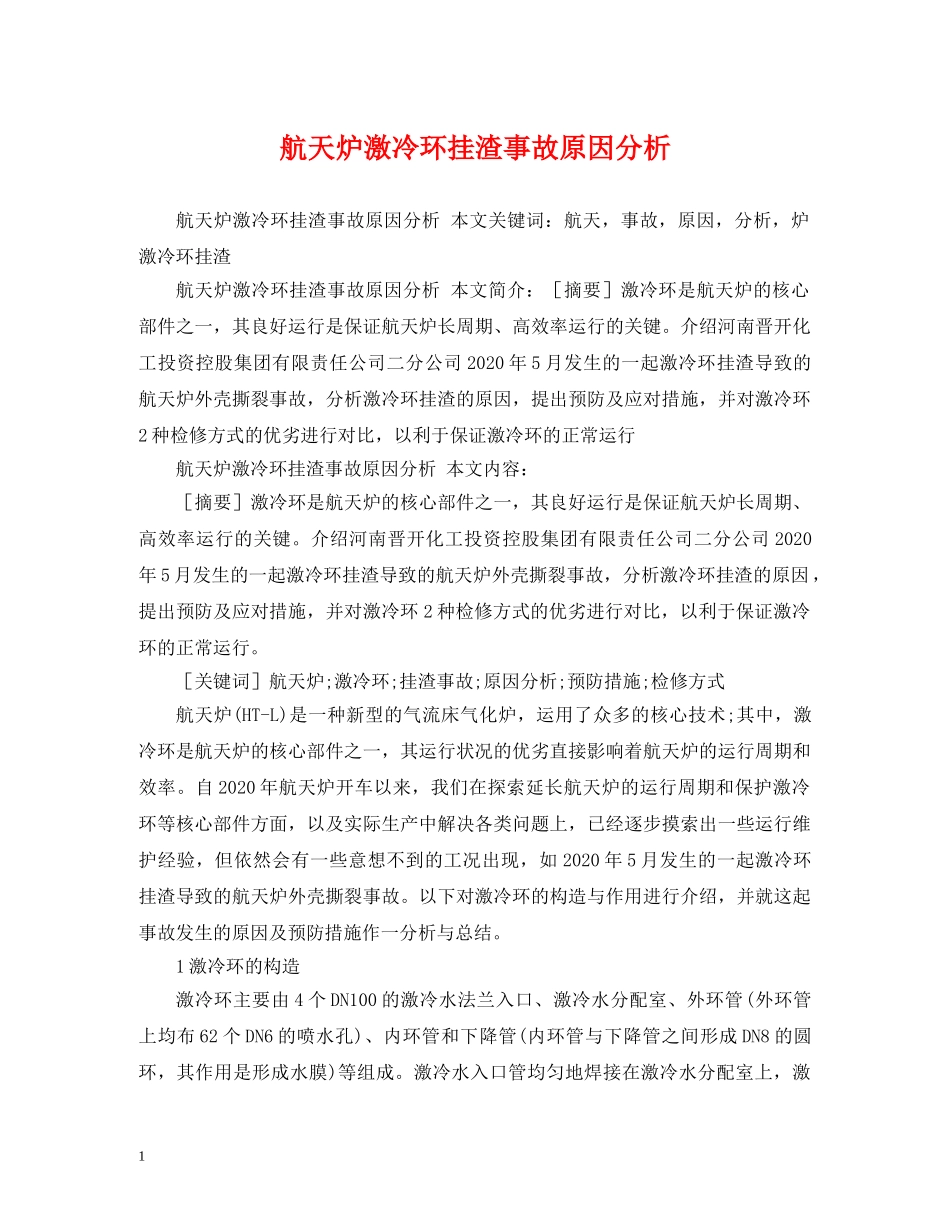

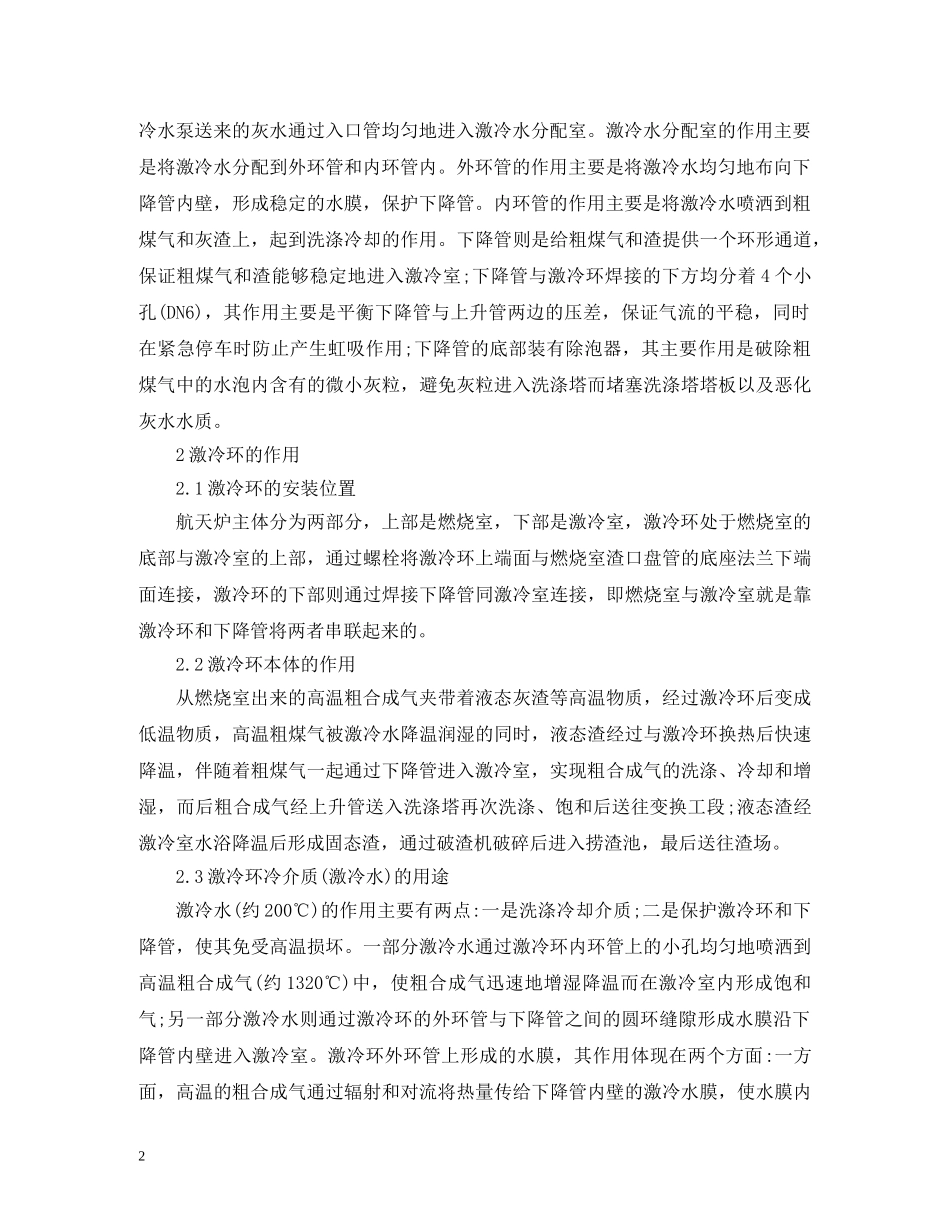

此资料由网络收集而来，如有侵权请告知上传者立即删除。资料共分享，我们负责传递知识。航天炉激冷环挂渣事故原因分析航天炉激冷环挂渣事故原因分析本文关键词：航天，事故，原因，分析，炉激冷环挂渣航天炉激冷环挂渣事故原因分析本文简介：［摘要］激冷环是航天炉的核心部件之一，其良好运行是保证航天炉长周期、高效率运行的关键。介绍河南晋开化工投资控股集团有限责任公司二分公司2020年5月发生的一起激冷环挂渣导致的航天炉外壳撕裂事故，分析激冷环挂渣的原因，提出预防及应对措施，并对激冷环2种检修方式的优劣进行对比，以利于保证激冷环的正常运行航天炉激冷环挂渣事故原因分析本文内容：［摘要］激冷环是航天炉的核心部件之一，其良好运行是保证航天炉长周期、高效率运行的关键。介绍河南晋开化工投资控股集团有限责任公司二分公司2020年5月发生的一起激冷环挂渣导致的航天炉外壳撕裂事故，分析激冷环挂渣的原因，提出预防及应对措施，并对激冷环2种检修方式的优劣进行对比，以利于保证激冷环的正常运行。［关键词］航天炉;激冷环;挂渣事故;原因分析;预防措施;检修方式航天炉(HT-L)是一种新型的气流床气化炉，运用了众多的核心技术;其中，激冷环是航天炉的核心部件之一，其运行状况的优劣直接影响着航天炉的运行周期和效率。自2020年航天炉开车以来，我们在探索延长航天炉的运行周期和保护激冷环等核心部件方面，以及实际生产中解决各类问题上，已经逐步摸索出一些运行维护经验，但依然会有一些意想不到的工况出现，如2020年5月发生的一起激冷环挂渣导致的航天炉外壳撕裂事故。以下对激冷环的构造与作用进行介绍，并就这起事故发生的原因及预防措施作一分析与总结。1激冷环的构造激冷环主要由4个DN100的激冷水法兰入口、激冷水分配室、外环管(外环管上均布62个DN6的喷水孔)、内环管和下降管(内环管与下降管之间形成DN8的圆环，其作用是形成水膜)等组成。激冷水入口管均匀地焊接在激冷水分配室上，激1此资料由网络收集而来，如有侵权请告知上传者立即删除。资料共分享，我们负责传递知识。冷水泵送来的灰水通过入口管均匀地进入激冷水分配室。激冷水分配室的作用主要是将激冷水分配到外环管和内环管内。外环管的作用主要是将激冷水均匀地布向下降管内壁，形成稳定的水膜，保护下降管。内环管的作用主要是将激冷水喷洒到粗煤气和灰渣上，起到洗涤冷却的作用。下降管则是给粗煤气和渣提供一个环形通道，保证粗煤气和渣能够稳定地进入激冷室;下降管与激冷环焊接的下方均分着4个小孔(DN6)，其作用主要是平衡下降管与上升管两边的压差，保证气流的平稳，同时在紧急停车时防止产生虹吸作用;下降管的底部装有除泡器，其主要作用是破除粗煤气中的水泡内含有的微小灰粒，避免灰粒进入洗涤塔而堵塞洗涤塔塔板以及恶化灰水水质。2激冷环的作用2.1激冷环的安装位置航天炉主体分为两部分，上部是燃烧室，下部是激冷室，激冷环处于燃烧室的底部与激冷室的上部，通过螺栓将激冷环上端面与燃烧室渣口盘管的底座法兰下端面连接，激冷环的下部则通过焊接下降管同激冷室连接，即燃烧室与激冷室就是靠激冷环和下降管将两者串联起来的。2.2激冷环本体的作用从燃烧室出来的高温粗合成气夹带着液态灰渣等高温物质，经过激冷环后变成低温物质，高温粗煤气被激冷水降温润湿的同时，液态渣经过与激冷环换热后快速降温，伴随着粗煤气一起通过下降管进入激冷室，实现粗合成气的洗涤、冷却和增湿，而后粗合成气经上升管送入洗涤塔再次洗涤、饱和后送往变换工段;液态渣经激冷室水浴降温后形成固态渣，通过破渣机破碎后进入捞渣池，最后送往渣场。2.3激冷环冷介质(激冷水)的用途激冷水(约200℃)的作用主要有两点:一是洗涤冷却介质;二是保护激冷环和下降管，使其免受高温损坏。一部分激冷水通过激冷环内环管上的小孔均匀地喷洒到高温粗合成气(约1320℃)中，使粗合成气迅速地增湿降温而在激冷室内形成饱和气;另一部分激冷水则通过激冷环的外环管与下降管之间的圆环缝隙形成水膜沿下降管内壁进入激冷室。激冷环外环管上形成的水膜，其作用体现在两个方面:一方面，高温的粗合成气通过辐射和对流将热量传给下...
