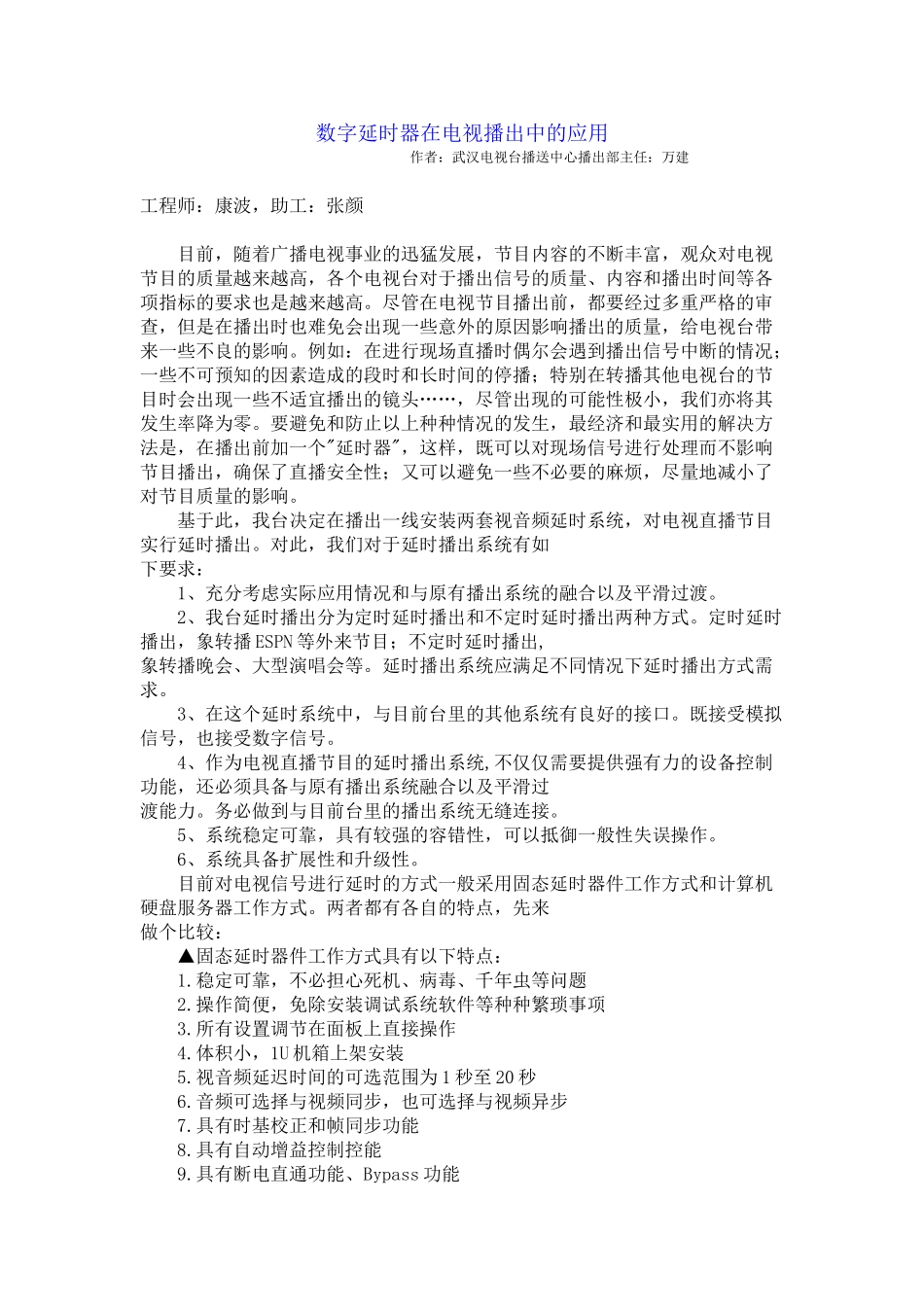

数字延时器在电视播出中的应用作者：武汉电视台播送中心播出部主任：万建工程师：康波，助工：张颜目前，随着广播电视事业的迅猛发展，节目内容的不断丰富，观众对电视节目的质量越来越高，各个电视台对于播出信号的质量、内容和播出时间等各项指标的要求也是越来越高。尽管在电视节目播出前，都要经过多重严格的审查，但是在播出时也难免会出现一些意外的原因影响播出的质量，给电视台带来一些不良的影响。例如：在进行现场直播时偶尔会遇到播出信号中断的情况；一些不可预知的因素造成的段时和长时间的停播；特别在转播其他电视台的节目时会出现一些不适宜播出的镜头……，尽管出现的可能性极小，我们亦将其发生率降为零。要避免和防止以上种种情况的发生，最经济和最实用的解决方法是，在播出前加一个"延时器"，这样，既可以对现场信号进行处理而不影响节目播出，确保了直播安全性；又可以避免一些不必要的麻烦，尽量地减小了对节目质量的影响。基于此，我台决定在播出一线安装两套视音频延时系统，对电视直播节目实行延时播出。对此，我们对于延时播出系统有如下要求：1、充分考虑实际应用情况和与原有播出系统的融合以及平滑过渡。2、我台延时播出分为定时延时播出和不定时延时播出两种方式。定时延时播出，象转播ESPN等外来节目；不定时延时播出,象转播晚会、大型演唱会等。延时播出系统应满足不同情况下延时播出方式需求。3、在这个延时系统中，与目前台里的其他系统有良好的接口。既接受模拟信号，也接受数字信号。4、作为电视直播节目的延时播出系统,不仅仅需要提供强有力的设备控制功能，还必须具备与原有播出系统融合以及平滑过渡能力。务必做到与目前台里的播出系统无缝连接。5、系统稳定可靠，具有较强的容错性，可以抵御一般性失误操作。6、系统具备扩展性和升级性。目前对电视信号进行延时的方式一般采用固态延时器件工作方式和计算机硬盘服务器工作方式。两者都有各自的特点，先来做个比较：▲固态延时器件工作方式具有以下特点：1.稳定可靠，不必担心死机、病毒、千年虫等问题2.操作简便，免除安装调试系统软件等种种繁琐事项3.所有设置调节在面板上直接操作4.体积小，1U机箱上架安装5.视音频延迟时间的可选范围为1秒至20秒6.音频可选择与视频同步，也可选择与视频异步7.具有时基校正和帧同步功能8.具有自动增益控制控能9.具有断电直通功能、Bypass功能10.输入信号的幅度、色度、亮度等进行处理▲硬盘服务器工作方式具有以下特点：1.高效率性，可以重播和编辑，具有零帧预卷2.节目素材编排与调度更加灵活，可以进行非线性检索3.可进行多任务多功能操作，便于集中管理4.硬盘的读取可靠性高，加上服务器的内部备份，提高了安全性5.实现无带化播出，数字编码具有一定的先进性6.可以与其他非线性编辑系统进行节目信息的交换以及节目素材的交换7.匹配设备较多，软件系统较不稳定8.操作相对较为复杂，不确定因素较多两者相比，固态帧存延时器工作稳定，操作简便，与现有系统有接口良好，价格经济等。总之，我台系统设计的总的指导思想是在一定经费投入情况下，充分结合原有播出系统，利用一切优点，进一步提高播出质量，保证播出安全。在进行了长时间的选型和大量的论证后，我台选定了AL-86固态帧存延时器。下面具体谈谈AL-86固态帧存延时器的工作原理一、结构框图视频信号通过Videoin口进入延时器,经A/D转换成数字视频，再经数字编码转成数码方式。机器内寄存器对输入编码进行锁存，此延时器延时范围可在1秒-20秒内选择,1秒25帧画面,假设延时20秒,即共500帧。当寄存器存满500帧后就会向外输出编码，此时输入端继续读入信号，整个过程为单线程调度，任务单一，不会产生死锁，工作稳定。输出编码的经编码器还原视频信号，且在数字编码输出端加外同步锁相信号（genlock）进行时基处理和同步调整还原成正常的数字视频，最后通过D/A转成模拟信号。音频信号经A/D转换后进行延时后，经D/A直接输出。这样，就可得到一个完整的延时信号，声音画面同步，图象质量高可直接用于电视直播。二、系统概述1.连接我部现有播控系统六套，每两套播控系统公用四个外线信号，彼此之间的调度...
