专题一 尺寸链问题VIP免费

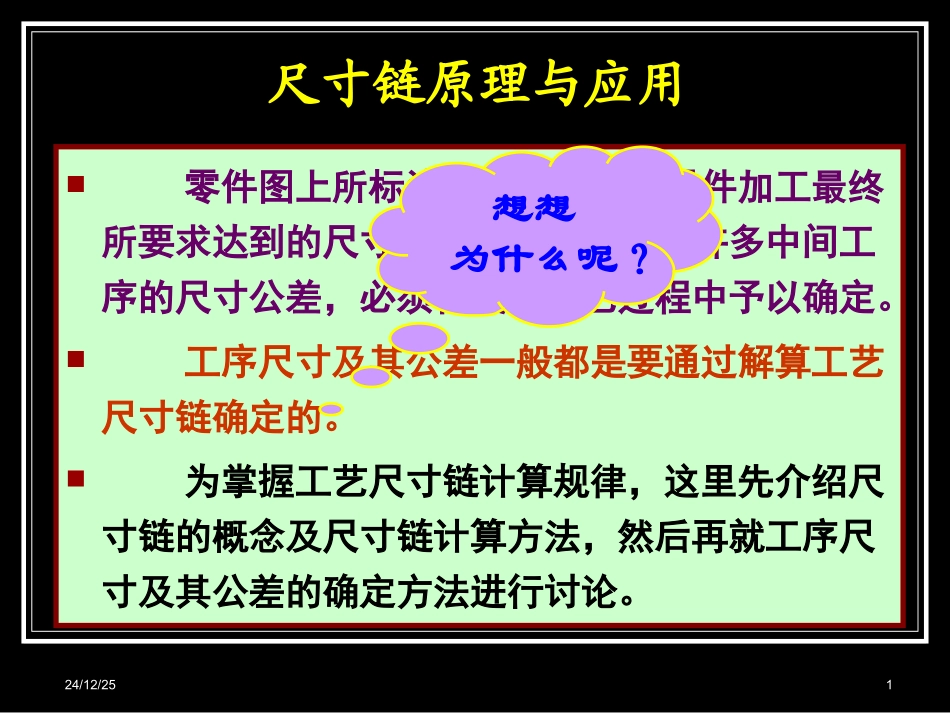

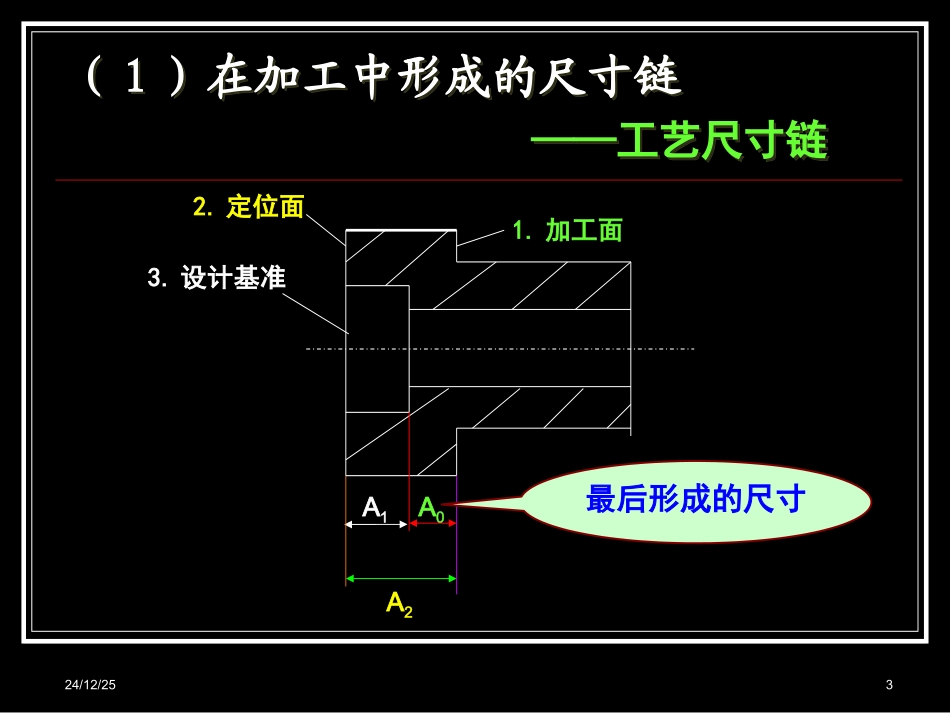

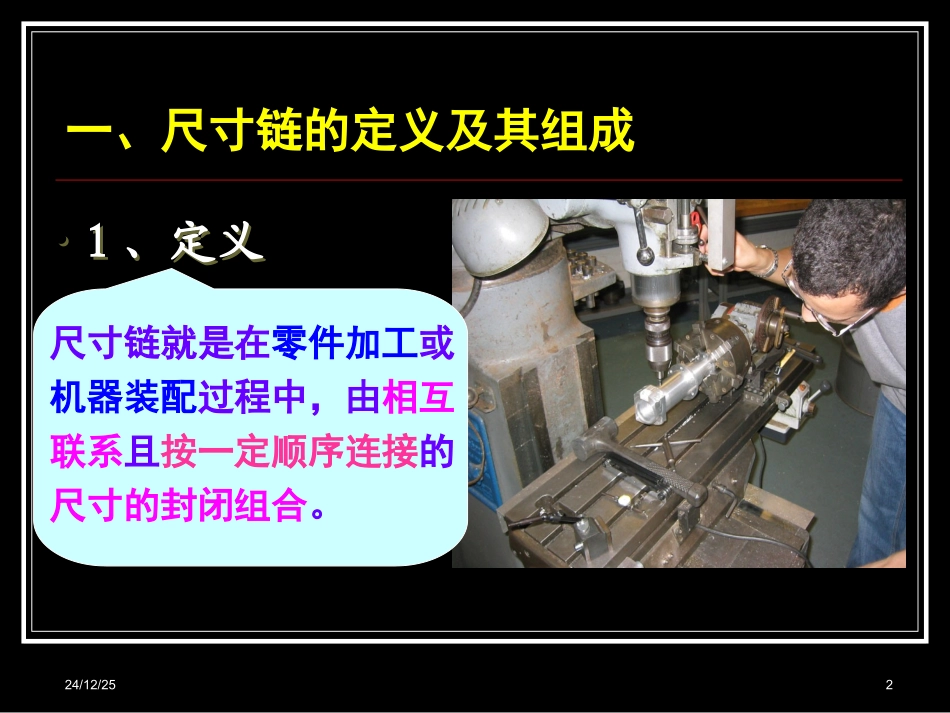

24/12/251零件图上所标注的尺寸公差是零件加工最终所要求达到的尺寸要求，工艺过程中许多中间工序的尺寸公差，必须在设计工艺过程中予以确定。工序尺寸及其公差一般都是要通过解算工艺尺寸链确定的。为掌握工艺尺寸链计算规律，这里先介绍尺寸链的概念及尺寸链计算方法，然后再就工序尺寸及其公差的确定方法进行讨论。尺寸链原理与应用尺寸链原理与应用想想为什么呢？24/12/252•1、定义•1、定义尺寸链就是在零件加工或机器装配过程中，由相互联系且按一定顺序连接的尺寸的封闭组合。一、尺寸链的定义及其组成24/12/253（1）在加工中形成的尺寸链——工艺尺寸链（1）在加工中形成的尺寸链——工艺尺寸链A2A1A01.加工面2.定位面3.设计基准最后形成的尺寸24/12/254（2）在装配中形成的尺寸链——装配尺寸链（2）在装配中形成的尺寸链——装配尺寸链A1A2A0轴承轴装配间隙24/12/255举例图示工件如先以A面定位加工C面，得尺寸A1；然后再以A面定位用调整法加工台阶面B，得尺寸A2；要求保证B面与C面间尺寸A0；A1、A2和A0这三个尺寸构成了一个封闭尺寸组，就形成了一个尺寸链。24/12/2562、尺寸链的特征：——封闭性与关联性3、尺寸链的组成：（1）环(link)——尺寸链中的每一个尺寸。它可以是长度或角度。（2）封闭环(closinglink)——在零件加工或装配过程中间接获得或最后形成的环。（3）组成环(componentlink)——尺寸链中对封闭环有影响的全部环。2、尺寸链的特征：——封闭性与关联性3、尺寸链的组成：（1）环(link)——尺寸链中的每一个尺寸。它可以是长度或角度。（2）封闭环(closinglink)——在零件加工或装配过程中间接获得或最后形成的环。（3）组成环(componentlink)——尺寸链中对封闭环有影响的全部环。24/12/257组成环又可分为增环和减环。增环(increasinglink)——若该环的变动引起封闭环的同向变动，则该环为增环．减环(decreasinglink)——若该环的变动引起封闭环的反向变动。则该环为减环。24/12/2584、增、减环判别方法在尺寸链图中用首尾相接的单向箭头顺序表示各尺寸环，其中与封闭环箭头方向相反者为增环,与封闭环箭头方向相同者为减环。举例A1A0A2A3封闭环减环增环增环24/12/259对于只有两排的简单的尺寸链，可直接判别：与封闭环串联的为减环与封闭环并联的为增环封闭环减环增环24/12/2510二、尺寸链图⑴如图所示，首先根据工件加工工艺过程，找出间接保证的尺寸A0，定作封闭环。⑵从封闭环开始，按照零件表面之间的联系，依次画出直接获得的尺寸A1、A2，作为组成环，直至尺寸的终端回到封闭环的起点，形成一个封闭图形。24/12/2511三、三、尺寸链的分类（一）按应用范围分类1）工艺尺寸链——全部组成环为同一零件工艺尺寸所形成的尺寸链。2）装配尺寸链——全部组成环为不同零件设计尺寸所形成的尺寸链。3）零件尺寸链——全部组成环为同一零件设计尺寸所形成的尺寸链。4）设计尺寸链——装配尺寸链与零件尺寸链，统称为设计尺寸链。24/12/2512(二)按几何特征及空间位置分类1）长度尺寸链—全部环为长度的尺寸链2）角度尺寸链—全部环为角度的尺寸链3）线性尺寸链—全部组成环平行于封闭环的尺寸链。4）平面尺寸链—全部组成环位于一个或几个平行平面内，但某些组成环不平行于封闭环的尺寸链。5）空间尺寸链—组成环位于几个不平行平面内的尺寸链。几何特征24/12/251324/12/2514四、四、尺寸链的建立1、确定封闭环关键点：1、加工顺序或装配顺序确定后才能确定封闭环。2、封闭环的基本属性为“派生”，表现为其尺寸为间接获得。24/12/2515A2A1A01.加工面2.定位面3.设计基准最后得到的尺寸——封闭环24/12/2516A1A2A0装配保证的间隙——封闭环24/12/2517想想哪个是封闭环？哪个是增环？哪个是减环？24/12/25182、确定组成环关键点：1、它是在封闭环确定后才能确定的；2、它是直接可以获得的；3、它对封闭环有影响——关联性。A1A0A2A3封闭环减环增环24/12/2519A2A1A01.加工面2.定位面3.设计基准24/12/252024/12/2521尺寸链方程尺寸链方程——确定尺寸链中封闭环（因变量）和组...
