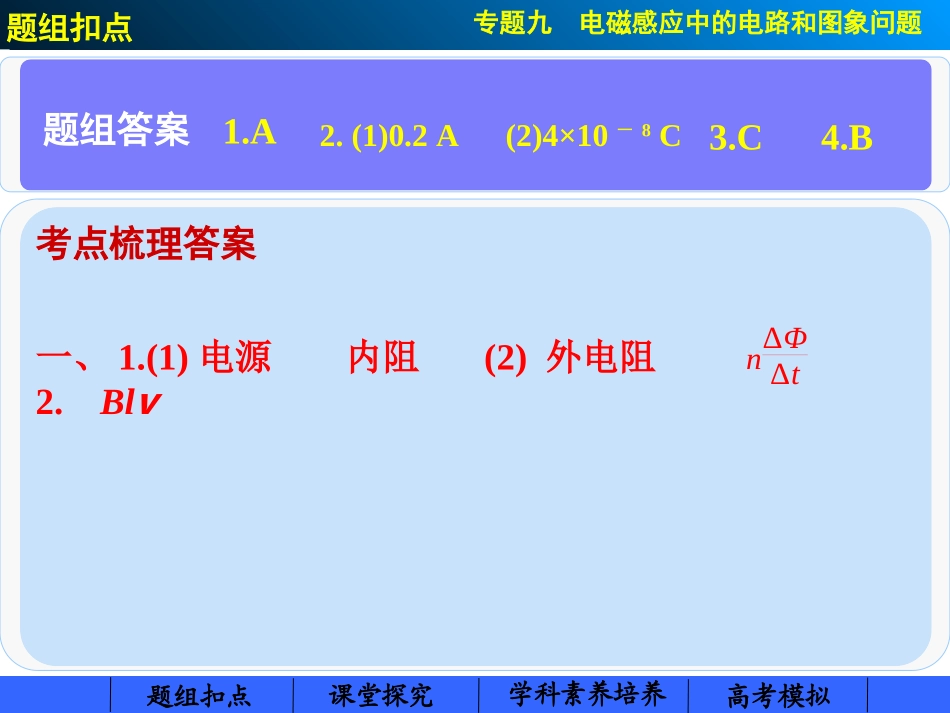

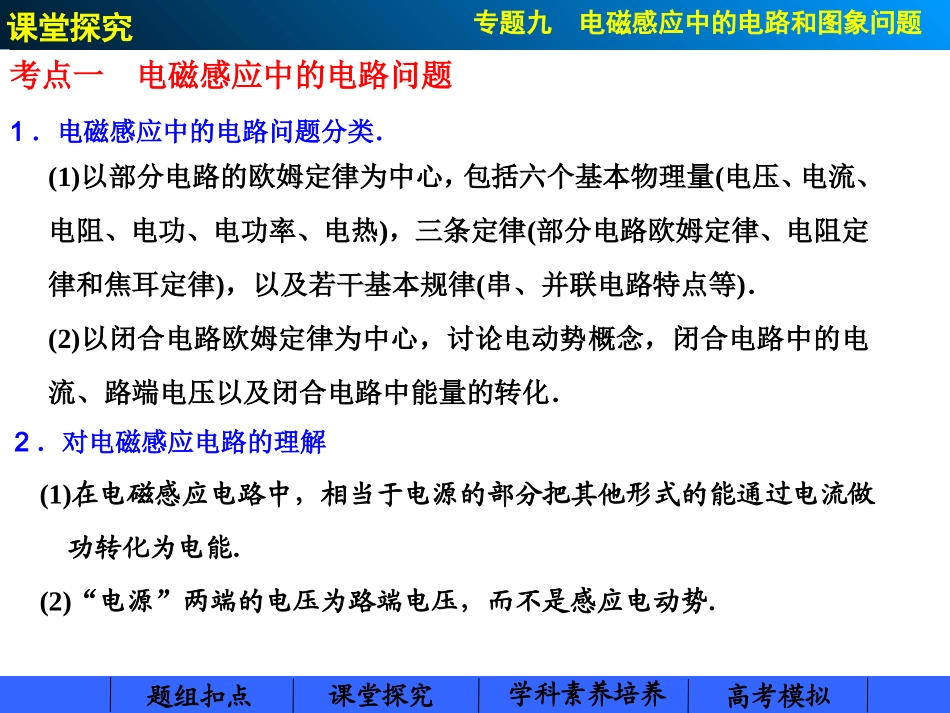

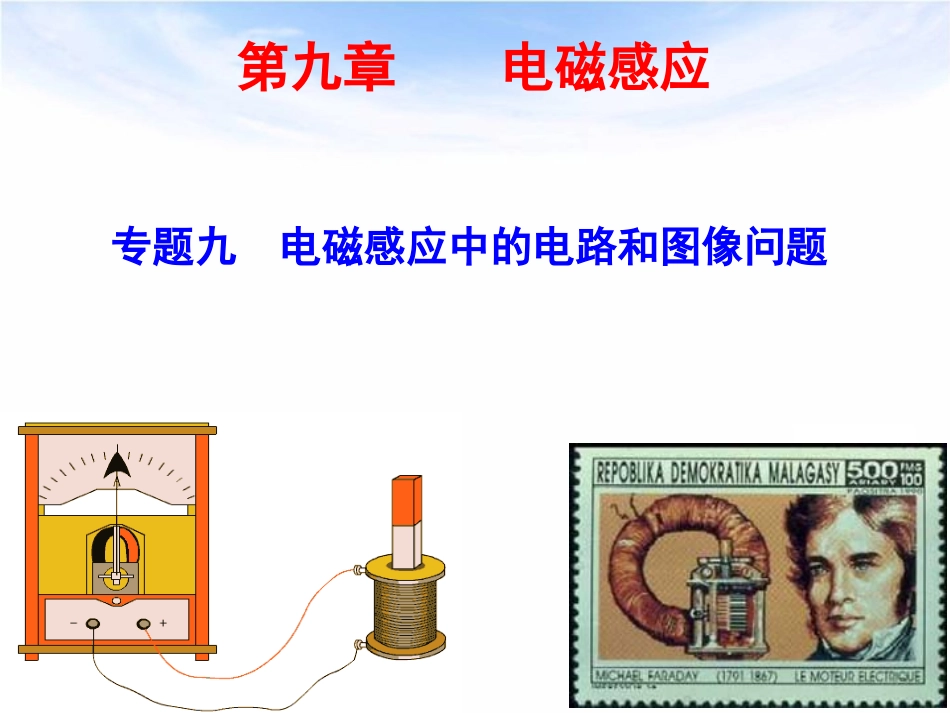

第九章电磁感应专题九电磁感应中的电路和图像问题题组扣点课堂探究学科素养培养高考模拟专题九电磁感应中的电路和图象问题题组答案1.A2.(1)0.2A(2)4×10－8C3.C考点梳理答案一、1.(1)电源内阻(2)外电阻2.Blv题组扣点4.BnΔΦΔt题组扣点课堂探究学科素养培养高考模拟专题九电磁感应中的电路和图象问题考点一电磁感应中的电路问题1．电磁感应中的电路问题分类．(1)以部分电路的欧姆定律为中心，包括六个基本物理量(电压、电流、电阻、电功、电功率、电热)，三条定律(部分电路欧姆定律、电阻定律和焦耳定律)，以及若干基本规律(串、并联电路特点等)．(2)以闭合电路欧姆定律为中心，讨论电动势概念，闭合电路中的电流、路端电压以及闭合电路中能量的转化．2．对电磁感应电路的理解(1)在电磁感应电路中，相当于电源的部分把其他形式的能通过电流做功转化为电能．(2)“电源”两端的电压为路端电压，而不是感应电动势．课堂探究专题九电磁感应中的电路和图象问题题组扣点课堂探究学科素养培养高考模拟【例1】如图5(a)所示，水平放置的两根平行金属导轨，间距L＝0.3m，导轨左端连接R＝0.6Ω的电阻，区域abcd内存在垂直于导轨平面B＝0.6T的匀强磁场，磁场区域宽D＝0.2m．细金属棒A1和A2用长为2D＝0.4m的轻质绝缘杆连接，放置在导轨平面上，并与导轨垂直，每根金属棒在导轨间的电阻均为r＝0.3Ω.导轨电阻不计．使金属棒以恒定速度v＝1.0m/s沿导轨向右穿越磁场．计算从金属棒A1进入磁场(t＝0)到A2离开磁场的时间内，不同时间段通过电阻R的电流强度，并在图(b)中画出．解析t1＝Dv＝0.2s在0～t1时间内，A1产生的感应电动势E1＝BLv＝0.18V.其等效电路如图甲所示甲由图甲知，电路的总电阻R总＝r＋rRr＋R＝0.5Ω总电流为I＝E1R总＝0.36A通过R的电流为IR＝I3＝0.12A课堂探究图5专题九电磁感应中的电路和图象问题题组扣点课堂探究学科素养培养高考模拟【例1】如图5(a)所示，水平放置的两根平行金属导轨，间距L＝0.3m，导轨左端连接R＝0.6Ω的电阻，区域abcd内存在垂直于导轨平面B＝0.6T的匀强磁场，磁场区域宽D＝0.2m．细金属棒A1和A2用长为2D＝0.4m的轻质绝缘杆连接，放置在导轨平面上，并与导轨垂直，每根金属棒在导轨间的电阻均为r＝0.3Ω.导轨电阻不计．使金属棒以恒定速度v＝1.0m/s沿导轨向右穿越磁场．计算从金属棒A1进入磁场(t＝0)到A2离开磁场的时间内，不同时间段通过电阻R的电流强度，并在图(b)中画出．A1离开磁场(t1＝0.2s)至A2刚好进入磁场(t2＝2Dv＝0.4s)的时间内，回路无电流，IR＝0，从A2进入磁场(t2＝0.4s)至离开磁场t3＝2D＋Dv＝0.6s的时间内A2上的感应电动势为E2＝0.18V，其等效电路如图乙所示．乙课堂探究专题九电磁感应中的电路和图象问题题组扣点课堂探究学科素养培养高考模拟【例1】如图5(a)所示，水平放置的两根平行金属导轨，间距L＝0.3m，导轨左端连接R＝0.6Ω的电阻，区域abcd内存在垂直于导轨平面B＝0.6T的匀强磁场，磁场区域宽D＝0.2m．细金属棒A1和A2用长为2D＝0.4m的轻质绝缘杆连接，放置在导轨平面上，并与导轨垂直，每根金属棒在导轨间的电阻均为r＝0.3Ω.导轨电阻不计．使金属棒以恒定速度v＝1.0m/s沿导轨向右穿越磁场．计算从金属棒A1进入磁场(t＝0)到A2离开磁场的时间内，不同时间段通过电阻R的电流强度，并在图(b)中画出．由图乙知，电路总电阻R总′＝0.5Ω，总电流I′＝0.36A，流过R的电流IR＝0.12A，综合以上计算结果，绘制通过R的电流与时间关系如图所示．图乙课堂探究题组扣点课堂探究学科素养培养高考模拟专题九电磁感应中的电路和图象问题解决电磁感应中的电路问题三步曲(1)确定电源．切割磁感线的导体或磁通量发生变化的回路将产生感应电动势，该导体或回路就相当于电源，利用E＝Blvsinθ或E＝nΔΦΔt求感应电动势的大小，利用右手定则或楞次定律判断电流方向．(2)分析电路结构(内、外电路及外电路的串、并联关系)，画出等效电路图．(3)利用电路规律求解．主要应用欧姆定律及串、并联电路的基本性质等列方程求解．课堂探究题组扣点课堂探究学科素养培养高考模拟专题九电磁感应中的电路和图象问题课堂探究【突破训练1】如图6所示，有一个磁感应强度为B的...
