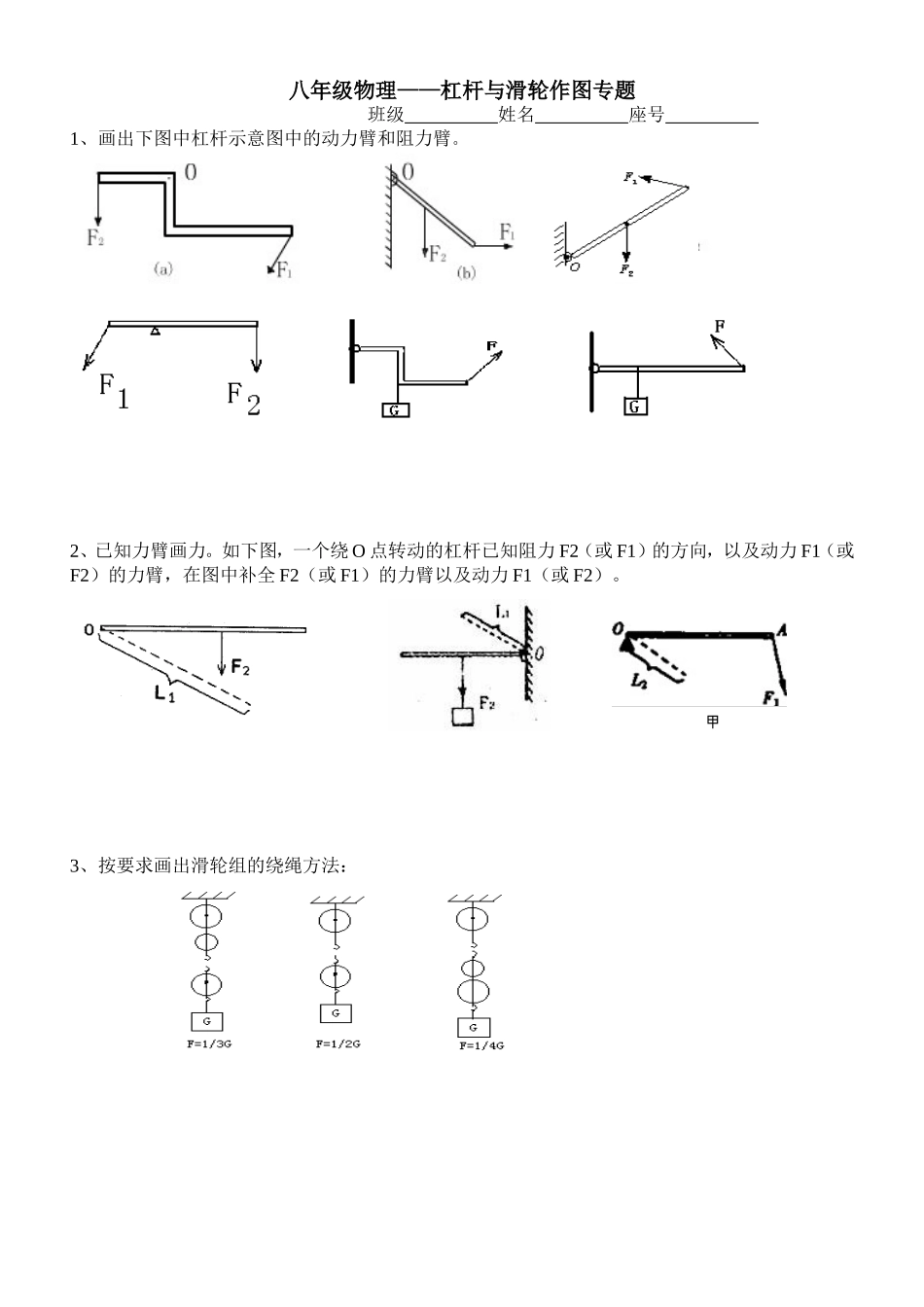

杠杆滑轮画图题_第1页
1/2

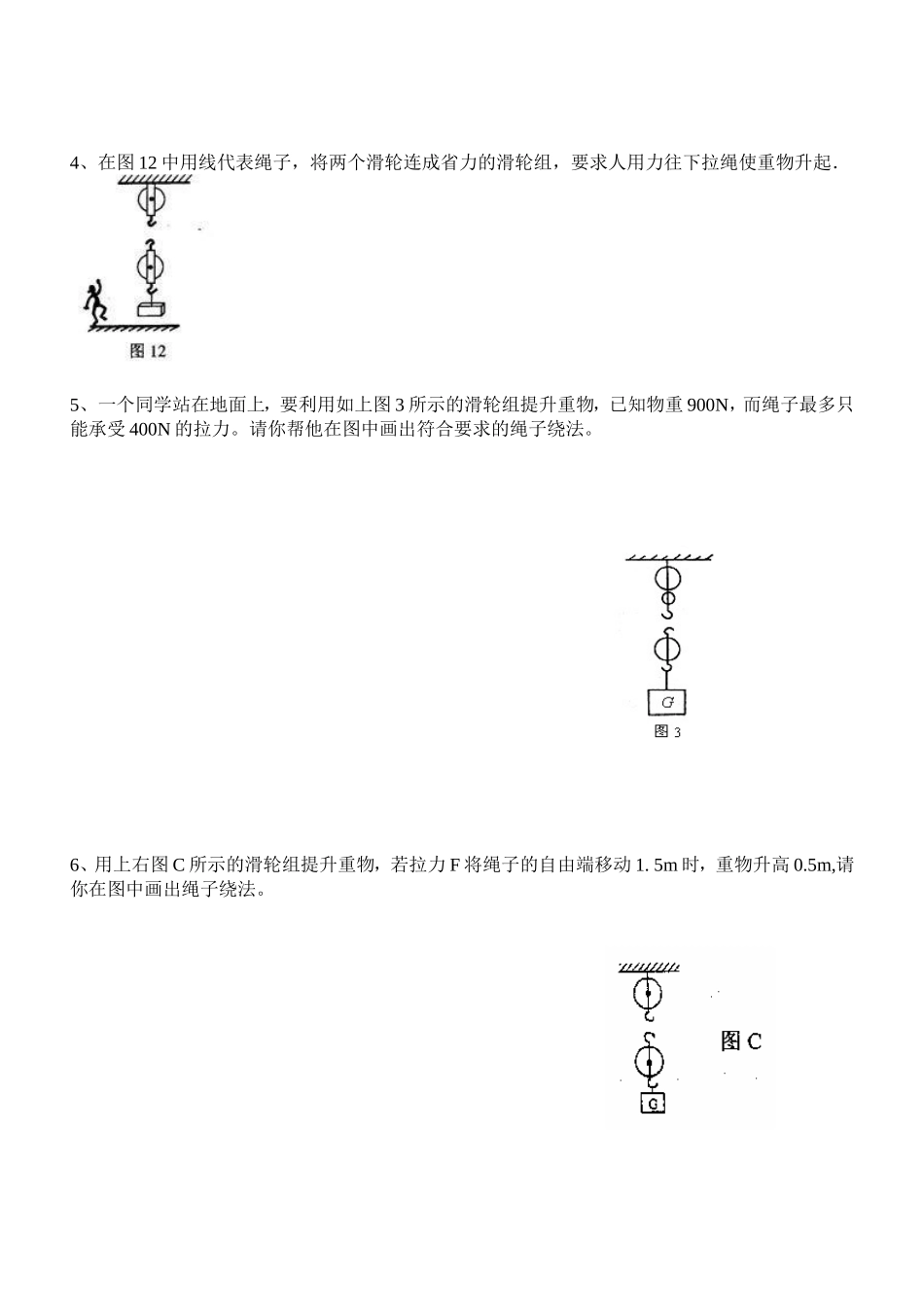

杠杆滑轮画图题_第2页
2/2
八年级物理——杠杆与滑轮作图专题班级姓名座号1、画出下图中杠杆示意图中的动力臂和阻力臂。2、已知力臂画力。如下图,一个绕O点转动的杠杆已知阻力F2(或F1)的方向,以及动力F1(或F2)的力臂,在图中补全F2(或F1)的力臂以及动力F1(或F2)。3、按要求画出滑轮组的绕绳方法:4、在图12中用线代表绳子,将两个滑轮连成省力的滑轮组,要求人用力往下拉绳使重物升起.5、一个同学站在地面上,要利用如上图3所示的滑轮组提升重物,已知物重900N,而绳子最多只能承受400N的拉力。请你帮他在图中画出符合要求的绳子绕法。6、用上右图C所示的滑轮组提升重物,若拉力F将绳子的自由端移动1.5m时,重物升高0.5m,请你在图中画出绳子绕法。
