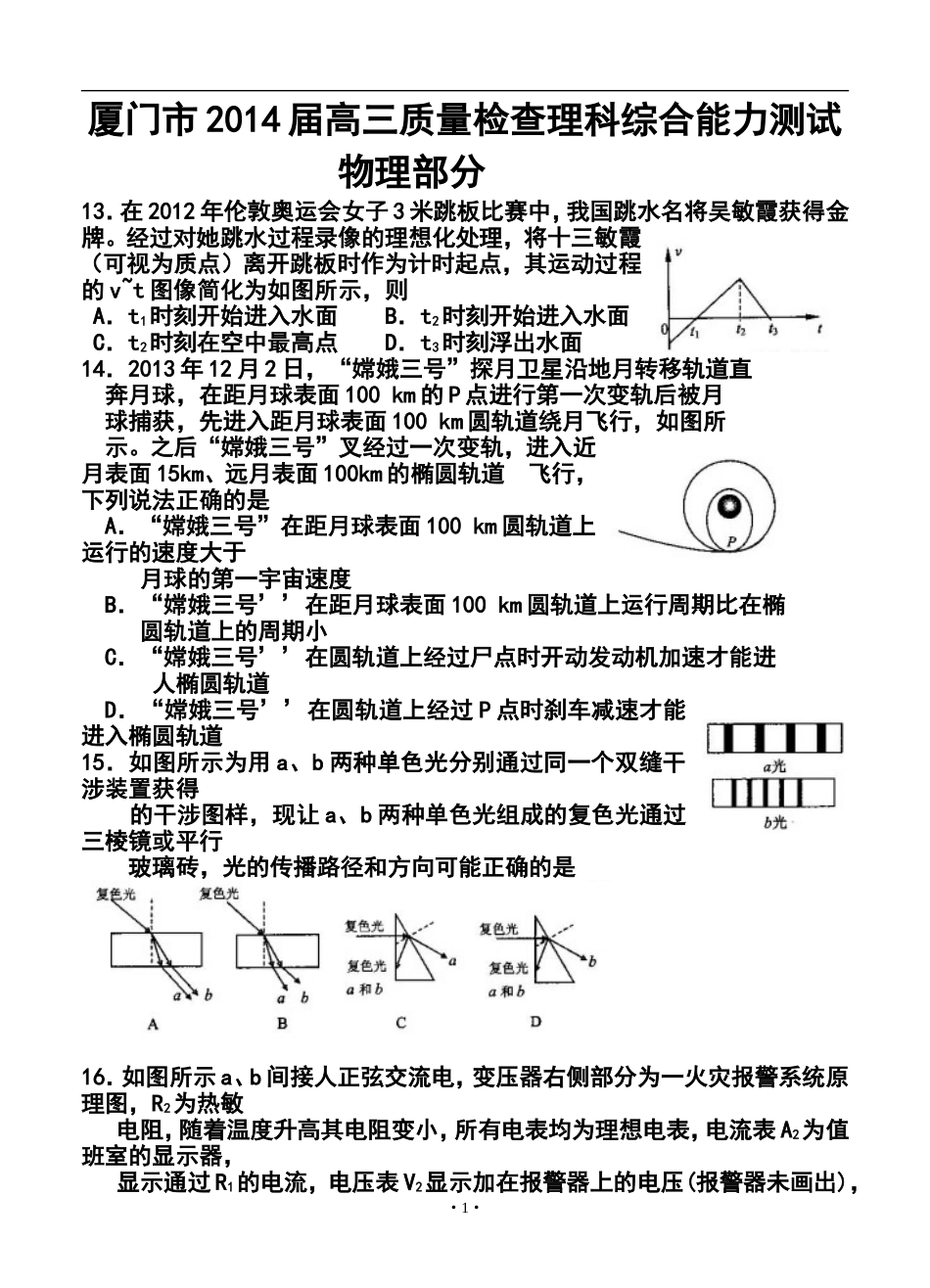

厦门市2014届高三质量检查理科综合能力测试物理部分13．在2012年伦敦奥运会女子3米跳板比赛中，我国跳水名将吴敏霞获得金牌。经过对她跳水过程录像的理想化处理，将十三敏霞（可视为质点）离开跳板时作为计时起点，其运动过程的v~t图像简化为如图所示，则A．t1时刻开始进入水面B．t2时刻开始进入水面C．t2时刻在空中最高点D．t3时刻浮出水面14．2013年12月2日，“嫦娥三号”探月卫星沿地月转移轨道直奔月球，在距月球表面100km的P点进行第一次变轨后被月球捕获，先进入距月球表面100km圆轨道绕月飞行，如图所示。之后“嫦娥三号”叉经过一次变轨，进入近月表面15km、远月表面100km的椭圆轨道飞行，下列说法正确的是A．“嫦娥三号”在距月球表面100km圆轨道上运行的速度大于月球的第一宇宙速度B．“嫦娥三号’’在距月球表面100km圆轨道上运行周期比在椭圆轨道上的周期小C．“嫦娥三号’’在圆轨道上经过尸点时开动发动机加速才能进人椭圆轨道D．“嫦娥三号’’在圆轨道上经过P点时刹车减速才能进入椭圆轨道15．如图所示为用a、b两种单色光分别通过同一个双缝干涉装置获得的干涉图样，现让a、b两种单色光组成的复色光通过三棱镜或平行玻璃砖，光的传播路径和方向可能正确的是16．如图所示a、b间接人正弦交流电，变压器右侧部分为一火灾报警系统原理图，R2为热敏电阻，随着温度升高其电阻变小，所有电表均为理想电表，电流表A2为值班室的显示器，显示通过R1的电流，电压表V2显示加在报警器上的电压(报警器未画出)，·1·R3为一定值电阻。当R2所在处出现火情时，以下说法中正确的是A．V1的示数不变，V2的示数减小B．V1的示数减小，V2的示数减小C．A1的示数增大，A2的示数增大D．A1的示数减小，A2的示数减小17．一列波长大于3.6m的简谐横波沿直线方向由a向b传播,a、b相距6m,a、b两质点的振动图象如图所示。由此可知A．3s末a、b两质点的位移相同B．该波的波长为4mC．该波的波速为2m／sD．该波由口传播到6历时1.5s18．如图，A、B两物体叠放在水平地面上，A物体m=20kg，B物体质量M=30kg。处于水平位置的轻弹簧一端固定于墙壁，另一端与A物体相连，弹簧处于自然状态，其劲度系数为250N／m，A与B之间、B与地面之间的动摩擦因数均为=0.5。现有一水平推力F作用于物体B上使B缓慢地向墙壁移动，当移动0.2m时，水平推力，的大小为(g取10m／s2)A．350NB．300NC．250ND．200N19．(18分)(1)(8分)关于验证机械能守恒定律的实验。请回答下列问题：①某同学安装实验装置并进行实验，释放纸带前瞬间，其中最合理的操作是下图中的_____(填“甲”、“乙”、“丙”或“丁”)②利用打点计时器打出纸带，请将下列步骤按合理顺序排列_______(填选项前字母)A．释放纸带B接通电源C取下纸带D切断电源③在打出的纸带上选取连续打出的三个点A、B、C，如图所示。测出起始点O到A点的距离为so，A、B两点间的距离为s1，B、C两点间的距离为s2，根据前述条·2·件，如果在实验误差允许的范围内满足关系式______，即验证了物体下落过程中机械能是守恒的(已知当地重力加速度为g，使用交流电的周期为T)。④下列叙述的实验处理方法和实验结果，正确的是_________A．该实验中不用天平测重锤的质量，则无法验证机械能守恒定律B该实验选取的纸带，测量发现所打的第一和第二点间的距离为1.7mm，表明打点计时器打第一点时重锤的速度不为零C为了计算方便，本实验中选取一条理想纸带，然后通过对纸带的测量、分析，求出当地的重力加速度的值，再代入表达式：mgh=mv2进行验证D本实验中，实验操作非常规范．数据处理足够精确，实验结果一定是mgh略大于mv2，不可能出现mv2略大于mgh的情况(2)(10分)某探究小组做“测定干电池的电动势和内电阻”的实验。①他们设计了如图所示的甲、乙两个实验原理图，由于干电池的内电阻较小，为使测量结果比较准确，实验中应该选用图1中_________所示的原理图。②为了便于测量．探究小组的付同学将一个R。=3.0的电阻与电池串联后再进行实验，图2为所需的实验器材，其中已连接一部分导线，请你按选中的实验原理图用笔画线代替导线把电路补画完整。·3·③根据付同学测得的数据，在U一I图中描出的点迹如图3...
