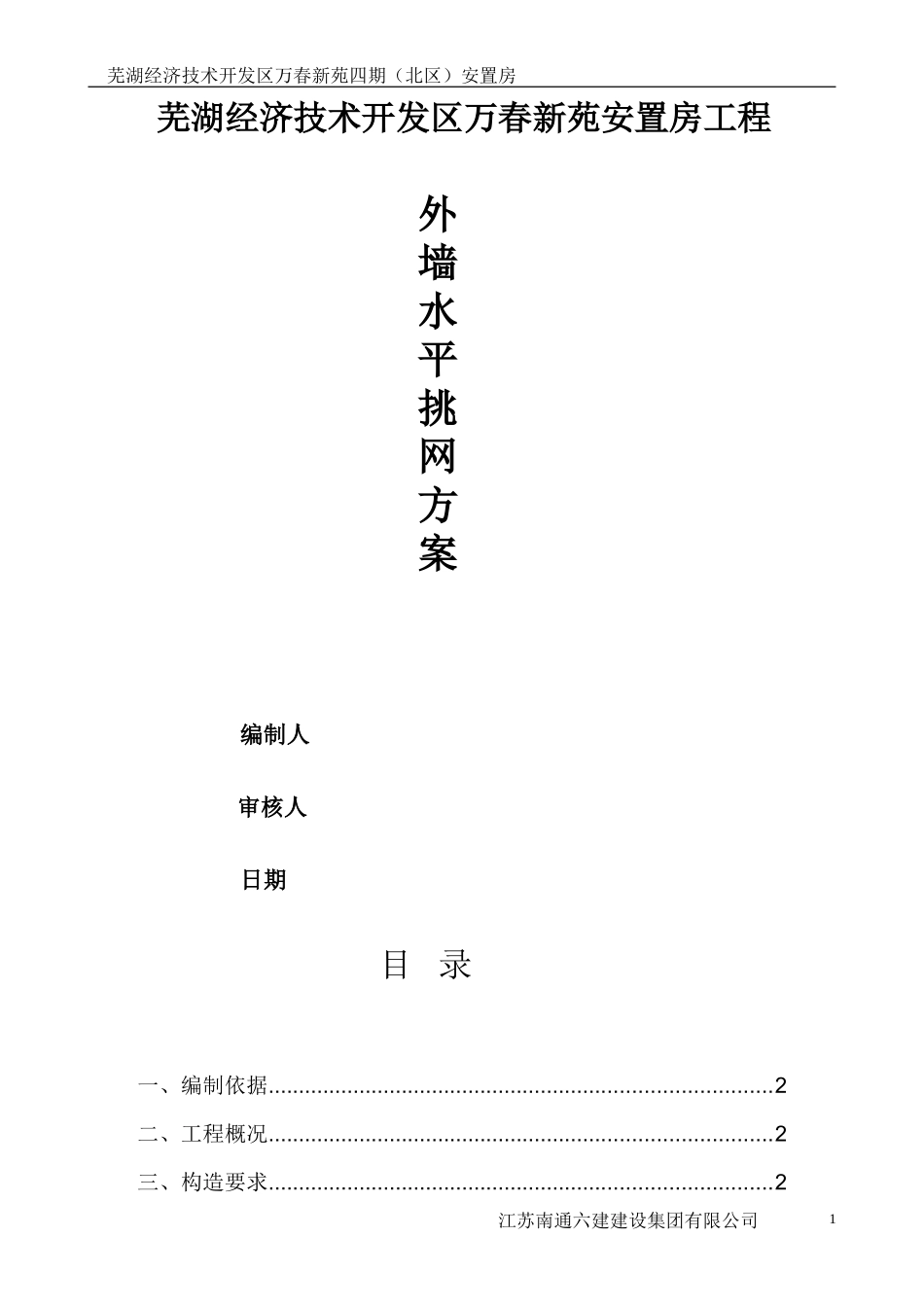

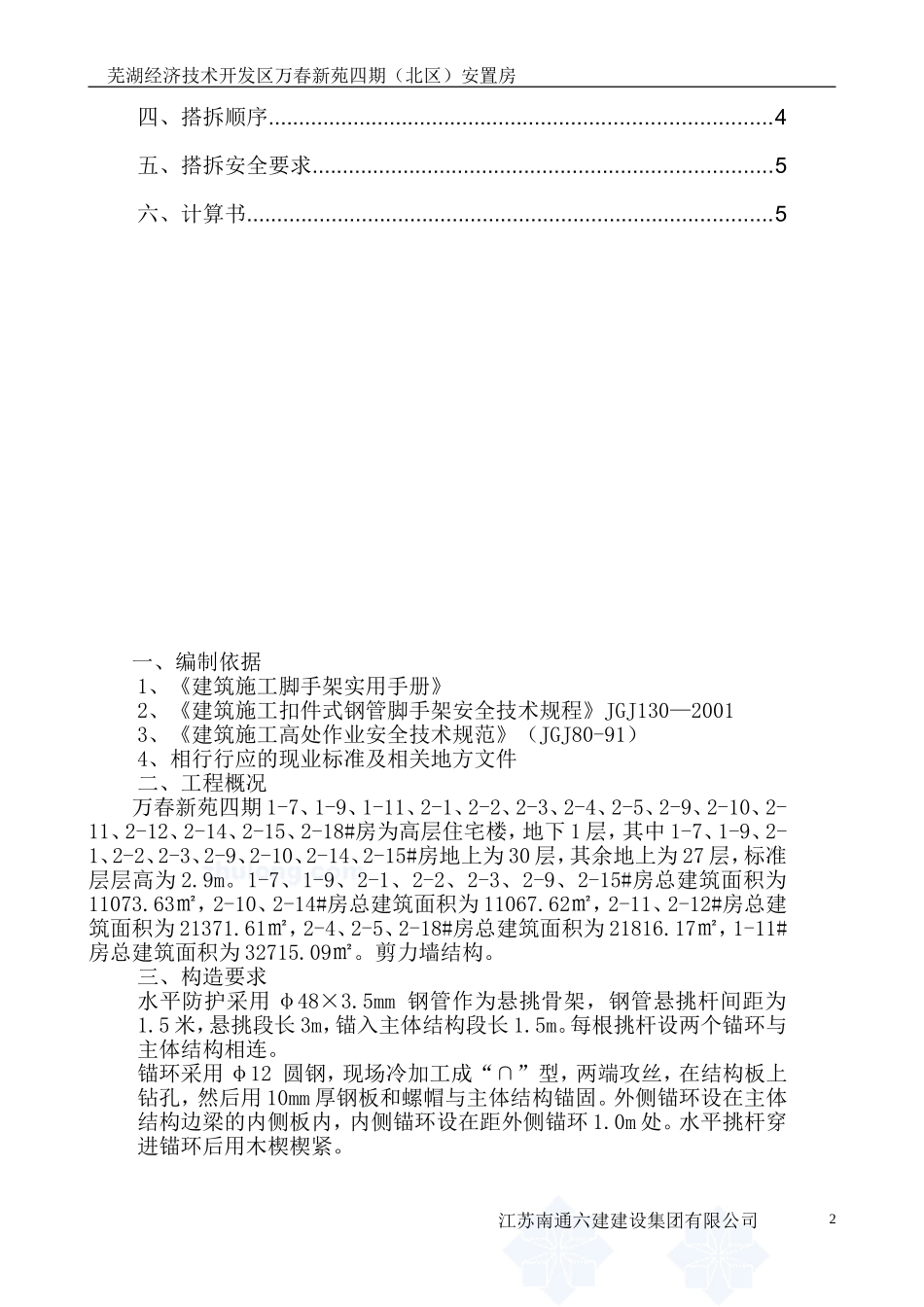

芜湖经济技术开发区万春新苑四期（北区）安置房芜湖经济技术开发区万春新苑安置房工程外墙水平挑网方案编制人审核人日期目录一、编制依据...................................................................................2二、工程概况...................................................................................2三、构造要求...................................................................................2江苏南通六建建设集团有限公司1芜湖经济技术开发区万春新苑四期（北区）安置房四、搭拆顺序...................................................................................4五、搭拆安全要求............................................................................5六、计算书.......................................................................................5一、编制依据1、《建筑施工脚手架实用手册》2、《建筑施工扣件式钢管脚手架安全技术规程》JGJ130—20013、《建筑施工高处作业安全技术规范》（JGJ80-91）4、相行行应的现业标准及相关地方文件二、工程概况万春新苑四期1-7、1-9、1-11、2-1、2-2、2-3、2-4、2-5、2-9、2-10、2-11、2-12、2-14、2-15、2-18#房为高层住宅楼，地下1层，其中1-7、1-9、2-1、2-2、2-3、2-9、2-10、2-14、2-15#房地上为30层，其余地上为27层，标准层层高为2.9m。1-7、1-9、2-1、2-2、2-3、2-9、2-15#房总建筑面积为11073.63㎡，2-10、2-14#房总建筑面积为11067.62㎡，2-11、2-12#房总建筑面积为21371.61㎡，2-4、2-5、2-18#房总建筑面积为21816.17㎡，1-11#房总建筑面积为32715.09㎡。剪力墙结构。三、构造要求水平防护采用φ48×3.5mm钢管作为悬挑骨架，钢管悬挑杆间距为1.5米，悬挑段长3m，锚入主体结构段长1.5m。每根挑杆设两个锚环与主体结构相连。锚环采用φ12圆钢，现场冷加工成“∩”型，两端攻丝，在结构板上钻孔，然后用10mm厚钢板和螺帽与主体结构锚固。外侧锚环设在主体结构边梁的内侧板内，内侧锚环设在距外侧锚环1.0m处。水平挑杆穿进锚环后用木楔楔紧。江苏南通六建建设集团有限公司2芜湖经济技术开发区万春新苑四期（北区）安置房挑杆下部设钢管斜撑，斜撑杆内侧设水平拉杆和立杆形成三角形平面稳定体系，底部设水平扫地杆连接。为提高防护棚安全系数，在挑杆端部斜拉φ13钢丝绳，钢丝绳与建筑物拉结点设在防护棚以上第二层。钢丝绳间距不大于6m，且在防护棚各转角处设置。每根钢管挑杆的悬挑段设3根水平钢管，水平钢管上满铺一层竹跳板，然后上面再铺设一层竹胶板全封闭。悬挑钢管室内尾部加设一根水平连接钢管，提高悬挑构件整体性，防止单根挑杆水平转动。防护棚外侧临边水平杆上设间距1.5m、高1.2m的防护立杆，立杆上端及中部各设一根水平杆。防护栏杆内侧用竹胶板全封闭。江苏南通六建建设集团有限公司3芜湖经济技术开发区万春新苑四期（北区）安置房四、搭拆顺序水平防护棚搭设顺序：钻孔安装锚环→安装悬挑钢管→搭设室内尾部水平连杆→锚环处楔紧加固→搭设悬挑段水平杆（由室内向外进行，并边搭设边铺竹跳板）→搭设底部斜撑钢管→斜拉钢丝绳→搭设外立面防护栏杆→栏杆内侧封竹胶板→竹跳板上铺设竹胶板→验收水平防护棚的拆除：遵循先搭设后拆除的原则。五、搭拆安全要求1、在水平防护搭设和拆除前，必须进行安全技术交底。2、高处作业人员必须经过专业技术培训及专业考试合格，持证上岗。3、防护棚采用的钢管、扣件等材料必须符合JGJ130-2001《建筑施工扣件式钢管脚手架安全技术规范》及有关标准要求。4、搭设和拆除水平防护棚时，操作工人的“安全三宝”必须齐备，且应正确使用。5、在防护棚搭拆时，应避免上下同时作业，把操作时间错开。6、搭拆防护棚时，所有材料、工具应堆放在建筑物外边线以内至少2m，堆码高度不超过1m。7、拆除的材料必须传递到楼层内并及时运走，严禁高空抛掷。8、搭拆防护棚时，应在地面设置警戒区，并派专人监护。9、防护棚搭拆时，要有专人指挥。管理人员要做到：眼勤、腿勤、嘴勤，对危险情况要积极采取有效安全防护措施，确...
