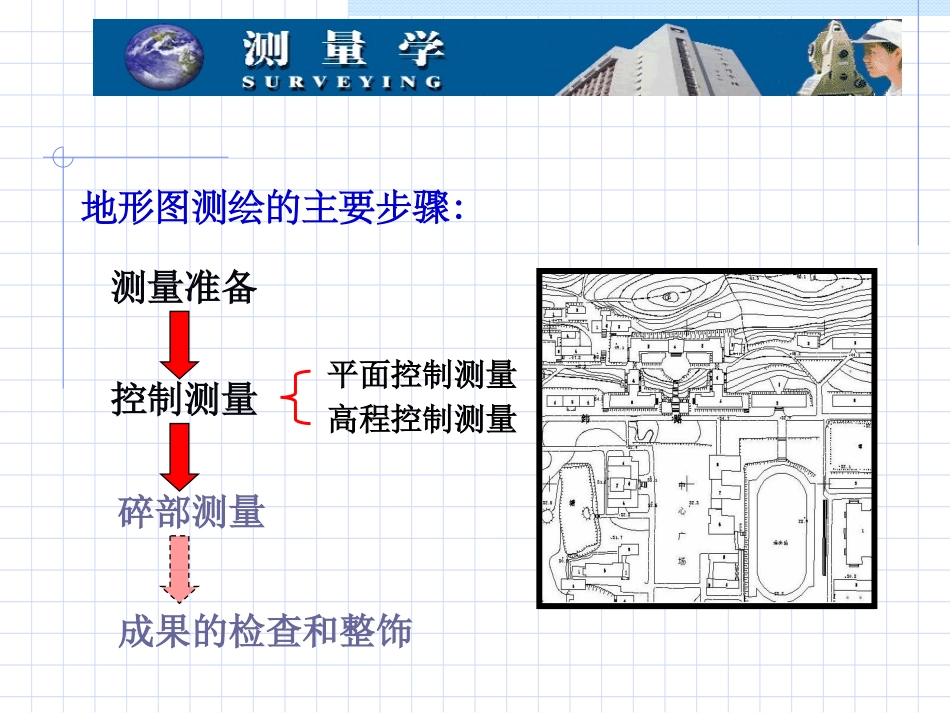

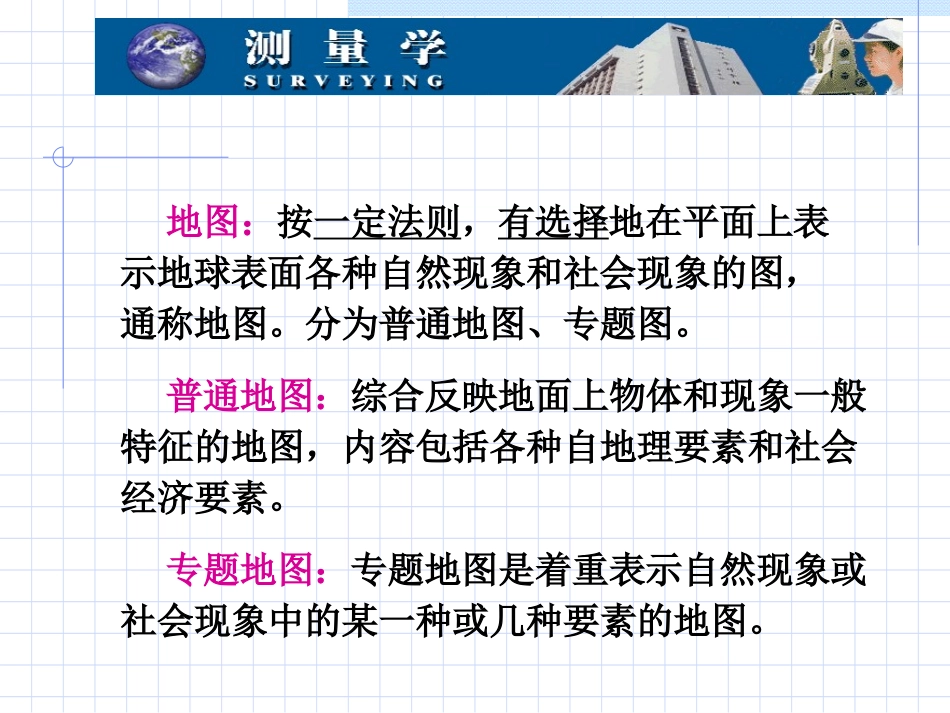

测量学主讲：郭朝霞surveying测量准备地形图测绘的主要步骤：控制测量碎部测量成果的检查和整饰平面控制测量高程控制测量地图：按一定法则，有选择地在平面上表示地球表面各种自然现象和社会现象的图，通称地图。分为普通地图、专题图。普通地图：综合反映地面上物体和现象一般特征的地图，内容包括各种自地理要素和社会经济要素。专题地图：专题地图是着重表示自然现象或社会现象中的某一种或几种要素的地图。地物：地面上各种天然和人工构筑的固定物体。地物和地貌合称地形。平面图：如果仅仅表示地物的形状和平面位置，而不表示地面起伏的地图。地貌：地球表面高低起伏的形态。地形图：按一定的比例尺，用规定的符号表示地物、地貌平面位置和高程的正射投影图，是普通地图的一种。8大比例尺地形图的测绘8.1地形图比例尺8.2地物、地貌的表示方法8.3测图前的准备工作8.4地物的测绘8.6地形图的拼接、整饰、检查与验收8.5地貌的测绘8.1.1比例尺的表示方法第一节地形图比例尺地形图上某一线段的长度与地面上相应线段的实际水平长度之比，称为地形图的比例尺。一、数字比例尺11/dMDDdM为比例尺分母，比例尺的大小是以比例尺的分数值来衡量的，分数值越大(分母M越小)，比例尺越大。一、大比例尺：1/500，1/1000，1/2000，1/5000二、中比例尺：1/1万，1/2.5万，1/5万，1/10万8.1.2比例尺的分类三、小比例尺:1/20万，1/50万，1/100万二、图示比例尺一、测图时可以根据比例尺的精度取舍地物。图上0.1mm所表示的实地水平长度，称为比例尺的精度。比例尺越大，精度越高，表示地物和地貌的情况越详细。二、根据实际应用所需的最小尺寸选择测图的比例尺。8.1.3比例尺的精度比例尺1/5001/10001/25001/5000比例尺精度（m)0.050.10.250.58.2.1地物符号第二节地物、地貌的表示方法地形图上用不同的符号表示不同的地物和地貌，称为地形图的图式。包括地物符号，地貌符号和注记符号。一、比例符号：能将地物的形状、大小和位置按比例尺缩小绘在图上，以表达轮廓特征的符号。二、非比例符号：一些具有特征意义的地物轮廓较小，不能按比例缩小绘在图上，就采用统一尺寸，用规定的符号来表示，如消防栓，路灯，井盖等。三、半依比例符号：一些呈线状延伸的地物，其长度能按比例锁绘，而宽度不能按比例缩绘，需用一定的符号来表示，如铁路，围墙，栅栏等。绘制地物符号时应当注意：1）规则的几何图形符号(圆形、正方形、三角形等)，以图形几何中心点为实地地物的中心位置。1、非比例符号的中心位置与该地物实地的中心位置之间的关系。2）底部为直线的符号(独立树等)，以符号的直线顶点为实地地物的中心位置。3）宽底符号(烟囱、岗亭等)，以符号底部中心为实地地物的中心位置。4）几种图形组合符号(路灯、消火栓等)，以符号下方图形的几何中心为实地地物的中心位置。5）下方无底线的符号(窑洞等)，以符号下方两端点连线中心为实地地物的中心位置。2、各种符号均根据规定尺寸，按直立方向描绘。3、比例、半比例和非比例符号的使用界限是相对的。一、等高线的原理等高线是地面上高程相等的相邻各点所连成的连续闭合曲线。8.2.2地貌符号相邻等高线之间的水平距离称为等高线平距，常以d表示。相邻等高线之间的高差称之为等高距，常以h表示。二、等高距和平距在同一幅地形图中，等高距是相同的；等高线平距越小，地面坡度就越大；平距越大，则坡度越小；坡度相同，平距相等。比例尺地形1/5001/10001/2500平地0.50.50.5(或1.0）丘陵地0.50.5(或1.0）1.0山地0.5(或1.0）1.01.0高山地1.01.0(或2.0）2.01、山丘和洼地三、典型地貌的等高线2、山脊和山谷3、鞍部4、陡崖1、首曲线：在同一幅图上，按规定的等高距描绘的等高线称首曲线，也称基本等高线。用细实线表示。四、等高线的分类2、计曲线：为了读图方便，凡是高程能被5倍基本等高距整除的等高线加粗描绘，称为计曲线。3、间曲线：为显示局部地貌的需要，按二分之一基本等高距描绘的等高线，一般用长虚线表示。4、助曲线：按四分之一基本等高距描绘的等高线，一般用短虚线表示。五、等高线的特性1、同一条等高线上各点的高程都相等。2、等高线是闭合曲线，...
