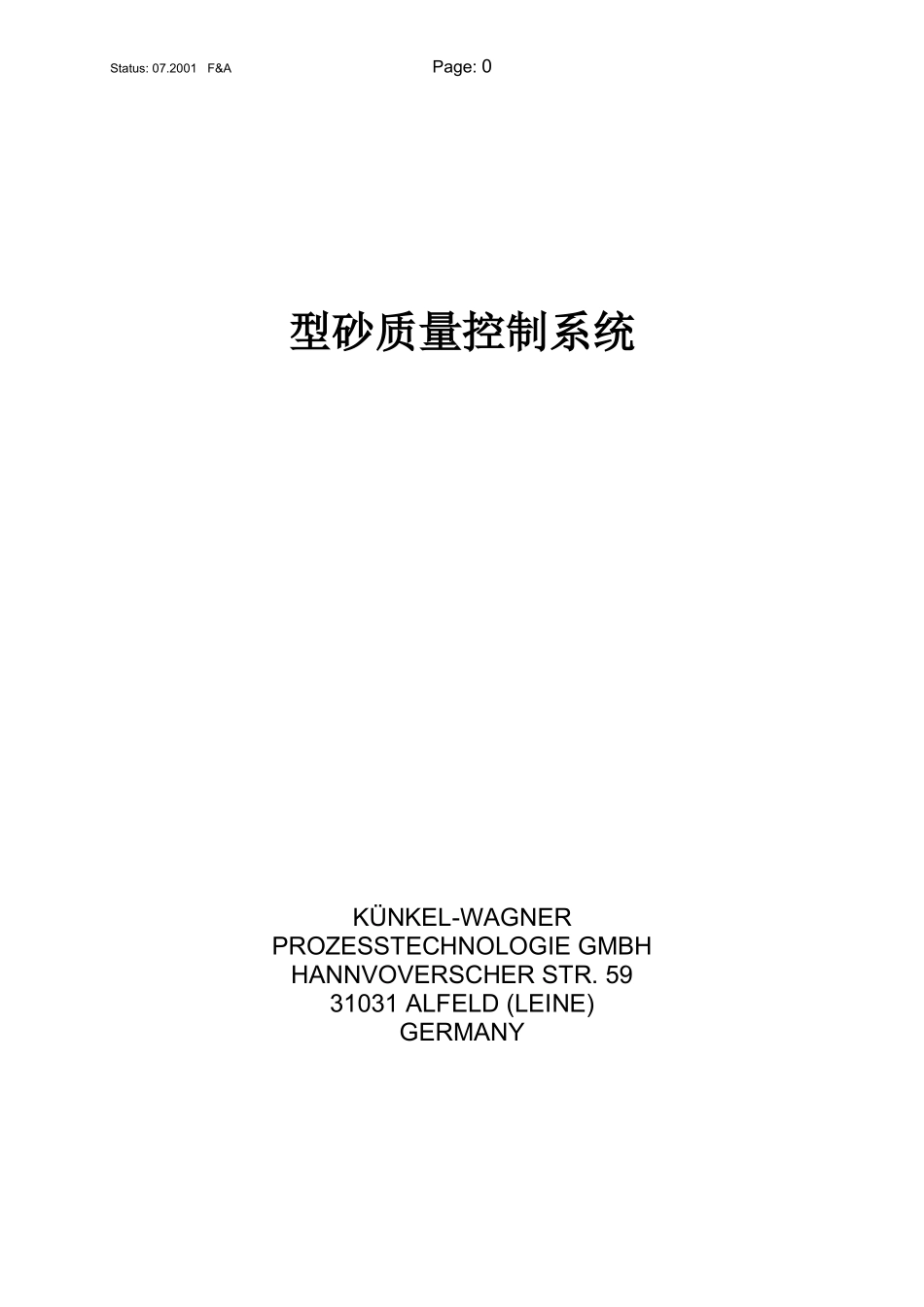

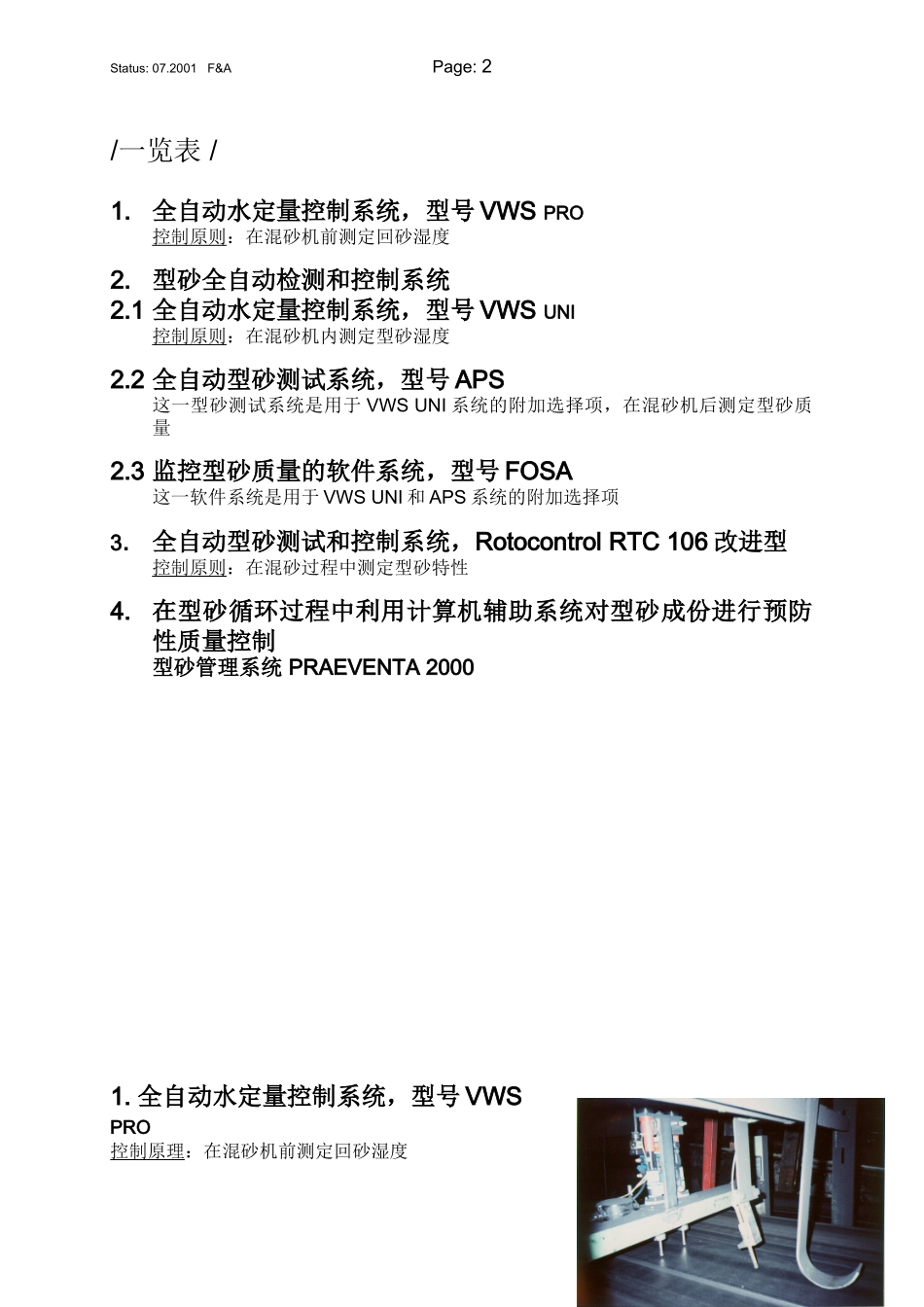

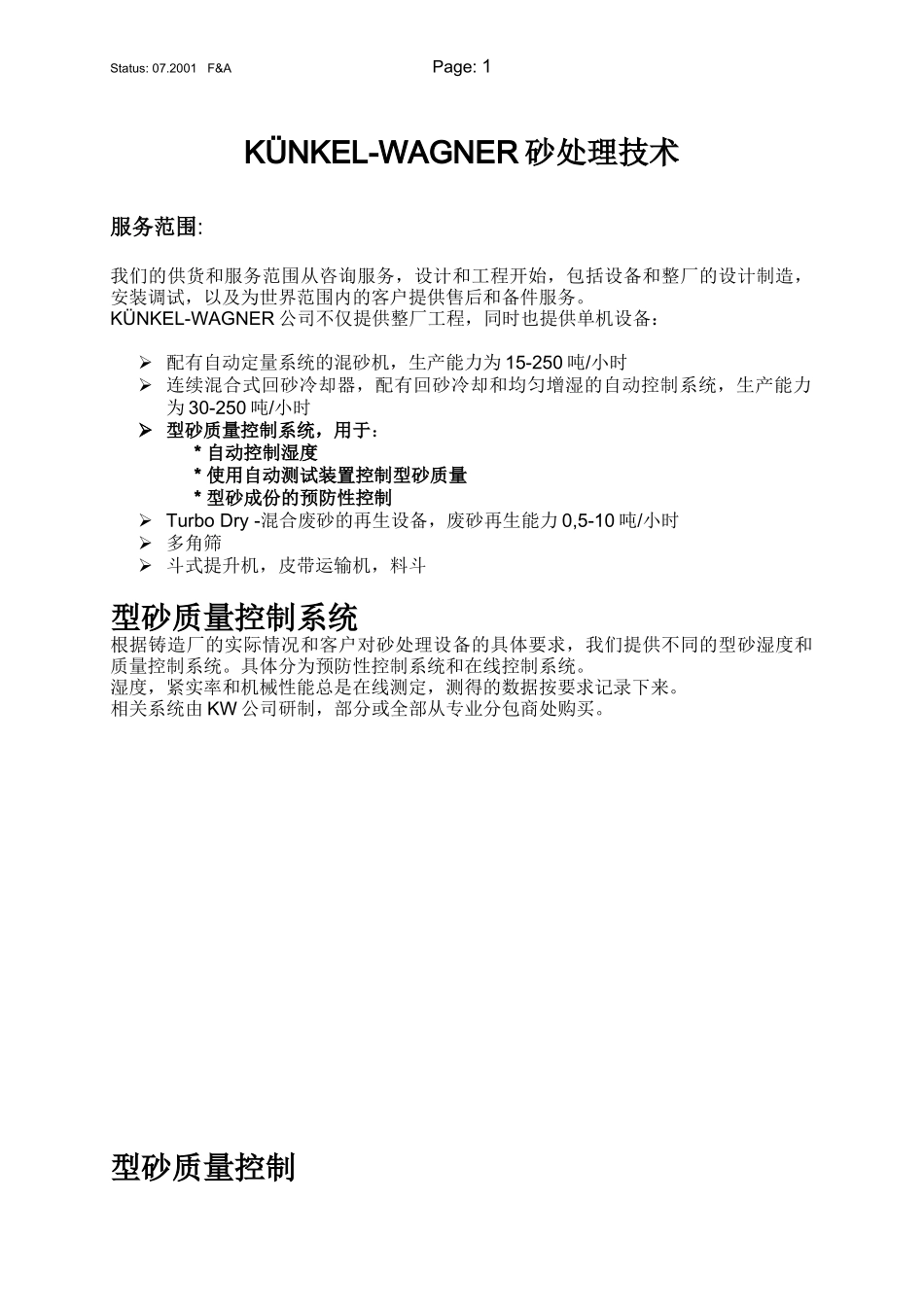

Status:07.2001F&APage:0型砂质量控制系统KÜNKEL-WAGNERPROZESSTECHNOLOGIEGMBHHANNVOVERSCHERSTR.5931031ALFELD(LEINE)GERMANYStatus:07.2001F&APage:1KÜNKEL-WAGNER砂处理技术服务范围:我们的供货和服务范围从咨询服务,设计和工程开始,包括设备和整厂的设计制造,安装调试,以及为世界范围内的客户提供售后和备件服务。KÜNKEL-WAGNER公司不仅提供整厂工程,同时也提供单机设备:配有自动定量系统的混砂机,生产能力为15-250吨/小时连续混合式回砂冷却器,配有回砂冷却和均匀增湿的自动控制系统,生产能力为30-250吨/小时型砂质量控制系统,用于:*自动控制湿度*使用自动测试装置控制型砂质量*型砂成份的预防性控制TurboDry-混合废砂的再生设备,废砂再生能力0,5-10吨/小时多角筛斗式提升机,皮带运输机,料斗型砂质量控制系统根据铸造厂的实际情况和客户对砂处理设备的具体要求,我们提供不同的型砂湿度和质量控制系统。具体分为预防性控制系统和在线控制系统。湿度,紧实率和机械性能总是在线测定,测得的数据按要求记录下来。相关系统由KW公司研制,部分或全部从专业分包商处购买。型砂质量控制Status:07.2001F&APage:2/一览表/1.全自动水定量控制系统,型号VWSPRO控制原则:在混砂机前测定回砂湿度2.型砂全自动检测和控制系统2.1全自动水定量控制系统,型号VWSUNI控制原则:在混砂机内测定型砂湿度2.2全自动型砂测试系统,型号APS这一型砂测试系统是用于VWSUNI系统的附加选择项,在混砂机后测定型砂质量2.3监控型砂质量的软件系统,型号FOSA这一软件系统是用于VWSUNI和APS系统的附加选择项3.全自动型砂测试和控制系统,RotocontrolRTC106改进型控制原则:在混砂过程中测定型砂特性4.在型砂循环过程中利用计算机辅助系统对型砂成份进行预防性质量控制型砂管理系统PRAEVENTA20001.全自动水定量控制系统,型号VWSPRO控制原理:在混砂机前测定回砂湿度Status:07.2001F&APage:3系统包括:湿度和温度测试探头,位于回砂秤给料输送皮带上。他们是自清理式的,维护和清理各自独立。在给料输送机旁的一个单独的控制柜内进行数据综合,曲线标定控制和湿度确定。湿度值被传送到砂处理设备的控制系统(PLC)。软件程序确定所需加水量。这个程序是整个控制系统的一部分。确定加水量的所有的参数都可显示在屏幕上,并能通过砂处理设备的可视系统进行调整。水箱用于本批混砂全部水量的中间存储和混砂开始时的快速加水。用于加水的电磁阀组件。电磁阀组件包括电磁阀,减压阀和水量脉冲计数器。作为选择项水箱可以配备称重单元。加水控制通过砂处理设备的PLC实现。加水量能通过砂处理设备的可视系统显示并记录下来。功能描述:参数测定回砂定量加入的同时由耐磨且准确的传感器测量回砂湿度和温度,所有测得的数据(大约50组数据)被传送到砂处理设备的PLC。计算定量加入回砂的同时进行本碾所需加水量的计算。这样保证了在回砂称重的同时也确定了需要的加水量。加水量取决于给定的恒定的型砂紧实率当计算加水量的时候,型砂温度(影响制备和运输中的蒸发)和配方(辅料的种类和数量)根据经过实践检验的计算法则被考虑到计算中去。定量计算出的加水量暂时存储于水箱中。这样会减少计量过程中的操作动作。混砂机全部水量在混砂过程的开始快速加入,先于辅料的加入。这样可以使有效混合阶段最长,获得有效混合的最佳条件。系统当然也允许设定单独的混和阶段长短,例如湿混阶段的长短。应用适用于回砂通过砂斗技术很好地进行均匀混合的铸造厂。为了最终保证型砂的质量,建议每天要对型砂的技术指标(机械性能和紧实率)进行控制以及至少每周对型砂成分进行测定(活化黏土含量,细粒粉尘含量和烧失)。2.全自动型砂检查和控制系统2.1全自动水定量控制系统,型号VWSUNI单元控制原则:在混砂机内测定型砂湿度混砂机-PLCStatus:07.2001F&APage:4精细加水的控制系统砂斗湿度传感器(选项)称重装置称重传感器湿度传感器水流量表水箱水阀混砂机温度传感器系统包括:测量型砂湿度的自清理电极,包括固定装置,安装在混砂机上温度探头,安装在混砂机上控制单元MICOMP,安装在砂...
