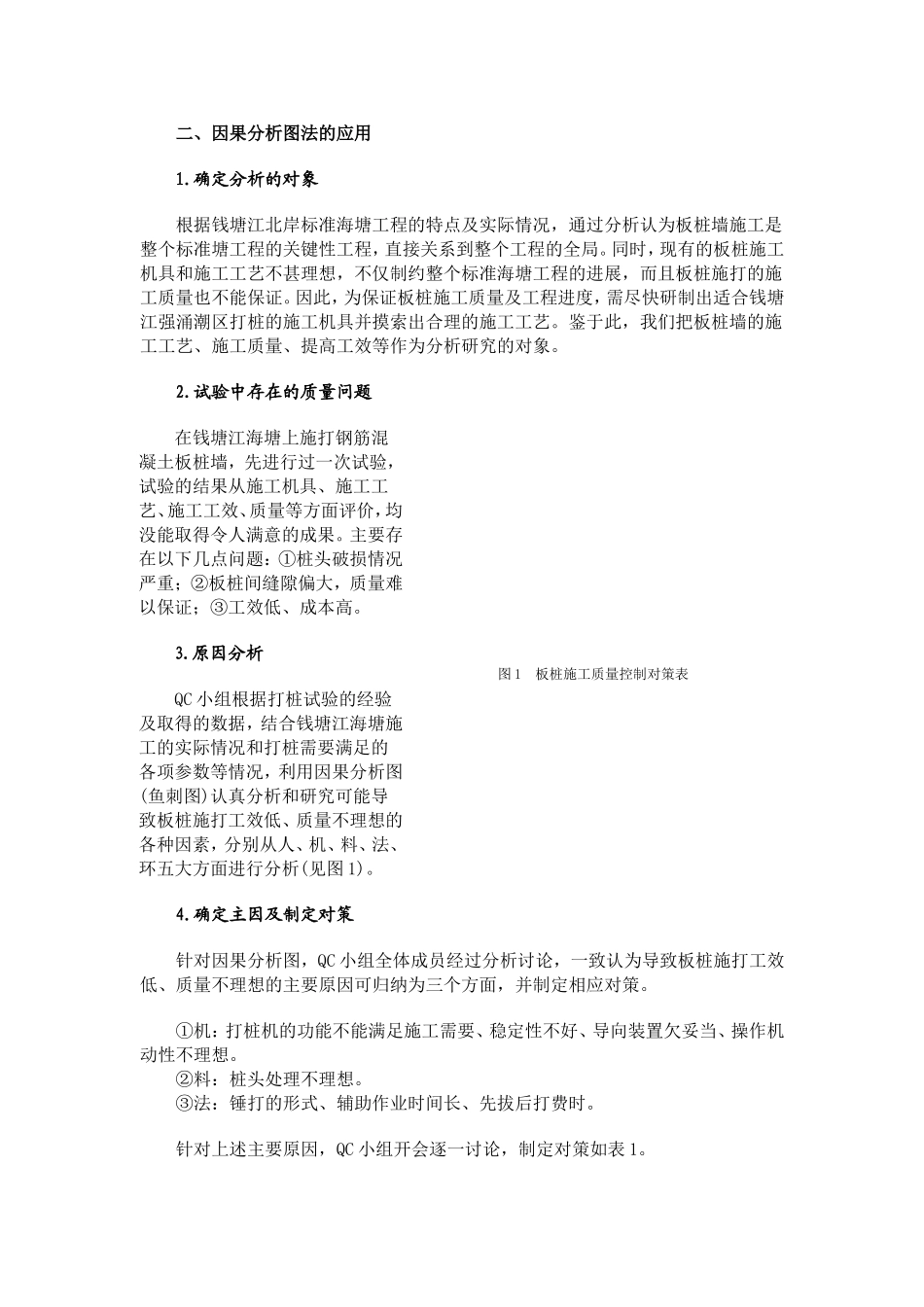

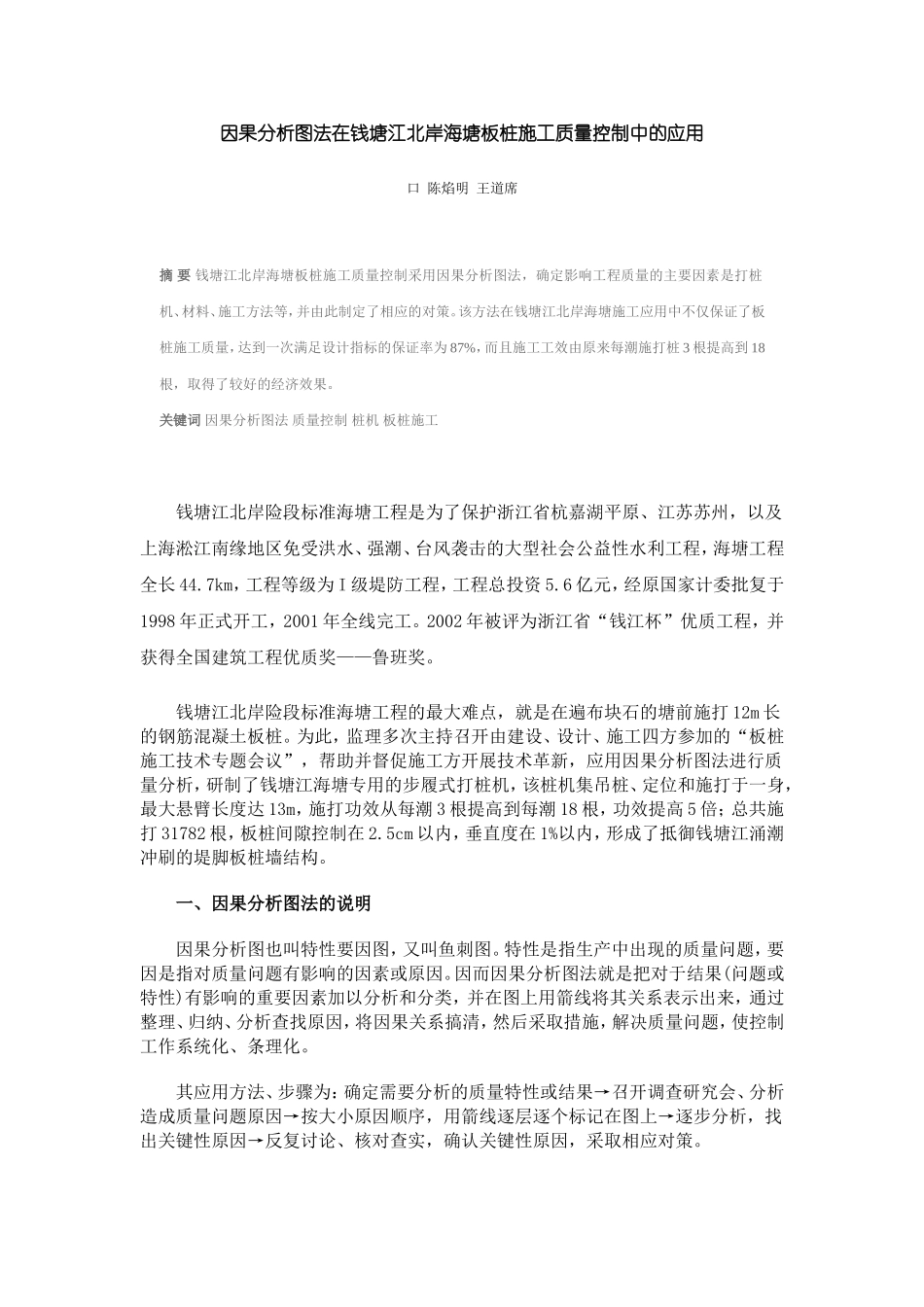

因果分析图法在钱塘江北岸海塘板桩施工质量控制中的应用口陈焰明王道席摘要钱塘江北岸海塘板桩施工质量控制采用因果分析图法，确定影响工程质量的主要因素是打桩机、材料、施工方法等，并由此制定了相应的对策。该方法在钱塘江北岸海塘施工应用中不仅保证了板桩施工质量，达到一次满足设计指标的保证率为87%，而且施工工效由原来每潮施打桩3根提高到18根，取得了较好的经济效果。关键词因果分析图法质量控制桩机板桩施工钱塘江北岸险段标准海塘工程是为了保护浙江省杭嘉湖平原、江苏苏州，以及上海淞江南缘地区免受洪水、强潮、台风袭击的大型社会公益性水利工程，海塘工程全长44.7km，工程等级为I级堤防工程，工程总投资5.6亿元，经原国家计委批复于1998年正式开工，2001年全线完工。2002年被评为浙江省“钱江杯”优质工程，并获得全国建筑工程优质奖——鲁班奖。钱塘江北岸险段标准海塘工程的最大难点，就是在遍布块石的塘前施打12m长的钢筋混凝土板桩。为此，监理多次主持召开由建设、设计、施工四方参加的“板桩施工技术专题会议”，帮助并督促施工方开展技术革新，应用因果分析图法进行质量分析，研制了钱塘江海塘专用的步履式打桩机，该桩机集吊桩、定位和施打于一身，最大悬臂长度达13m，施打功效从每潮3根提高到每潮18根，功效提高5倍；总共施打31782根，板桩间隙控制在2.5cm以内，垂直度在1%以内，形成了抵御钱塘江涌潮冲刷的堤脚板桩墙结构。一、因果分析图法的说明因果分析图也叫特性要因图，又叫鱼刺图。特性是指生产中出现的质量问题，要因是指对质量问题有影响的因素或原因。因而因果分析图法就是把对于结果(问题或特性)有影响的重要因素加以分析和分类，并在图上用箭线将其关系表示出来，通过整理、归纳、分析查找原因，将因果关系搞清，然后采取措施，解决质量问题，使控制工作系统化、条理化。其应用方法、步骤为：确定需要分析的质量特性或结果→召开调查研究会、分析造成质量问题原因→按大小原因顺序，用箭线逐层逐个标记在图上→逐步分析，找出关键性原因→反复讨论、核对查实，确认关键性原因，采取相应对策。二、因果分析图法的应用1.确定分析的对象根据钱塘江北岸标准海塘工程的特点及实际情况，通过分析认为板桩墙施工是整个标准塘工程的关键性工程，直接关系到整个工程的全局。同时，现有的板桩施工机具和施工工艺不甚理想，不仅制约整个标准海塘工程的进展，而且板桩施打的施工质量也不能保证。因此，为保证板桩施工质量及工程进度，需尽快研制出适合钱塘江强涌潮区打桩的施工机具并摸索出合理的施工工艺。鉴于此，我们把板桩墙的施工工艺、施工质量、提高工效等作为分析研究的对象。2.试验中存在的质量问题在钱塘江海塘上施打钢筋混凝土板桩墙，先进行过一次试验，试验的结果从施工机具、施工工艺、施工工效、质量等方面评价，均没能取得令人满意的成果。主要存在以下几点问题：①桩头破损情况严重；②板桩间缝隙偏大，质量难以保证；③工效低、成本高。3.原因分析QC小组根据打桩试验的经验及取得的数据，结合钱塘江海塘施工的实际情况和打桩需要满足的各项参数等情况，利用因果分析图(鱼刺图)认真分析和研究可能导致板桩施打工效低、质量不理想的各种因素，分别从人、机、料、法、环五大方面进行分析(见图1)。图1板桩施工质量控制对策表4.确定主因及制定对策针对因果分析图，QC小组全体成员经过分析讨论，一致认为导致板桩施打工效低、质量不理想的主要原因可归纳为三个方面，并制定相应对策。①机：打桩机的功能不能满足施工需要、稳定性不好、导向装置欠妥当、操作机动性不理想。②料：桩头处理不理想。③法：锤打的形式、辅助作业时间长、先拔后打费时。针对上述主要原因，QC小组开会逐一讨论，制定对策如表1。表1板桩施工质量控制对策表主要原因对策预期目标机的因素①打桩机的功能不能满足施工需要。②桩机整体稳定性不好。③导向装置欠妥当。④桩机操作机动性不理想。①组织桩机生产厂家和工地技术人员对桩机功能进行改良。②观察桩机不稳定的原因，采取相应措施进行处理。③改变导向装置和导向架长度。④改变桩机底盘和改进操作手段。桩机能够...
