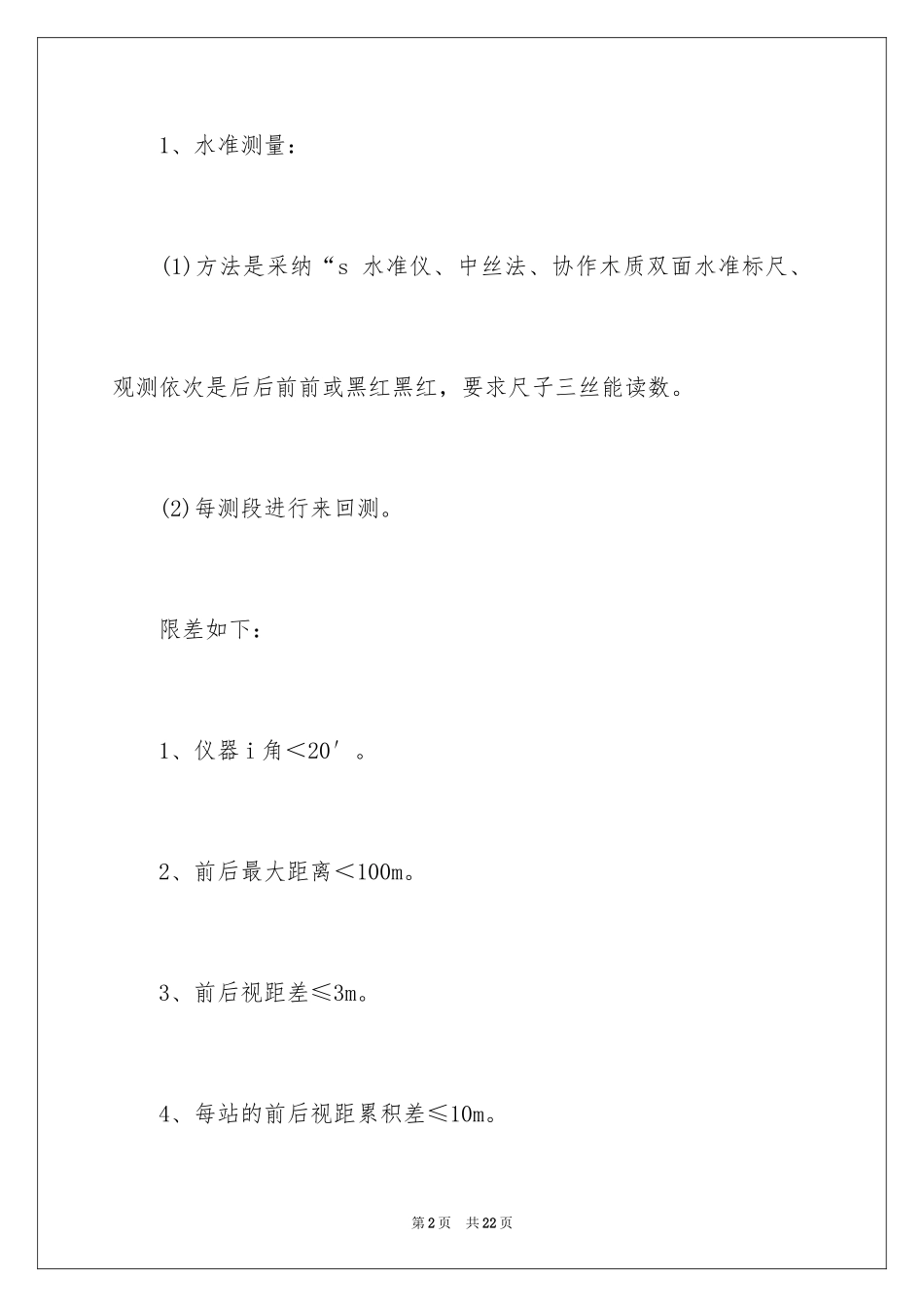

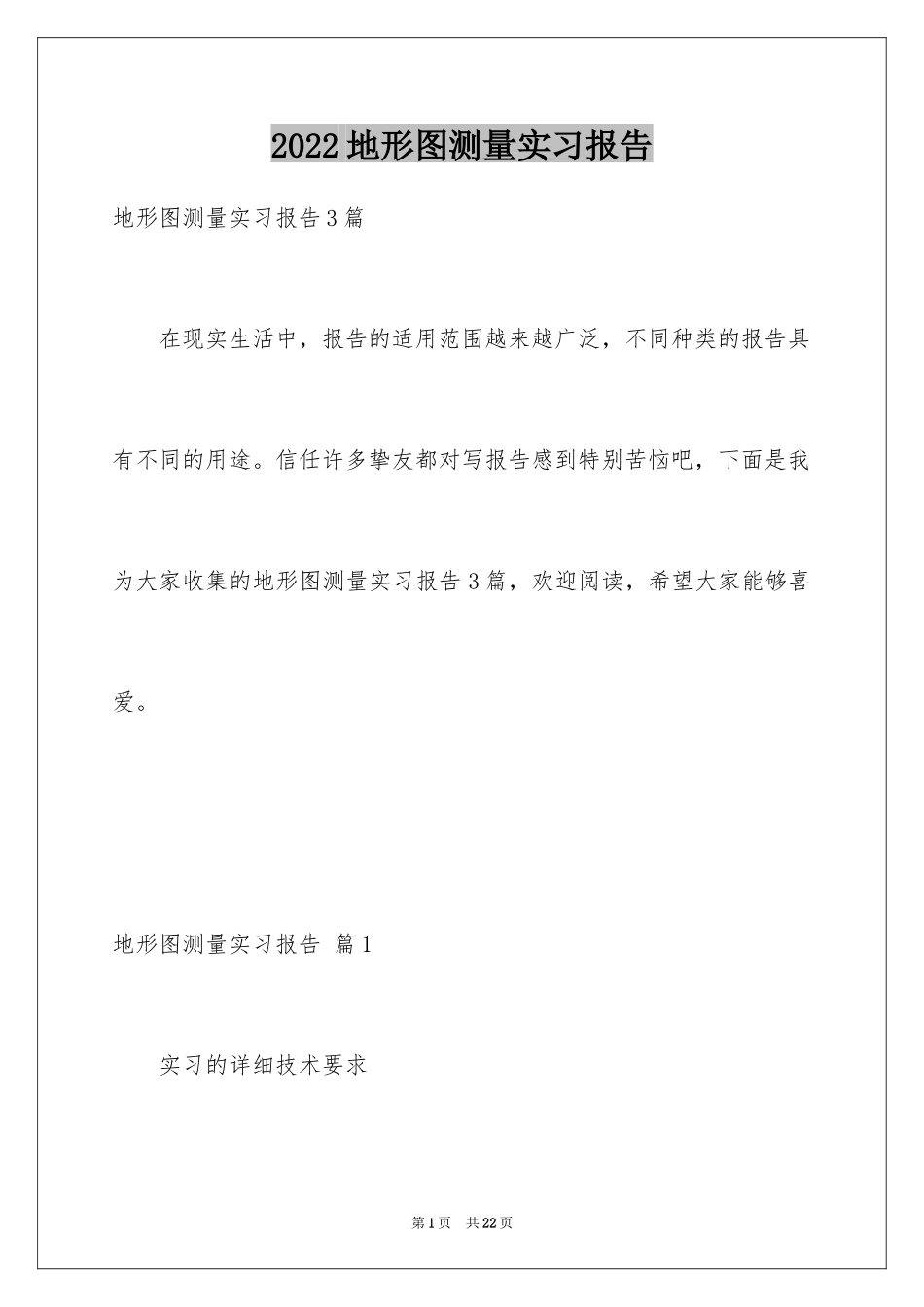

2022地形图测量实习报告地形图测量实习报告3篇在现实生活中，报告的适用范围越来越广泛，不同种类的报告具有不同的用途。信任许多挚友都对写报告感到特别苦恼吧，下面是我为大家收集的地形图测量实习报告3篇，欢迎阅读，希望大家能够喜爱。地形图测量实习报告篇1实习的详细技术要求第1页共22页1、水准测量：(1)方法是采纳“s水准仪、中丝法、协作木质双面水准标尺、观测依次是后后前前或黑红黑红，要求尺子三丝能读数。(2)每测段进行来回测。限差如下：1、仪器i角＜20′。2、前后最大距离＜100m。3、前后视距差≤3m。4、每站的前后视距累积差≤10m。第2页共22页5、同一尺子黑红面读数之差（去尺常数）≤3mm。6、黑红面高差只差≤6mm。7、检测间歇点高差之差＜5mm。8、测段来回测高差不符值限差＜±20mm。9、环线闭喝差限差＜±25mm。*表中公式的k是路途或环线的长度以公里计算。(3)留意事项：①各测段采纳测站数必需是偶数站，观测时打伞，记录时须将观测者、记录员、测站的起点及终点、日期书写清晰。第3页共22页②前后尺读中丝时，须调平符合水准气泡，尽可能使前后视距相等，保证测站只有一次调焦。③每站记录员计算完毕，确认无误后，允许观测仪器搬动，后尺方可前移，此时相应前尺变为下一站后尺，不得移动。④在观测中，若确需设间歇点，则可选择坚实稳定的两个点，立尺（不放尺垫）并观测这两个点的高差并在手簿中注明间歇点字样。⑤立尺人员不得离开尺子和尺垫，沿马路施测时，留意平安，要尽可能在路边立尺，当到达已知点起先返测时，前后两尺应互换。当天成果要由记录员和组进步行检查，测段成果交有指导老师刚好验收。第4页共22页（4）工作过程：①验收仪器②室外测段施测。③手簿管理（路途长，各页测站高差累积注在页面下方）来回测高差验收。④根据水准网图，组成环线。构成平差图形，绘出图形标出高差及方向。⑤内业解算⑥完成过5秒点的高程成果成表。第5页共22页二、导线的观测：①导线布设车逼和导线，导线变数6到8条边；边长观测采纳全站仪、（精度为一方向中误差2秒）及j（一方向中误差6秒）经纬仪，测导线按前进方向左角观测，记录要特殊留意，观测方向依次。②3个以上方向半测回要归零，观测水平角之后，观测垂直角，二者分开进行，在手簿中肯定要记录清晰仪器高和觇标高（精确到毫米），③导线连接角要观测两个测回，第一测回起始方向配置读盘为0°0′若干秒。其次测回90°00′若干秒。第6页共22页④j观测时要求不同测回同一方向值较差小于25′，同一测回不同方向的2c互差小于35′，归零差小于24′。其主要工作过程：外业选点→外业观测→内业计算（观测整理、平差解算、求坐标形成成果表）。3、经纬仪导线：运用j仪器观测一测回，①连接角，两次较差不超过正负25秒。②符合导线方位角闭合差不超过±40′（n是导线折角个数）。③导线相对闭合差小于1/xx。各导线边通过全站仪观测。其基本工第7页共22页程过程：外业选点（7—8个点，边长近似相等）→外业观测（左右角度，边长，高差）→内业计算求出坐标和高程。三、实习目标：较娴熟地驾驭经纬仪、水准仪的运用及检验方法;驾驭角度距离及高程的测定和测设方法。初步驾驭大比例尺地形图测绘的依次和方法。驾驭施工放样的基本方法。在实习中，要留意组内每个人都能参与各项工作的练习。留意培育我们独立工作的实力，加强劳动观点、集体主义精神和爱惜仪器的教化，使我们得到比较全面的熬炼和提高。地形图测量实习报告篇2第8页共22页本次实习为期大约一个月，主要是对武汉高校信息学部和东湖分校进行数字地形图的测量，大二期末数字地形图测量实习总结。首先是信息学部测区，我们被支配到信息学部图书馆后面那一带相比图书馆前面道主教的地方比较难测量，因为地形困难多了。虽然主教那边的人和车都比较多，但是因为我们所测的地方房屋多，而且树木简单遮挡视野，所以在进行碎步测量时会比较困难。我们起先在选取限制点的时候的确遇到很多大问题，因为许多点与点之间无法通视，房屋和拐角是主要的问题，遮挡视野。另外，选点的时候还须要考虑限制点的视线范围广不广，这样就使选点的任务第9页共22页相当重要，点...
