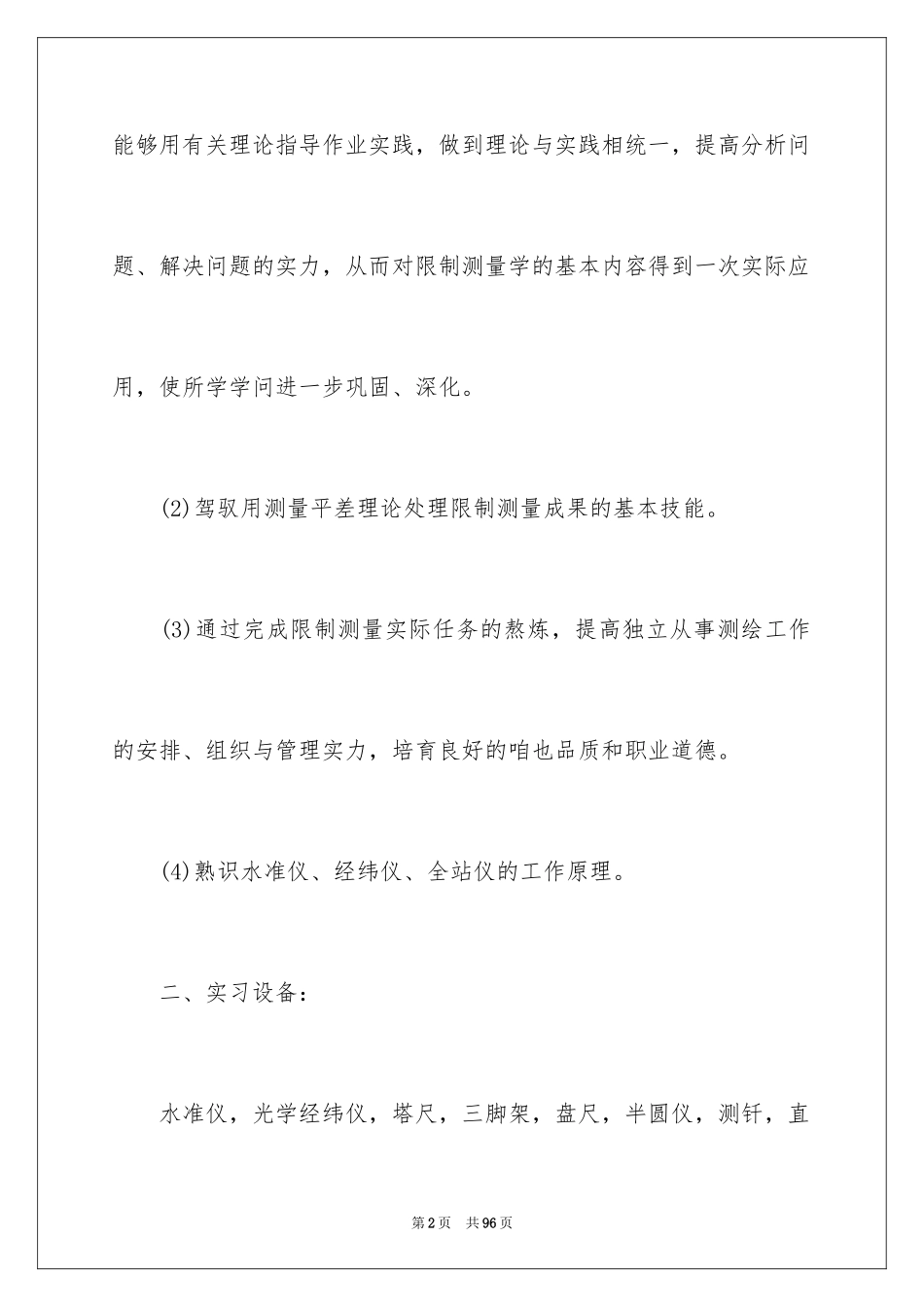

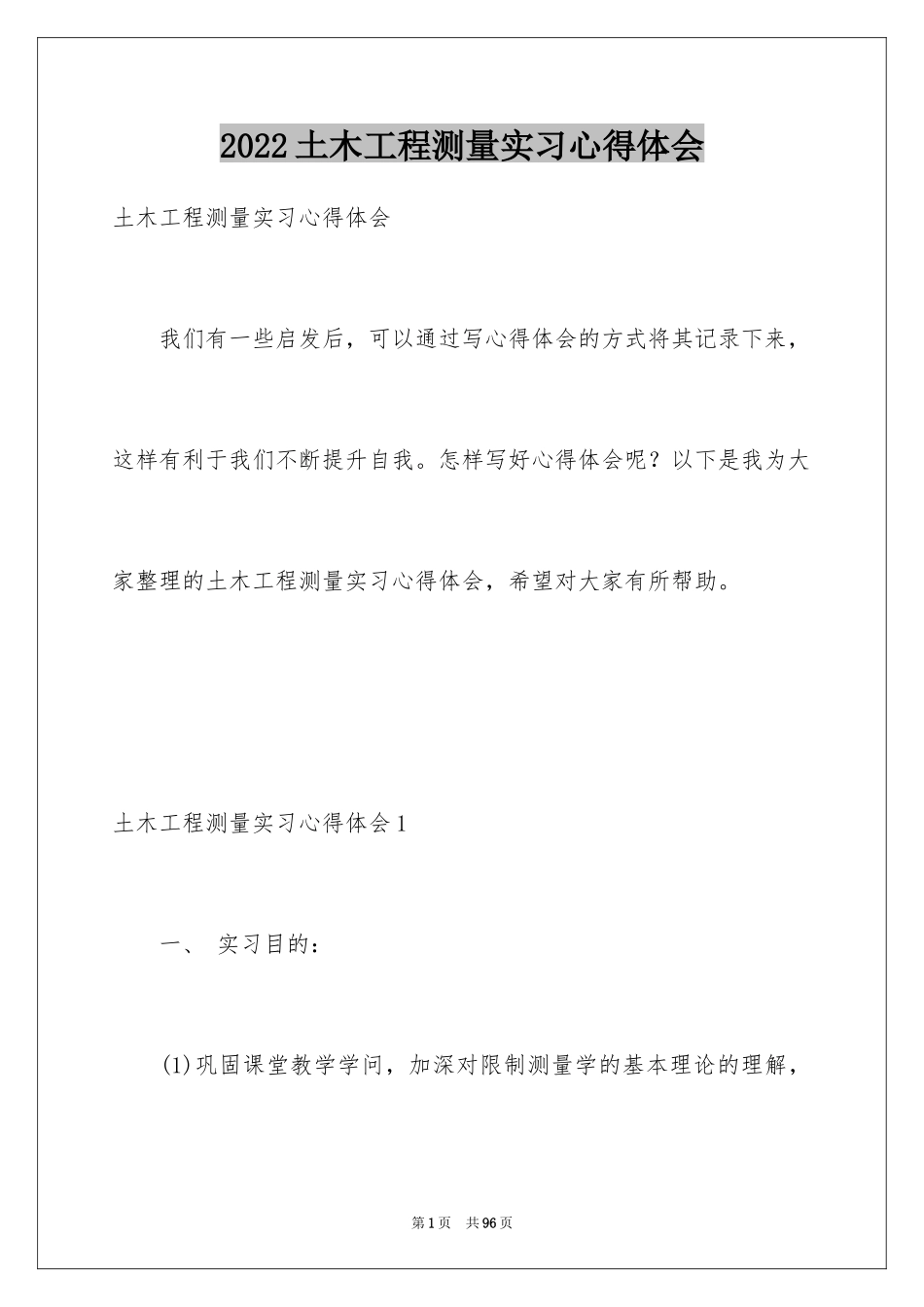

2022土木工程测量实习心得体会土木工程测量实习心得体会我们有一些启发后，可以通过写心得体会的方式将其记录下来，这样有利于我们不断提升自我。怎样写好心得体会呢？以下是我为大家整理的土木工程测量实习心得体会，希望对大家有所帮助。土木工程测量实习心得体会1一、实习目的：(1)巩固课堂教学学问，加深对限制测量学的基本理论的理解，第1页共96页能够用有关理论指导作业实践，做到理论与实践相统一，提高分析问题、解决问题的实力，从而对限制测量学的基本内容得到一次实际应用，使所学学问进一步巩固、深化。(2)驾驭用测量平差理论处理限制测量成果的基本技能。(3)通过完成限制测量实际任务的熬炼，提高独立从事测绘工作的安排、组织与管理实力，培育良好的咱也品质和职业道德。(4)熟识水准仪、经纬仪、全站仪的工作原理。二、实习设备：水准仪，光学经纬仪，塔尺，三脚架，盘尺，半圆仪，测钎，直第2页共96页尺，图纸等。三、实习任务与内容任务：测绘一张图幅200m*200m，比例为1：500的地形图内容：1.水准测量：依据已知水准点的高程，测量其他水准点的高程;2.导线测量：通过测角和量距，求出各导线点的坐标;3.碎步测量：依据限制点，测定碎步点的平面位置和高程;4.绘图。四、实习步骤：第3页共96页1.导线测量：(1)导线测量概述：导线从一组已知限制点动身，经过7个点，又回到起始点上，形成一闭合多边形，成为闭合导线。由于测量了多边形的各内角及边长闭合导线也具有检核作用。角度检核条件：多边形各内角的观测值之和与其理论值之差，应满意限差要求其中n为多边形角个数。坐标增量检核条件：第4页共96页上述理论值应为零，可事实上一般不等于零，但也应当满意限差要求。(2)导线测量的外业工作：导线测量的外业工作包括：踏勘选点及建立标记，测角，量边等。1)踏勘选点及建立标记：在选点前，应先收集测区已有地形图和已有高级限制点的成果资料，将限制点展绘在原有地形图上，然后在地形图上拟定导线布设方案，最终到野外踏勘，核对、修改、落实导线点的位置，并建立标记。选点时应留意下列事项：第5页共96页①相邻点间应相互通视良好，地势平坦，便于测角和量距。②点位应选在土质坚实，便于安置仪器和保存标记的地方。③导线点应选在视野开阔的地方，便于碎部测量④导线边长应大致相等。⑤导线点应有足够的密度，分布匀称，便于限制整个测区。2)测角：导线转折角的测量采纳测回法观测用经纬仪测一测回，当盘左、盘右两半测回角值的较差不超过±40″时，取其平均值。3)量边：点间距离已经给出，无需测量。第6页共96页(3)导线测量内业计算：导线测量内业计算的目的就是计算各导线点的平面坐标x、y。计算之前，应先全面检查导线测量外业记录、数据是否齐全，有无记错算错，成果是否符合精度要求，起算数据是否精确。1)打算工作将校核过的外业观测数据及起算数据填入“闭合导线坐标计算表”中，见表6-6，起算数据用单线标明。2)角度闭合差的计算与调整①计算角度闭合差n边形闭合导线内角和的理论值为：式中n第7页共96页——导线边数或转折角数。由于观测水平角不行避开地含有误差，致使实测的内角之和不等于理论值，两者之差，称为角度闭合差，用fβ表示。②计算角度闭合差的容许值角度闭合差的大小反映了水平角观测的质量。各级导线角度闭合差的容许值fβp其中图根导线角度闭合差的容许值fβp的计算公式为：假如>，说明所测水平角不符合要求，应对水平角重新检查或重测。假如≤，说明所测水平角符合要求，可对所测水平角进行调整。第8页共96页③计算水平角改正数如角度闭合差不超过角度闭合差的容许值则将角度闭合差反符号平均安排到各观测水平角中。④计算改正后的水平角改正后的水平角βi改等于所测水平角加上计算检核：改正后的闭合导线内角之和应为(n-2)×180。3)推算各边的坐标标方位角依据起始边的已知坐标方位角及改正后的水平角推算其它各导线边的坐标方位角。计算检核：最终推算出起始边坐标方位角，它应与原有的起始边已知坐标方位角相等，否则应重新检查计算。第9页共96页4)坐标增量的计算及其闭合差的调整①计算坐标增量依据已推算出的导线各边的坐标方位角...
