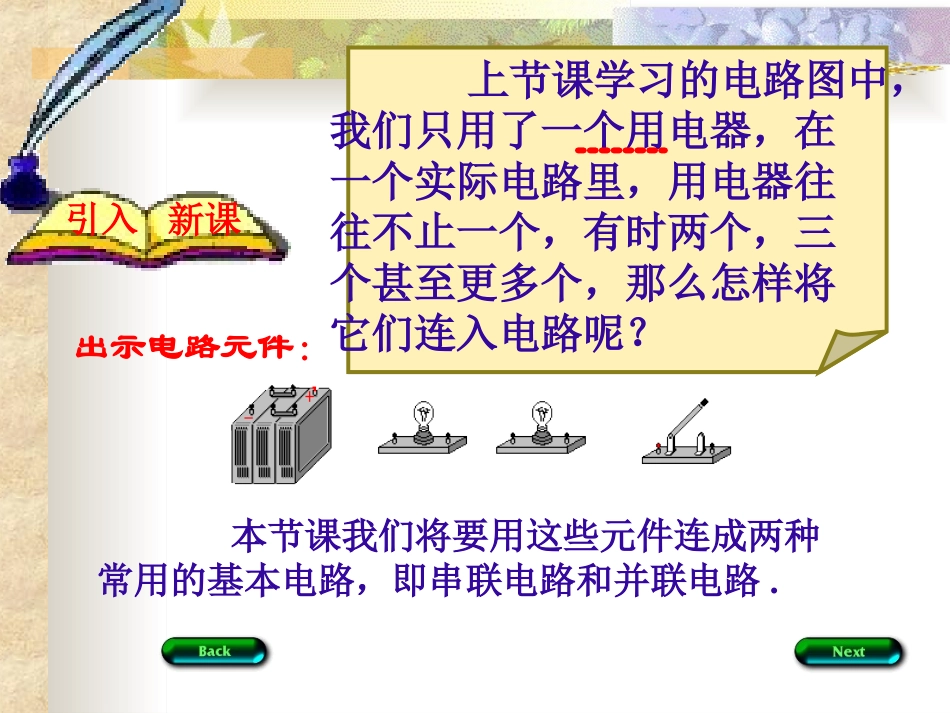

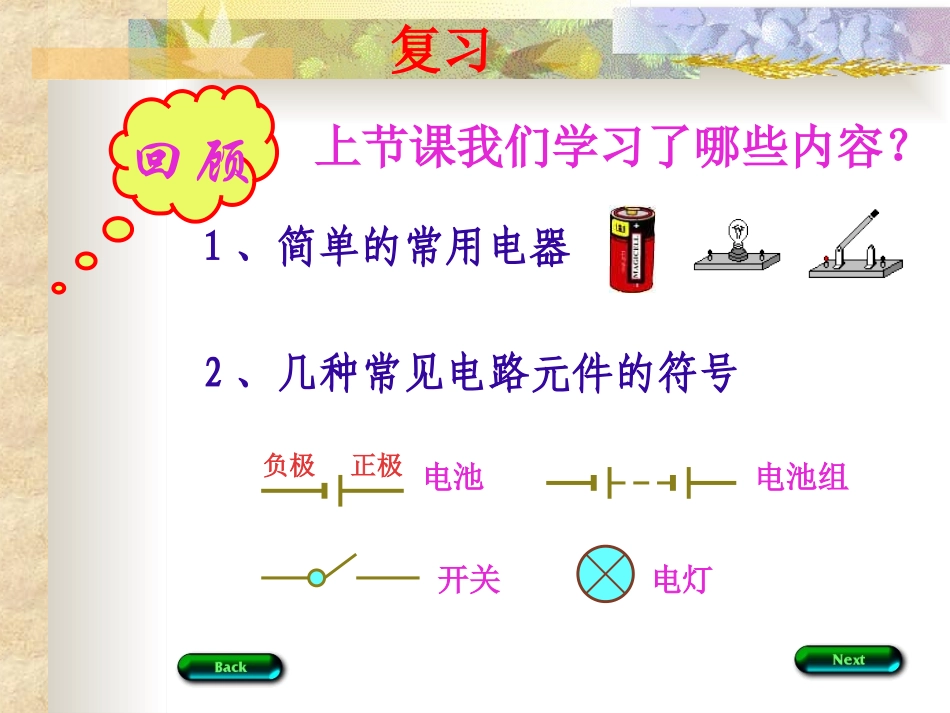

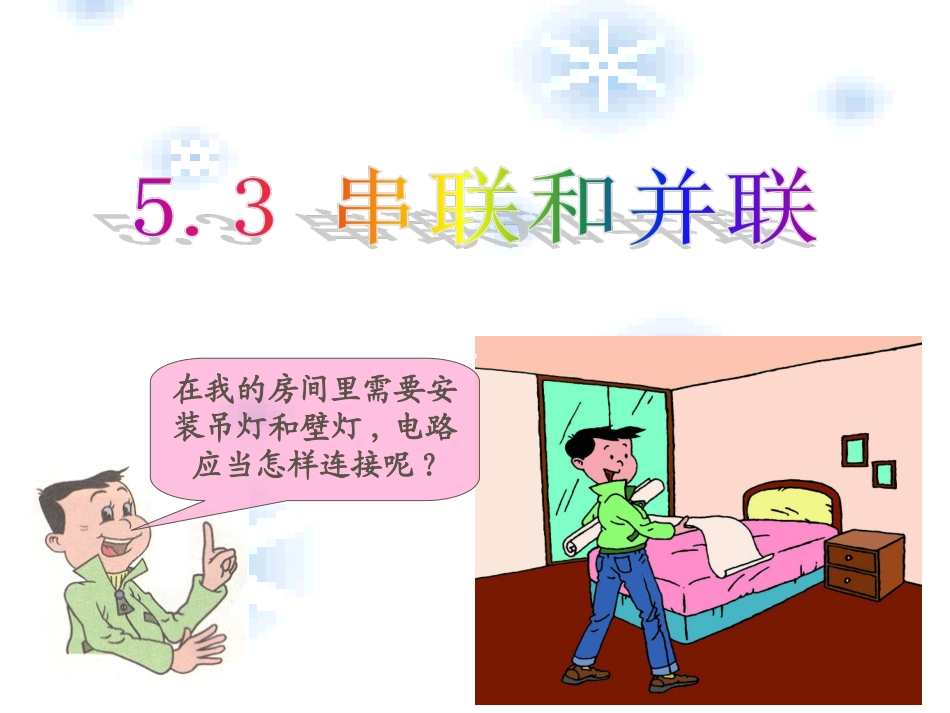

在我的房间里需要安装吊灯和壁灯,电路应当怎样连接呢?上节课我们学习了哪些内容？1、简单的常用电器2、几种常见电路元件的符号回顾电池电灯电池组负极正极开关复习本节课我们将要用这些元件连成两种常用的基本电路，即串联电路和并联电路.引入新课出示电路元件：上节课学习的电路图中，我们只用了一个用电器，在一个实际电路里，用电器往往不止一个，有时两个，三个甚至更多个，那么怎样将它们连入电路呢？串联电路的定义如左图，把两只小灯泡，顺次连接在电路里，一只灯泡亮时另一只灯泡也亮.像这样把元件逐个顺次连接起来——称串联电路.实验演示：串联电路图连接要点：在串联电路中，电流从电源的正极出发，依次经过开关、灯泡，最后接到电源的负极.实物图：电路图：观察实验现象（1）观察1：当合上开关时，两个灯泡有什么变化？实验（1）结果两灯泡都亮观察实验现象（2）观察2：当调换开关S的位置时，两个灯泡有什么变化？观察实验现象（2）调换开关位置后，两灯都亮串联电路的特点1）电流只有一条路径，通过一个元件的电流同时也通过另一个.2）电路中只需要一个开关，且开关的位置对电路没有影响.[思考]串联电路知识结构方框图串联电路连接特点工作特点开关的控制特点依次相连,只有一条路径无分支.各用电器工作有关联：任意一个用电器不工作，其他用电器均停止工作.一只开关可控制各用电器工作，且与开关的位置无关.SS1S2L1L2如左图：把两只灯泡并列地接在电路中，并各自安装一个开关.像这样把元件并列地连接起来的电路，称并联电路.并联电路的定义实验演示：观察：当断开S2，合上S、S1时，灯泡L1、L2有什么变化？SS1S2L1L2观察实验现象SS1S2L1L2灯泡L1亮灯泡L2不亮实验结果SS1S2L1L2再观察：当断开开关S1，合上开关S、S2时，灯泡L1、L2的变化？观察实验SS1S2L1L2灯泡L1不亮灯泡L2亮实验结果并联电路的特点1）电流有两条（或多条）路径.2）各元件可以独立工作.3）干路的开关控制整个干路，支路的开关只控制本支路.[思考]并联电路知识结构方框图工作特点并联电路连接特点开关的控制特点各用电器（包括跟用电器相连的开关）各自接在电路两点之间.某一条支路断开时，其他支路上的用电器照常工作.干路上的开关可以控制所有用电器，而支路上的开关只能控制所在支路上的用电器.电路电路图连接特点电流路径开关的作用用电器工作情况串联首尾相连只有一条通路控制所有用电器互相影响并联首尾相连尾尾相连若干条通路干路开关控制所有用电器，支路开关只控制它所在支路用电器互不影响串、并联电路总结串、并联电路总结L1L2SL1L2S1.如果电路中有两个用电器,下列说法中正确的是A.闭合开关S后,亮灯同时亮的一定是串联B.闭合开关S后,亮灯同时亮的一定是并联C.闭合开关S后,亮灯同时亮的可能是并联,也可能是串联D.条件不足,无法判定1.如果电路中有两个用电器,下列说法中正确的是A.闭合开关S后,亮灯同时亮的一定是串联B.闭合开关S后,亮灯同时亮的一定是并联C.闭合开关S后,亮灯同时亮的可能是并联,也可能是串联D.条件不足,无法判定答案:C（只有答案C全面）2.找出下面电路连接图中的错误和不足甲[分析]乙[分析]丙[分析]L2L1L2L1L1L22.找出下面电路连接图中的错误和不足甲[分析]乙[分析]丙[分析]甲：电路为短路，电路虽有用电器但没有接入电路.L2L1L2L1L1L22.找出下面电路连接图中的错误和不足甲[分析]乙[分析]丙[分析]乙：电路中L2没有接入电路中，造成L2部分断路.L2L1L2L1L1L22.找出下面电路连接图中的错误和不足甲[分析]乙[分析]丙[分析]丙：电路虽然连接对了，但由于导线交叉易造成混乱.L2L1L2L1L1L2如下图所示的电路叫电路,图中开关S1用来控制,开关S2用来控制,而开关S接在路中,它可以同时控制.在图中用铅笔标出电路中的电流方向.(开关都闭合后)SS1S2L1L2干并联L1L2L1、L2小结（1）回忆一下，这节课我们学习了什么内容？串联电路把元件逐个顺次连接起来组成的电路，称为串联电路.定义：特点：电流路径惟一，开关位置任意.小结（2）并联电路定义：特点：把元件并列连接起来组成的电路.断开干路，整个电路形成开路；断开一条支路，不影响别的支路.交流与讨论小明房间里的吊灯和壁灯应如何连接？...
