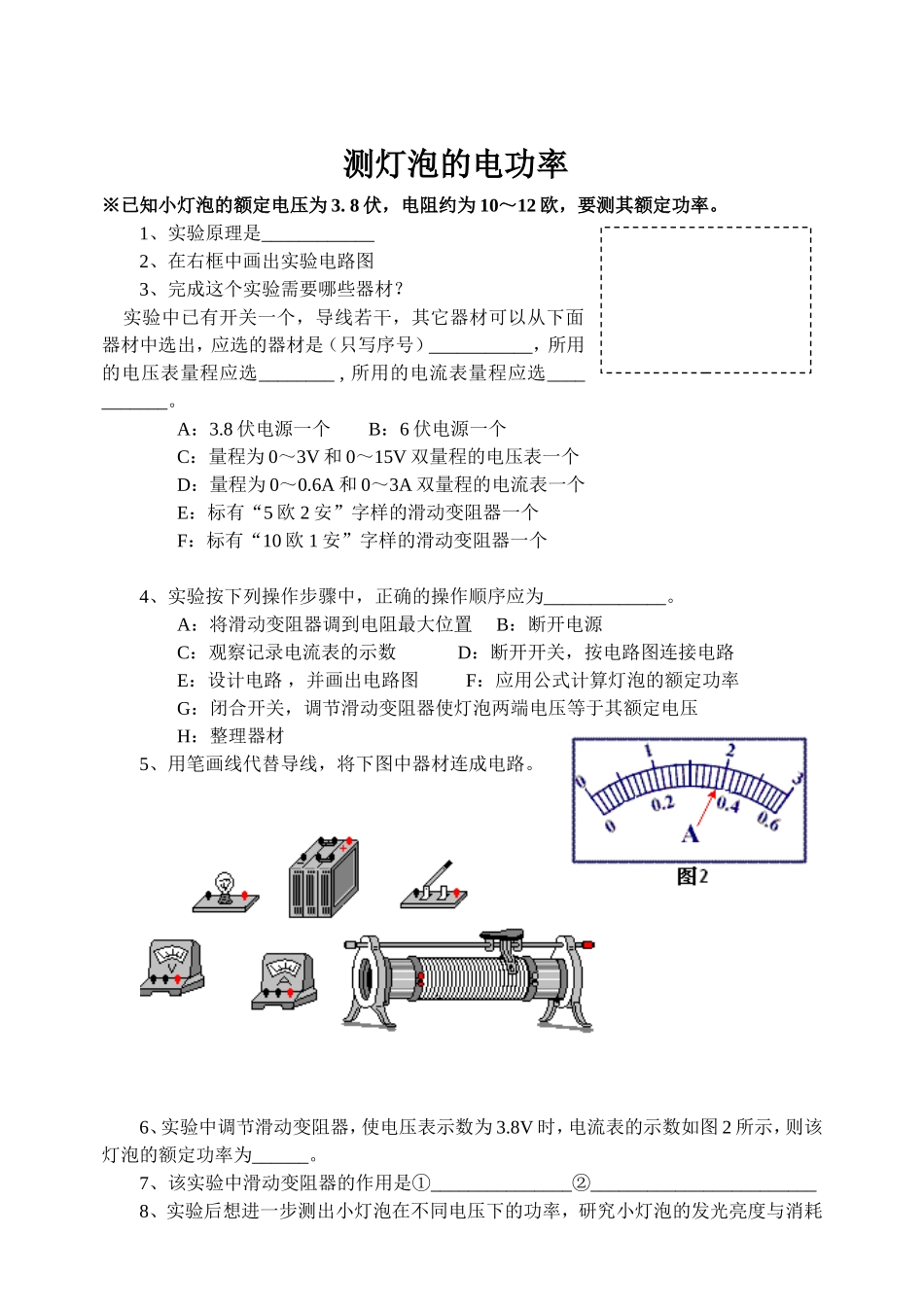

测灯泡的电功率※已知小灯泡的额定电压为3.8伏,电阻约为10~12欧,要测其额定功率。1、实验原理是____________2、在右框中画出实验电路图3、完成这个实验需要哪些器材?实验中已有开关一个,导线若干,其它器材可以从下面器材中选出,应选的器材是(只写序号)___________,所用的电压表量程应选________,所用的电流表量程应选___________。A:3.8伏电源一个B:6伏电源一个C:量程为0~3V和0~15V双量程的电压表一个D:量程为0~0.6A和0~3A双量程的电流表一个E:标有“5欧2安”字样的滑动变阻器一个F:标有“10欧1安”字样的滑动变阻器一个4、实验按下列操作步骤中,正确的操作顺序应为_____________。A:将滑动变阻器调到电阻最大位置B:断开电源C:观察记录电流表的示数D:断开开关,按电路图连接电路E:设计电路,并画出电路图F:应用公式计算灯泡的额定功率G:闭合开关,调节滑动变阻器使灯泡两端电压等于其额定电压H:整理器材5、用笔画线代替导线,将下图中器材连成电路。6、实验中调节滑动变阻器,使电压表示数为3.8V时,电流表的示数如图2所示,则该灯泡的额定功率为______。7、该实验中滑动变阻器的作用是①_______________②________________________8、实验后想进一步测出小灯泡在不同电压下的功率,研究小灯泡的发光亮度与消耗功率之间的规率。请自已设计表格,把实验数据填在表格中。9、学生实验过程中,出现了以下几种现象,试分析其产生的原因。(1):甲同学闭合开关后,发现灯泡特别的亮,这说明__。(2):乙同学连好电路,闭合开关后发现灯特别亮,立即移动滑动变阻器滑片的位置,但灯的亮度不变,这说明_____________________。(3):丙同学连接电路正确,闭合开关后他无论如何调节滑动变阻器,电压表示数始终达不到灯的额定电压,其原因可能是_______________________________________。(4):丁同学闭合开关后,灯泡很暗,无论他怎样调节滑动变器灯的亮度都不变,、表示数也不变,这说明________________________。(5):一同学实验时不慎将、表位置接反,则他闭合开关后,会出现_________________________________。(6):另一同学连好电路,闭合开关后发现小灯泡很亮,但表示数却变小,其原因是__。(7):一同学连好电路,闭合开关后发现小灯泡不亮,表无示数,表有明显示,其原因是__。(8):如果连好电路后,闭合开关S,小明发现灯泡不发光,电压表无示数,电流表有示数但未超出量程,产生故障的原因可能是________________________________(9):在测额定电压为3.8V小灯泡的额定功率实验中,电源是由4节干电池串联而成的电池组。一实验小组实验中发现本组电压表的0~3V量程损坏,0~15V量程完好,小组成员在不更换器材的前提下,重新设计电路测出了小灯泡的额定功率,请你帮该小组在右虚线框中画出电路图。他们按电路图连好电路后,实验中应如何操作才能测出灯的额定功率呢?_______________________________________________________________。
