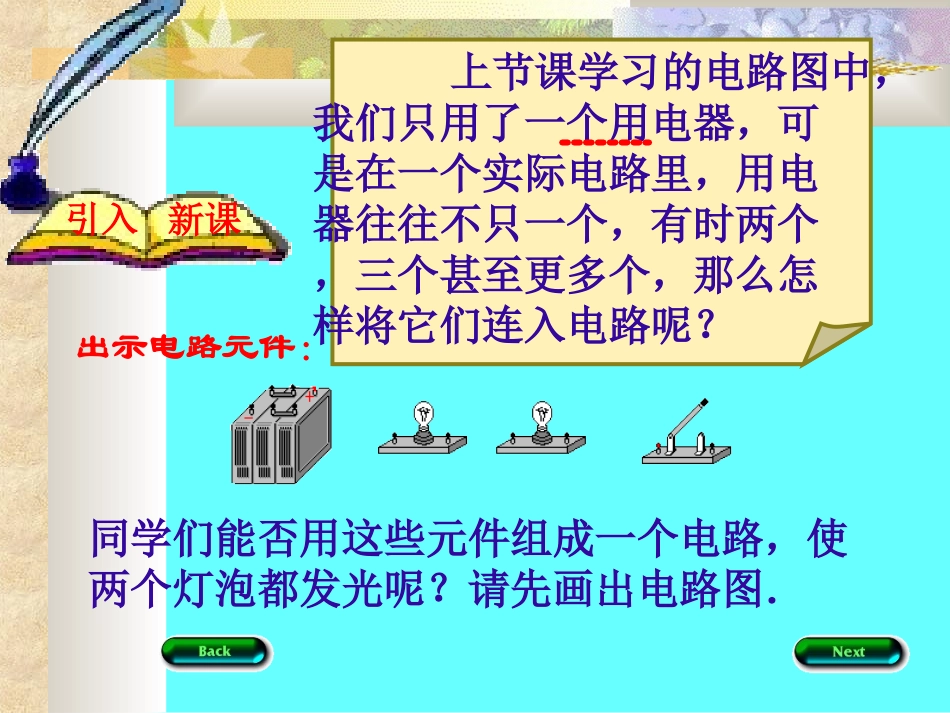

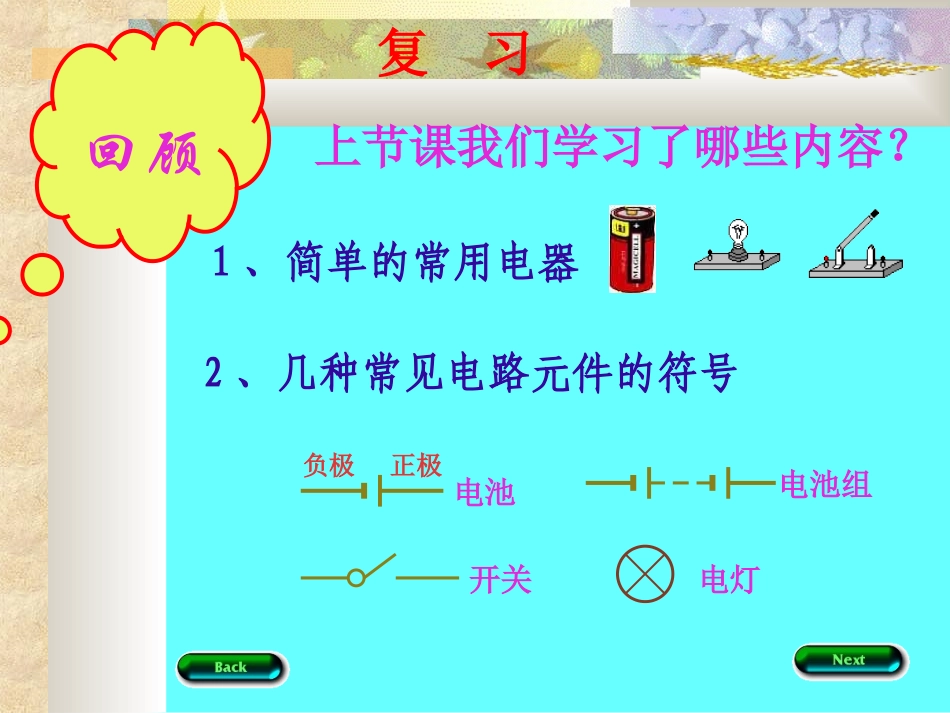

第五章电流和电路第三节象州县初级中学张应文上节课我们学习了哪些内容？1、简单的常用电器2、几种常见电路元件的符号电池电灯电池组负极正极开关复习回顾同学们能否用这些元件组成一个电路，使两个灯泡都发光呢？请先画出电路图．引入新课出示电路元件：上节课学习的电路图中，我们只用了一个用电器，可是在一个实际电路里，用电器往往不只一个，有时两个，三个甚至更多个，那么怎样将它们连入电路呢？这也就是我们今天要学习的串联电路和并联电路．那么，哪一个是并联电路，哪一个又是串联电路呢？串联电路的定义如左图，把两只小灯泡，逐个顺次首尾连接在电路里，一只灯泡亮时另一只灯泡也亮。像这样把元件逐个顺次首尾连接起来的电路-----称串联电路。实验演示：串联电路实物图：电路图：特点：在串联电路中，电流从电源的正极出发，依次经过开关、灯泡，最后接到电源的负极。只有一条通路。观察实验现象（1）观察1：当合上开关时，两个灯泡有什么变化？实验（1）结果两灯泡都亮观察实验现象（2）观察2：当调换开关S的位置时，两个灯泡有什么变化？观察实验现象（2）调换开关位置后，两灯都亮串联电路的特点1）电流只有一条路径，通过一个元件的电流同时也通过另一个。2）电路中只需要一个开关，且开关的位置对电路没有影响。[思考]串联电路知识结构方框图串联电路连接特点工作特点开关的控制特点依次逐个顺次相连，无分支。各用电器工作有关联：任意一个用电器不工作，其他用电器均停止工作。一只开关可控制各用电器工作，且与开关的位置无关。并联的定义实验演示：L1L2如左图：把两只灯泡首首相连并列地接在电路中，像这样把元件并列地连接起来的电路，我们说这两个灯泡是并联的——称并联电路并联电路实物图：BA电路图：BA在并联电路中，电流有两条（或多条）路径。干路支路会合点分流点2、在并联电路中，一个用电器不通了，其余用电器仍然工作。1、在串联电路中，只要一处断开，整个电路就不通了。BA用一个开关同时控制两个灯泡，有两种连接方法。串联并联如果在干路中再接一个开关，又该如何接呢？电路图：实物图：如果用两个开关分别控制两个灯泡，又该怎样连接呢？SS1S2L1L2实物图电路图观察：当断开S2，合上S、S1时，灯泡L1、L2有什么变化？SS1S2L1L2观察实验现象SS1S2L1L2灯泡L1亮灯泡L2不亮实验结果SS1S2L1L2再观察：当断开开关S1，合上开关S、S2时，灯泡L1、L2的变化？观察实验SS1S2L1L2灯泡L1不亮灯泡L2亮实验结果并联电路的特点1）电流有两条（或多条）路径。2）各元件可以独立工作。3）干路的开关控制整个干路，支路的开关只控制本支路。[思考]并联电路知识结构方框图工作特点并联电路连接特点开关的控制特点各用电器（包括跟用电器相连的开关）各自接在电路两点之间。某一条支路断开时，其他支路上的用电器照常工作。干路上的开关可以控制所有用电器，而支路上的开关只能控所在支路上的用电器。三．实例分析家里的各个用电器路灯1.如果电路中有两个用电器,下列说法中正确的是:[]A.闭合开关S后,两灯同时亮的一定是串联.B.闭合开关S后,两灯同时亮的一定是并联.C.闭合开关S后,两灯同时亮的可能是并联,也可能是串联.D.条件不足,无法判定.答案:1.如果电路中有两个用电器,下列说法中正确的是:[]A.闭合开关S后,两灯同时亮的一定是串联.B.闭合开关S后,两灯同时亮的一定是并联.C.闭合开关S后,两灯同时亮的可能是并联,也可能是串联.D.条件不足,无法判定.答案:C（只有答案C全面）2、找出下面电路连接图中的错误和不足。甲[分析]乙[分析]丙[分析]L2L1L2L1L1L22、找出下面电路连接图中的错误和不足。甲[分析]乙[分析]丙[分析]甲：电路为短路，电路虽有用电器但没有接入电路。L2L1L2L1L1L22、找出下面电路连接图中的错误和不足。甲[分析]乙[分析]丙[分析]乙：电路中L2没有接入电路中，造成L2部分断路。L2L1L2L1L1L22、找出下面电路连接图中的错误和不足。甲[分析]乙[分析]丙[分析]丙：电路虽然连接对了，但由于导线交叉易造成混乱。L2L1L2L1L1L2如下图所示的电路叫电路,图中开关S1用来控制,开关S2用来控制,而开关S接在路中,它可以同时控制.在图中用铅笔标出电路中的电流方向.(...
