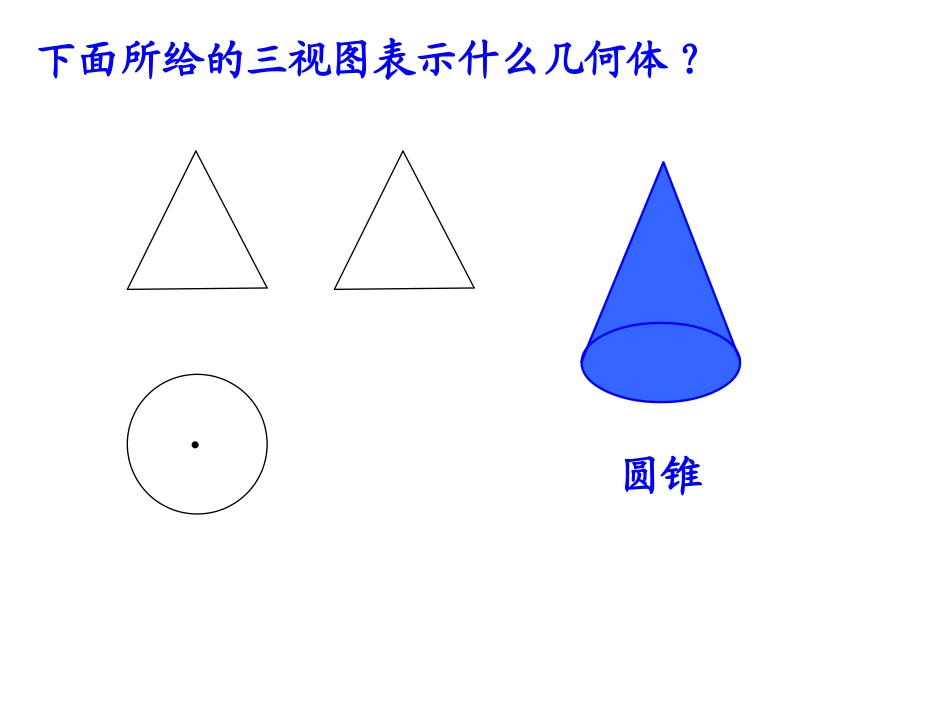

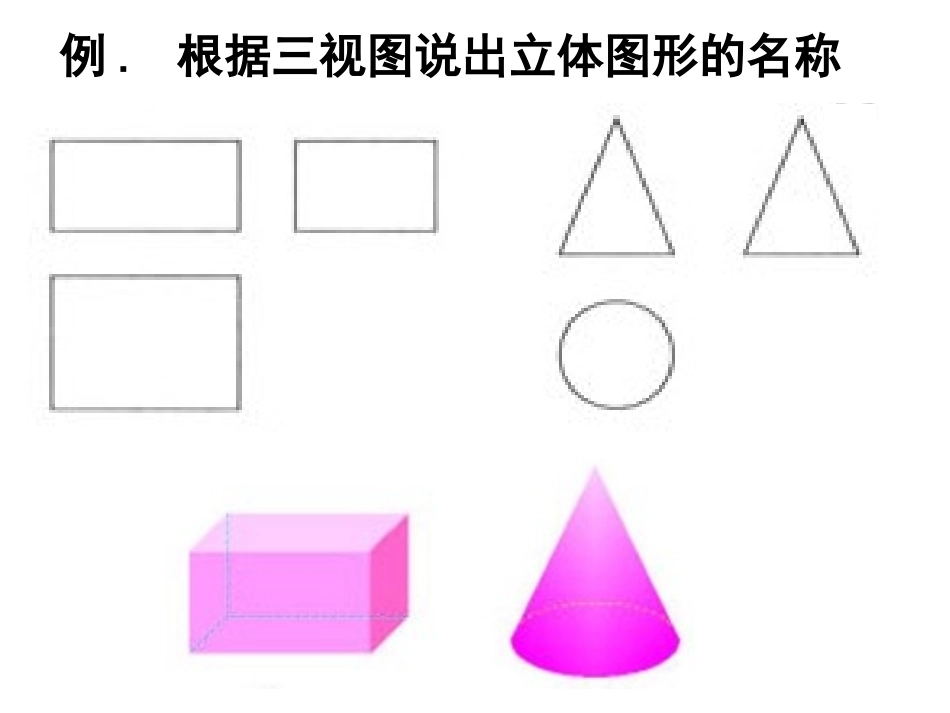

三视图还原实物图下面所给的三视图表示什么几何体?圆锥例.根据三视图说出立体图形的名称例.根据物体的三视图，描述物体的形状.由三视图描述几何体（或实物原型），一般步骤为：①想象：根据各视图想象从各个方向看到的几何体形状；②定形：综合确定几何体（或实物原型）的形状；③定大小位置：根据三个视图“长对正，高平齐，宽相等”的关系，确定轮廓线的位置，以及各个方向的尺寸.根据几何体的三视图画出它的表面展开图：练习展开图实物1.如下图，是由一些相同的小正方体构成的几何体的三视图，请问这几何体小正方体中的个数是———。主视图左视图俯视图A.4B.5C.6D.7A121练习2.右图是由一些相同的小正方体构成的几何体的三视图，则构成这个几何体的小正方体的个数是【】A.5B.6C.7D.8122111D主视图左视图俯视图3.下列是一个物体的三视图，请描述出它的形状主视图左视图俯视图4.下列是一个物体的三视图，请描述出它的形状1.一个几何体的三个视图都是全等的正方形,则这个几何体是______.2.一个几何体的三视图都是半径相等的圆,则这个几何体是_______.3.一个几何体的主视图和左视图如图所示,它是什么几何体?请补画这个几何体的俯视图.4.一个直棱柱的主视图和俯视图如图所示.描述这个直棱柱的形状,并补画它的左视图.(第5题)(第6题)立方体球直五棱柱,底面是五边形直三棱柱试一试视图反映了物体形状的某些特征，因此通过视图我们可以想像物体的大致形状.⒈根据图1、图2、图3的视图，你能分别想像出物体的大致形状吗？主视图图1主视图图2主视图图3⒉根据图4、图5的视图，你能分别想像出物体的大致形状吗？主视图图4俯视图主视图图5左视图3.下列是一个物体的三视图，请描述出它的形状主视图左视图俯视图三棱锥小结4：基本几何体的三视图1.柱体——有两个视图是矩形.2.锥体——有两个视图是三角形.3.台体圆台——有两个视图是等腰梯形棱台——有两个视图是梯形4.球——三个视图都是圆课堂小结•识别三视图所表示的空间几何体•体会立体图形与平面图形的转化关系•体会多角度的观察问题的思想方法1.已知几何体的三视图如图,画出该几何体的直观图.111122222主视图左视图俯视图112动画演示7．[2012·北京卷]某三棱锥的三视图如图1－4所示，该三棱锥的表面积是()A．28＋65B．30＋65C．56＋125D．60＋125多面体P-ABCD的直观图及三视图如下图所示，E、F分别为PC、ＢＤ的中点。（１）求证：平面ＰＡＤ⊥平面PDC（2）求三棱锥E-AFB的体积ADPBCFE2221111主视图左视图俯视图直观图
