2024华为H3C交换机路由器命名规则VIP专享VIP免费

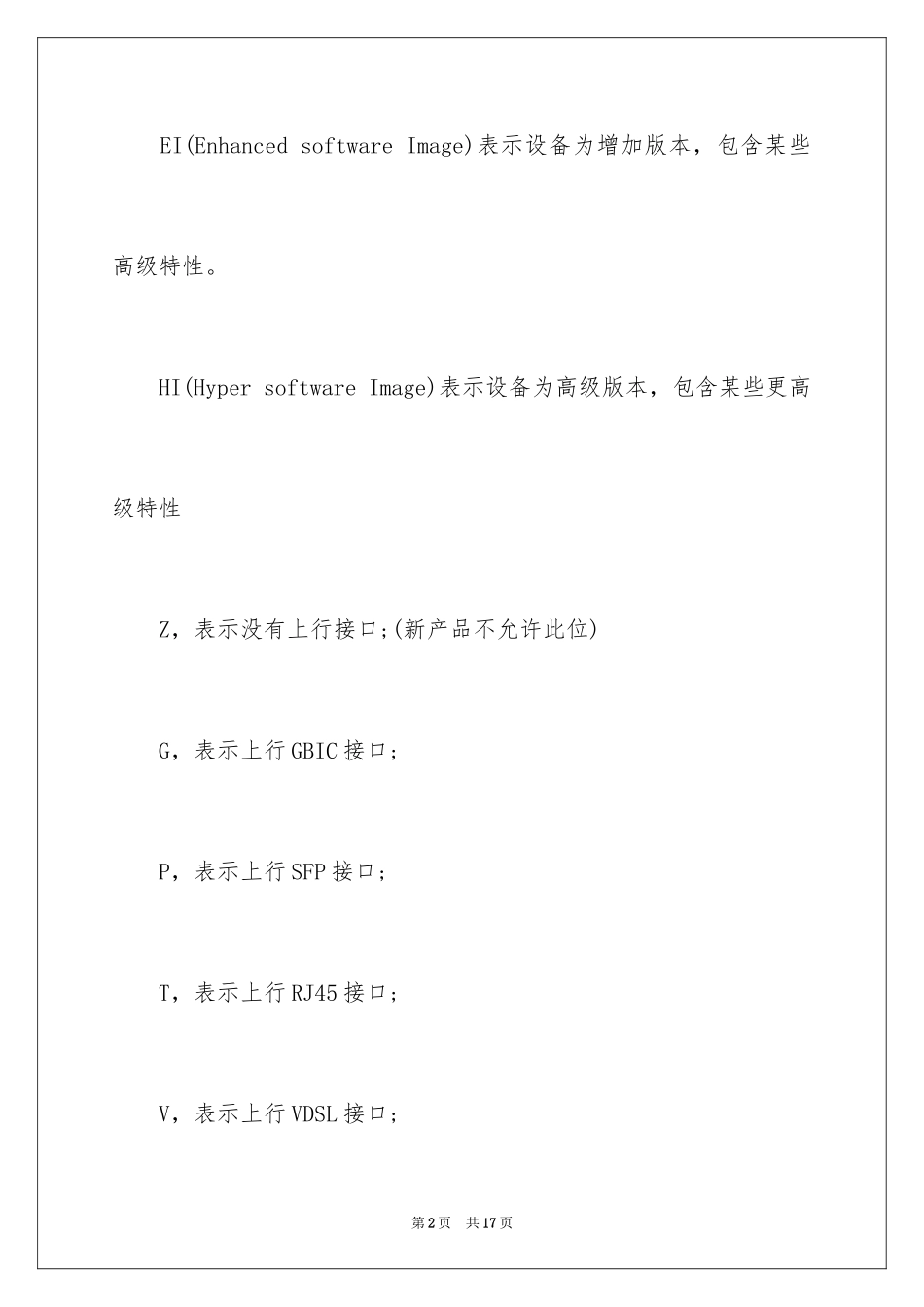

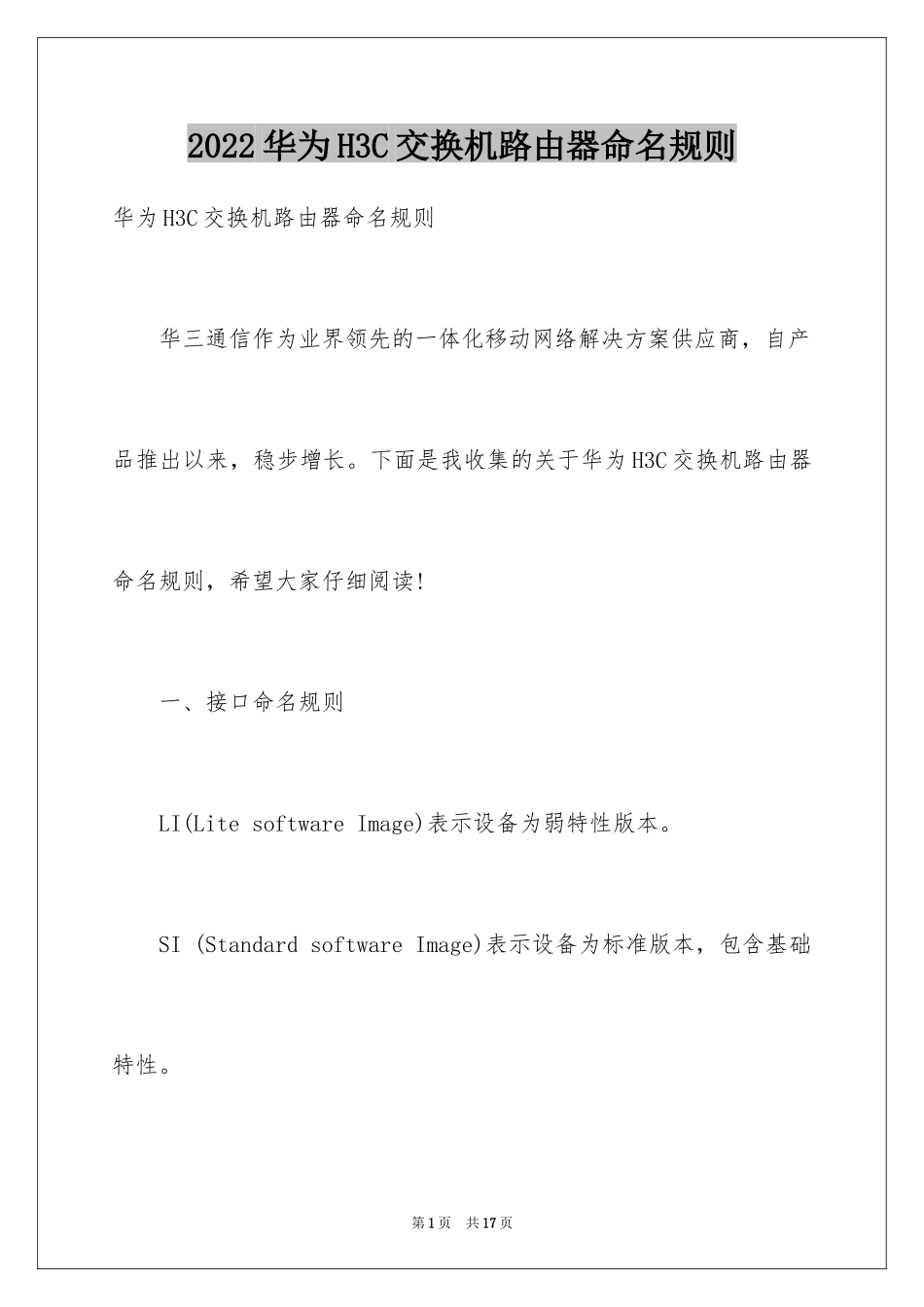

2022华为H3C交换机路由器命名规则华为H3C交换机路由器命名规则华三通信作为业界领先的一体化移动网络解决方案供应商，自产品推出以来，稳步增长。下面是我收集的关于华为H3C交换机路由器命名规则，希望大家仔细阅读!一、接口命名规则LI(LitesoftwareImage)表示设备为弱特性版本。SI(StandardsoftwareImage)表示设备为标准版本，包含基础特性。第1页共17页EI(EnhancedsoftwareImage)表示设备为增加版本，包含某些高级特性。HI(HypersoftwareImage)表示设备为高级版本，包含某些更高级特性Z，表示没有上行接口;(新产品不允许此位)G，表示上行GBIC接口;P，表示上行SFP接口;T，表示上行RJ45接口;V，表示上行VDSL接口;第2页共17页W，表示上行可配置WAN接口;C，表示上行接口可选配;M，表示上行接口为多模光口;S，表示上行接口为单模光口;F，表示下行接口为模板板，可插光接口板或电接口板。主要为兼容3526F，3526EF，3552F等老产品的命名。当同时存在时，表示上行接口为多种接口类型复合注：Combo端口不在命名中显示。二、性能命名规则第3页共17页QuidwaySA1A2A3A4A5-A6---A1表示产品系列，主要标示上行端口的最大接口速率：A1为1—盒式10/100M交换机，上行最高到100M，无管理;A1为2—盒式10/100M交换机，上行最高到100M，有管理;A1为3—盒式10/100/1000M交换机，上行最高到1000M;A1为5—盒式GE/10GE交换机，上行最高到10GE;第4页共17页A2标示所支持的IP层：A2为0—纯L2交换机，目前为0，依据产品的更新换代，可以更改为1、2、3、4;A2为5—L2/L3交换机，目前为5，依据产品的更新换代，可以更改为6、7、8、9;A3A4两位数字与产品的端口数相关，依据端口总数确定产品系列：A3A4为08—表示下行端口为8个，上行端口为0、1、2个;第5页共17页A3A4为12—表示下行端口为12个，上行端口为0、1、2个;A5用来区分固定上行口的不同种类，可以标识接口类型、能否堆叠等特性，缺省表示不带上行口：A5为Z—表示没有上行接口;A5为G—表示上行GBIC接口;A5为P—表示上行SFP接口;A5为T—表示上行RJ45接口;A5为V—表示上行VDSL接口;第6页共17页A5为X—表示上行XPACK(10GELAN)接口;A5为W—表示上行可配置WAN接口;A5为C—表示上行接口可选配;A5为M—表示上行接口为多模光口;A5为S—表示上行接口为单模光口;A6作为设备最大用户端口数标识，如8、12、16、24、48口等，假如设备已经配置最大用户端口数量，而且为RJ45的电口，则A6缺省，其他状况下应当与A7A8组合显示用户端口信息。A7A8作为用户口种类标识，如电口、多模光口，单模光口等，第7页共17页缺省表示全部为电口：A7A8为FM，表示全部为多模光口;A7A8为FS，表示全部为单模光口;A9A10A11为可选项，在用户口可选配状况下，标识设备用户固定口的数目和种类，如电口TP、多模光口FM，单模光口FS等。特别状况下，假如全部用户口均为选配(没有固定口)，依据端口实际状况用SFP或GBC标识。A12A13作为设备电源交直流标识，缺省为AC沟通、直流必需用DC标识。第8页共17页A14A15A16作为RPS冗余电源接口标识，3000、5000系列缺省为支持，2000、1000系列缺省为不支持。A17A18作为可选项，用以突出产品版本的特性，缺省为标准版本。SI(BasicsoftwareImage)表示设备为基本版本，包含基础特性。EI(EnhancedsoftwareImage)表示设备为增加版本，包含某些高级特性。PWR表示设备为支持远程以太网供电，供电符合802.3AF标准第9页共17页说法如下：一、交换机命名规则：第一位数字：9：最高端、机箱式7：高端、机箱式5：全千兆3：千兆上行+百兆下行其次位数字：5：三层交换机6：三层交换机第10页共17页9：三层交换机1：二层交换机第三、四位数字：高端交换机：业务槽位数第五、六位数字：中低端交换机：可用端口数后缀的含义：T：1000BASE-TC：模块式第11页共17页P：SFP(SmallFormPluggable)TP：光电复用F：全光口R：冗余(SOHO级别产品中后缀R代表机架式交换机)M：支持MCE功能HI：旗舰型EI：增加型SI：标准型PWR：远程供电第12页共17页DC：直流供电AC：沟通供电V：VLAN划分(SOHO产品)E：增加型(SOHO产品)，E前缀表示教化网专供交换机H：增加型(SOHO)+：升级版本二、H3CMSR系列产品命名规...
