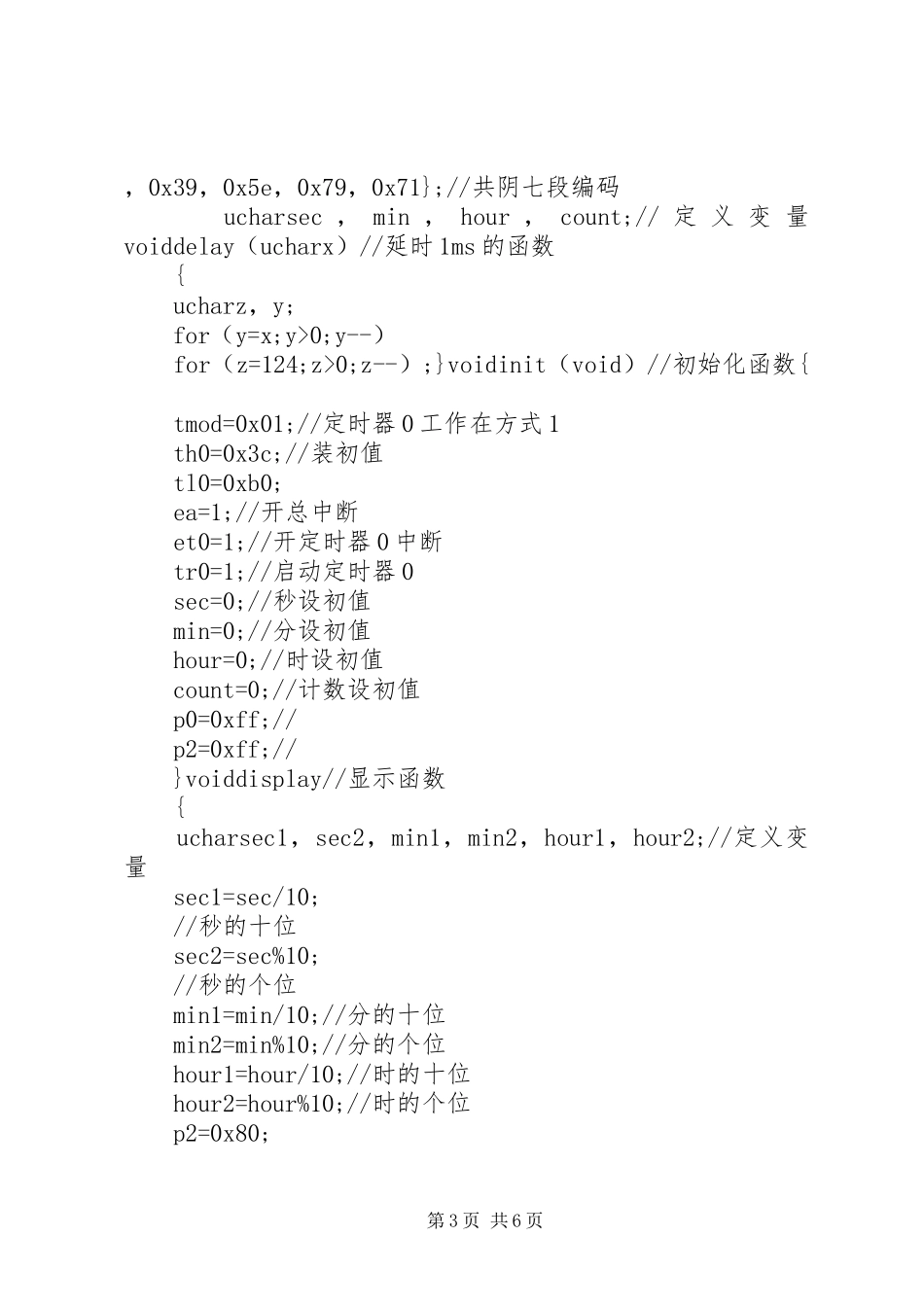

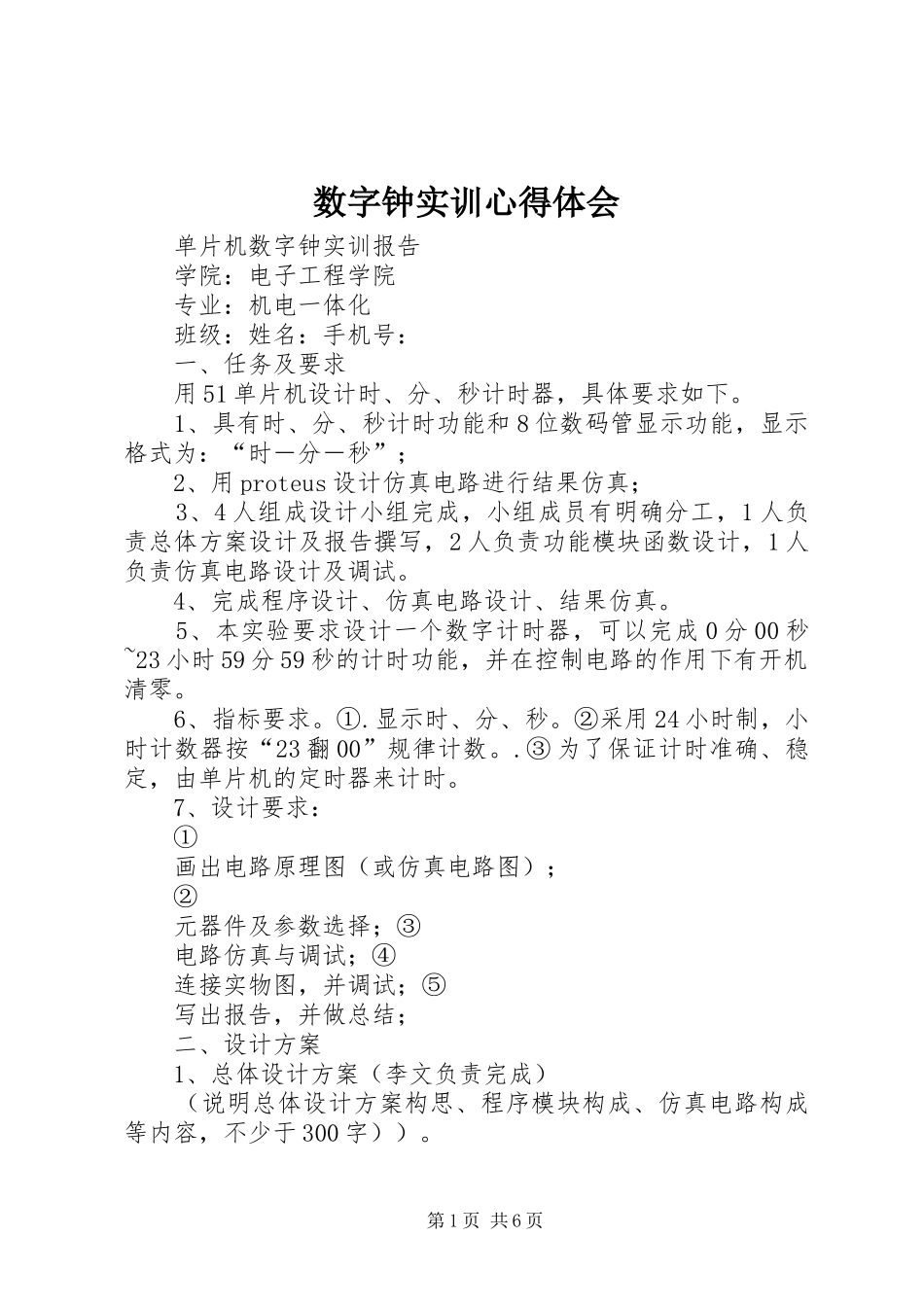

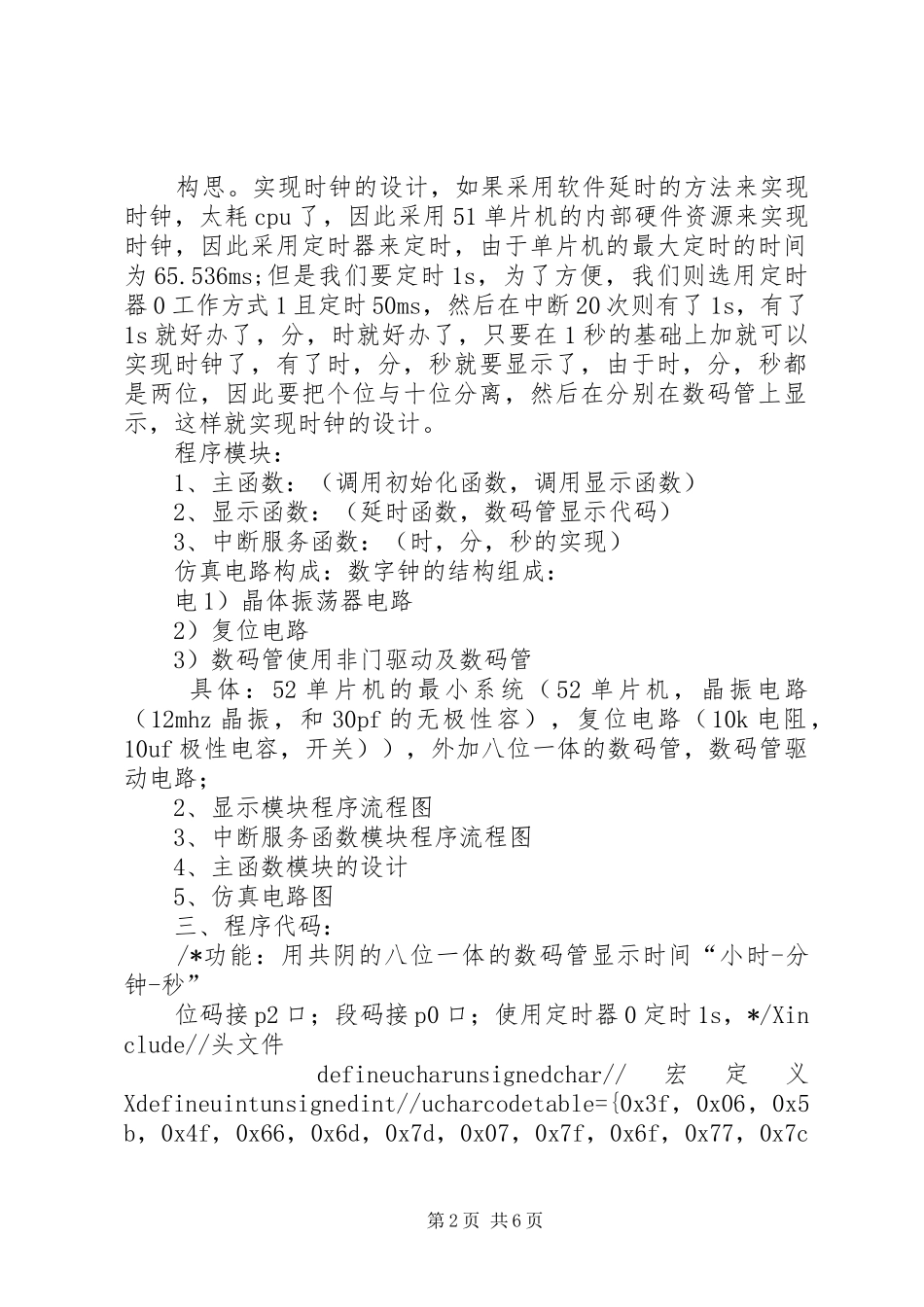

数字钟实训心得体会单片机数字钟实训报告学院：电子工程学院专业：机电一体化班级：姓名：手机号：一、任务及要求用51单片机设计时、分、秒计时器，具体要求如下。1、具有时、分、秒计时功能和8位数码管显示功能，显示格式为：“时－分－秒”；2、用proteus设计仿真电路进行结果仿真；3、4人组成设计小组完成，小组成员有明确分工，1人负责总体方案设计及报告撰写，2人负责功能模块函数设计，1人负责仿真电路设计及调试。4、完成程序设计、仿真电路设计、结果仿真。5、本实验要求设计一个数字计时器，可以完成0分00秒~23小时59分59秒的计时功能，并在控制电路的作用下有开机清零。6、指标要求。①.显示时、分、秒。②采用24小时制，小时计数器按“23翻00”规律计数。.③为了保证计时准确、稳定，由单片机的定时器来计时。7、设计要求：①画出电路原理图（或仿真电路图）；②元器件及参数选择；③电路仿真与调试；④连接实物图，并调试；⑤写出报告，并做总结；二、设计方案1、总体设计方案（李文负责完成）（说明总体设计方案构思、程序模块构成、仿真电路构成等内容，不少于300字））。第1页共6页构思。实现时钟的设计，如果采用软件延时的方法来实现时钟，太耗cpu了，因此采用51单片机的内部硬件资源来实现时钟，因此采用定时器来定时，由于单片机的最大定时的时间为65.536ms;但是我们要定时1s，为了方便，我们则选用定时器0工作方式1且定时50ms，然后在中断20次则有了1s，有了1s就好办了，分，时就好办了，只要在1秒的基础上加就可以实现时钟了，有了时，分，秒就要显示了，由于时，分，秒都是两位，因此要把个位与十位分离，然后在分别在数码管上显示，这样就实现时钟的设计。程序模块：1、主函数：（调用初始化函数，调用显示函数）2、显示函数：（延时函数，数码管显示代码）3、中断服务函数：（时，分，秒的实现）仿真电路构成：数字钟的结构组成：电1）晶体振荡器电路2）复位电路3）数码管使用非门驱动及数码管具体：52单片机的最小系统（52单片机，晶振电路（12mhz晶振，和30pf的无极性容），复位电路（10k电阻，10uf极性电容，开关）），外加八位一体的数码管，数码管驱动电路；2、显示模块程序流程图3、中断服务函数模块程序流程图4、主函数模块的设计5、仿真电路图三、程序代码：/*功能：用共阴的八位一体的数码管显示时间“小时-分钟-秒”位码接p2口；段码接p0口；使用定时器0定时1s，*/Xinclude//头文件defineucharunsignedchar//宏定义Xdefineuintunsignedint//ucharcodetable={0x3f，0x06，0x5b，0x4f，0x66，0x6d，0x7d，0x07，0x7f，0x6f，0x77，0x7c第2页共6页，0x39，0x5e，0x79，0x71};//共阴七段编码ucharsec，min，hour，count;//定义变量voiddelay（ucharx）//延时1ms的函数{ucharz，y;for（y=x;y>0;y--）for（z=124;z>0;z--）;}voidinit（void）//初始化函数{tmod=0x01;//定时器0工作在方式1th0=0x3c;//装初值tl0=0xb0;ea=1;//开总中断et0=1;//开定时器0中断tr0=1;//启动定时器0sec=0;//秒设初值min=0;//分设初值hour=0;//时设初值count=0;//计数设初值p0=0xff;//p2=0xff;//}voiddisplay//显示函数{ucharsec1，sec2，min1，min2，hour1，hour2;//定义变量sec1=sec/10;//秒的十位sec2=sec%10;//秒的个位min1=min/10;//分的十位min2=min%10;//分的个位hour1=hour/10;//时的十位hour2=hour%10;//时的个位p2=0x80;第3页共6页//秒个位的位码p0=table[sec2];//秒个位的段码delay（5）;p2=0x40;//秒十位的位码p0=table[sec1];//秒十位的段码delay（5）;p2=0x20;//“-”的位码p0=0x40;//“-”的段码delay（5）;p2=0x10;//分十位的位码p0=table[min1];//分十位的段码delay（5）;p2=0x08;//分个位的位码p0=table[min2];//分个位的段码delay（5）;p2=0x04;//“-”的位码p0=0x40;//“-”的段码delay（5）;p2=0x02;//时个位的位码p0=table[hour2];//时个位的段码delay（5）;p2=0x01;//时的十位的段码p0=table[hour1];//时的十位的段码delay（5）;第4页共6页}voidmain{init;//初始化函数while（1）{display;//时间显示函数}}voidtimeinterrupt1//中断服务函数{th0=0x3c;...
