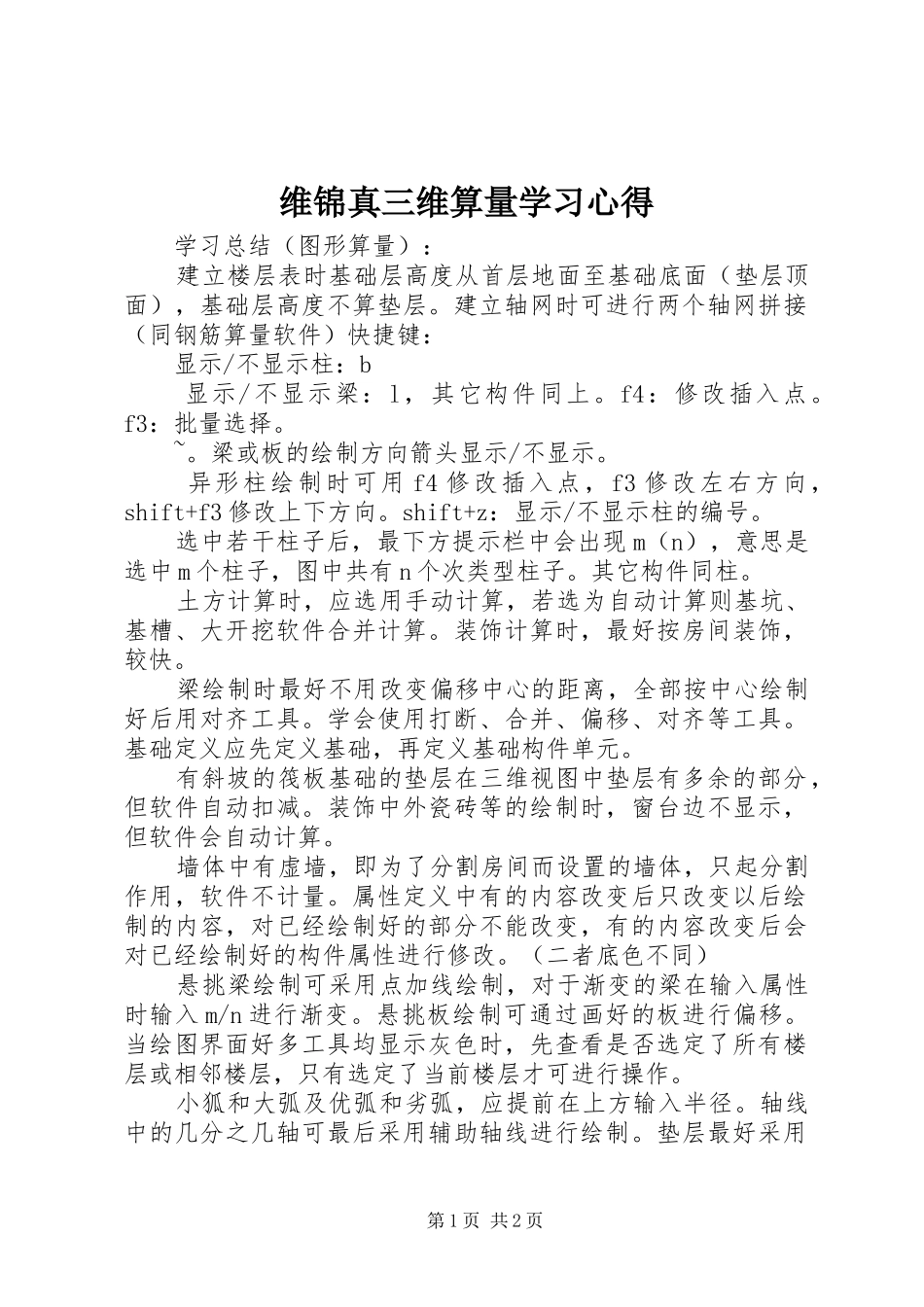

维锦真三维算量学习心得_第1页
1/2

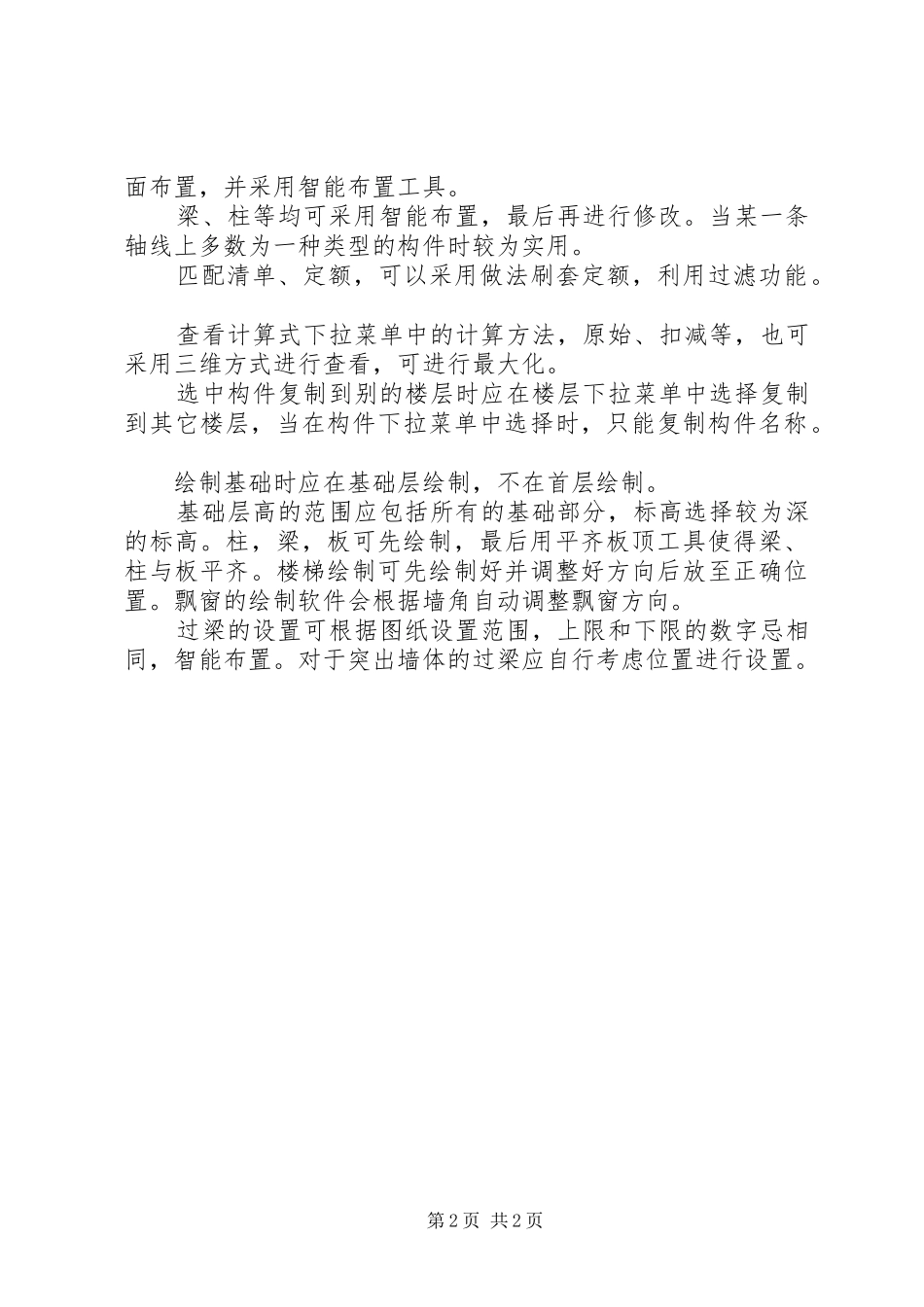

维锦真三维算量学习心得_第2页
2/2
维锦真三维算量学习心得学习总结(图形算量):建立楼层表时基础层高度从首层地面至基础底面(垫层顶面),基础层高度不算垫层。建立轴网时可进行两个轴网拼接(同钢筋算量软件)快捷键:显示/不显示柱:b显示/不显示梁:l,其它构件同上。f4:修改插入点。f3:批量选择。~。梁或板的绘制方向箭头显示/不显示。异形柱绘制时可用f4修改插入点,f3修改左右方向,shift+f3修改上下方向。shift+z:显示/不显示柱的编号。选中若干柱子后,最下方提示栏中会出现m(n),意思是选中m个柱子,图中共有n个次类型柱子。其它构件同柱。土方计算时,应选用手动计算,若选为自动计算则基坑、基槽、大开挖软件合并计算。装饰计算时,最好按房间装饰,较快。梁绘制时最好不用改变偏移中心的距离,全部按中心绘制好后用对齐工具。学会使用打断、合并、偏移、对齐等工具。基础定义应先定义基础,再定义基础构件单元。有斜坡的筏板基础的垫层在三维视图中垫层有多余的部分,但软件自动扣减。装饰中外瓷砖等的绘制时,窗台边不显示,但软件会自动计算。墙体中有虚墙,即为了分割房间而设置的墙体,只起分割作用,软件不计量。属性定义中有的内容改变后只改变以后绘制的内容,对已经绘制好的部分不能改变,有的内容改变后会对已经绘制好的构件属性进行修改。(二者底色不同)悬挑梁绘制可采用点加线绘制,对于渐变的梁在输入属性时输入m/n进行渐变。悬挑板绘制可通过画好的板进行偏移。当绘图界面好多工具均显示灰色时,先查看是否选定了所有楼层或相邻楼层,只有选定了当前楼层才可进行操作。小狐和大弧及优弧和劣弧,应提前在上方输入半径。轴线中的几分之几轴可最后采用辅助轴线进行绘制。垫层最好采用第1页共2页面布置,并采用智能布置工具。梁、柱等均可采用智能布置,最后再进行修改。当某一条轴线上多数为一种类型的构件时较为实用。匹配清单、定额,可以采用做法刷套定额,利用过滤功能。查看计算式下拉菜单中的计算方法,原始、扣减等,也可采用三维方式进行查看,可进行最大化。选中构件复制到别的楼层时应在楼层下拉菜单中选择复制到其它楼层,当在构件下拉菜单中选择时,只能复制构件名称。绘制基础时应在基础层绘制,不在首层绘制。基础层高的范围应包括所有的基础部分,标高选择较为深的标高。柱,梁,板可先绘制,最后用平齐板顶工具使得梁、柱与板平齐。楼梯绘制可先绘制好并调整好方向后放至正确位置。飘窗的绘制软件会根据墙角自动调整飘窗方向。过梁的设置可根据图纸设置范围,上限和下限的数字忌相同,智能布置。对于突出墙体的过梁应自行考虑位置进行设置。第2页共2页
