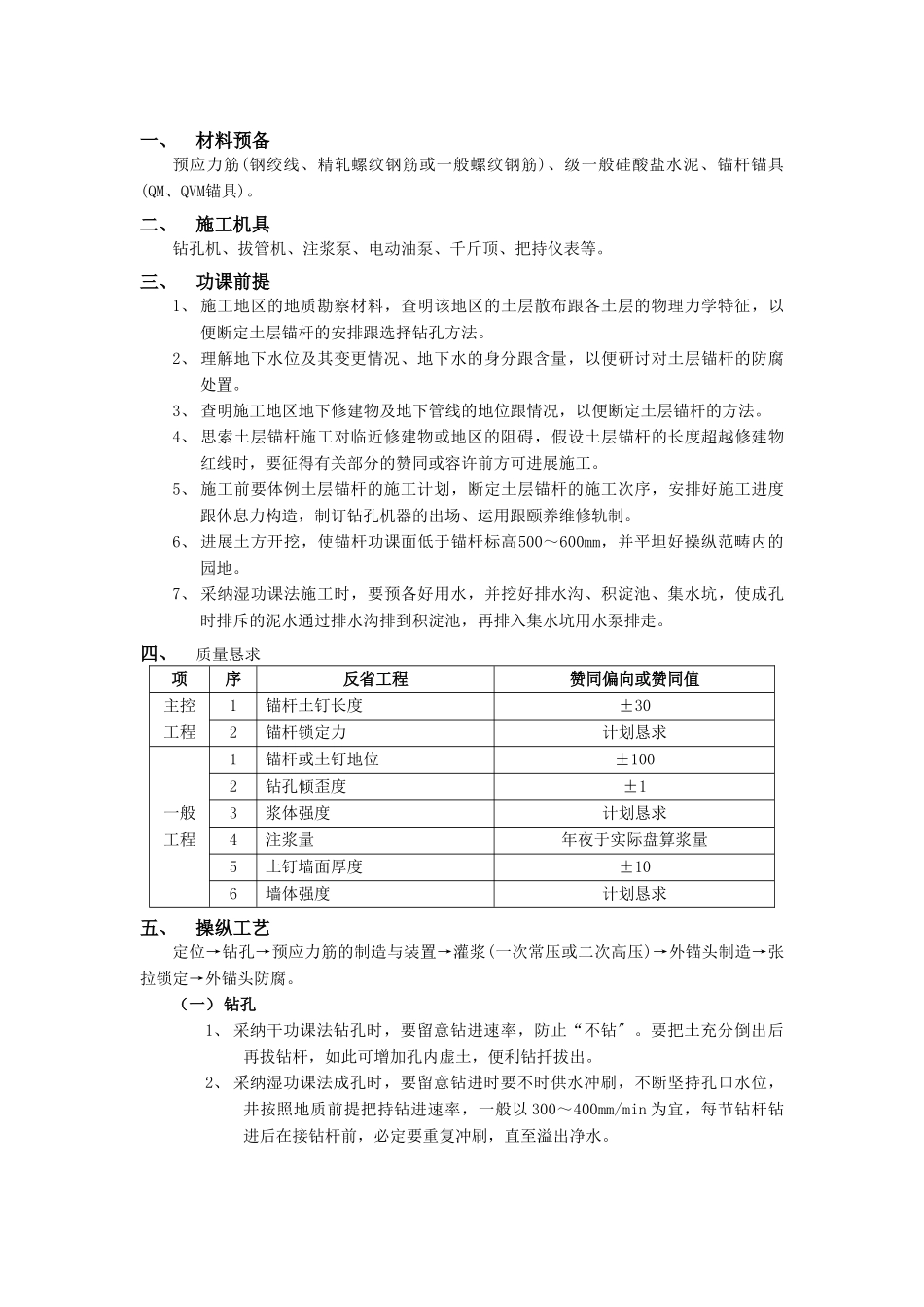

一、材料预备预应力筋(钢绞线、精轧螺纹钢筋或一般螺纹钢筋)、级一般硅酸盐水泥、锚杆锚具(QM、QVM锚具)。二、施工机具钻孔机、拔管机、注浆泵、电动油泵、千斤顶、把持仪表等。三、功课前提1、施工地区的地质勘察材料，查明该地区的土层散布跟各土层的物理力学特征，以便断定土层锚杆的安排跟选择钻孔方法。2、理解地下水位及其变更情况、地下水的身分跟含量，以便研讨对土层锚杆的防腐处置。3、查明施工地区地下修建物及地下管线的地位跟情况，以便断定土层锚杆的方法。4、思索土层锚杆施工对临近修建物或地区的阻碍，假设土层锚杆的长度超越修建物红线时，要征得有关部分的赞同或容许前方可进展施工。5、施工前要体例土层锚杆的施工计划，断定土层锚杆的施工次序，安排好施工进度跟休息力构造，制订钻孔机器的出场、运用跟颐养维修轨制。6、进展土方开挖，使锚杆功课面低于锚杆标高500～600mm，并平坦好操纵范畴内的园地。7、采纳湿功课法施工时，要预备好用水，并挖好排水沟、积淀池、集水坑，使成孔时排斥的泥水通过排水沟排到积淀池，再排入集水坑用水泵排走。四、质量恳求项序反省工程赞同偏向或赞同值主控工程1锚杆土钉长度±302锚杆锁定力计划恳求一般工程1锚杆或土钉地位±1002钻孔倾歪度±13浆体强度计划恳求4注浆量年夜于实际盘算浆量5土钉墙面厚度±106墙体强度计划恳求五、操纵工艺定位→钻孔→预应力筋的制造与装置→灌浆(一次常压或二次高压)→外锚头制造→张拉锁定→外锚头防腐。（一）钻孔1、采纳干功课法钻孔时，要留意钻进速率，防止“不钻〞。要把土充分倒出后再拔钻杆，如此可增加孔内虚土，便利钻扦拔出。2、采纳湿功课法成孔时，要留意钻进时要不时供水冲刷，不断坚持孔口水位，井按照地质前提把持钻进速率，一般以300～400mm/min为宜，每节钻杆钻进后在接钻杆前，必定要重复冲刷，直至溢出净水。3、在钻进进程中随时留意速率、压力及钻扦平直，待钻至规则深度后接着用水重复冲刷钻孔中泥砂，直至溢出净水为止，而后拔出钻杆。（二）拉杆的安设1、杆恳求顺直，在运用前要进展除锈，并作防腐处置，对钢筋拉杆，先涂一层环氧防腐漆冷根本油，待单调后，在涂一层环氧玻璃钢，待其固化后，再围绕两层聚乙烯塑料薄膜。对自由段的钢绞线，要套聚丙烯防护套。2、钢绞线如涂有油脂，在结实段要细心加以清算，免得阻碍与锚固体的粘结;除锈后要尽快'放入钻孔并灌浆，以兔再生锈。3、为将拉杆安置在钻孔的核心，防止自由段发生过年夜挠度跟拔出钻孔时不搅动土壁，并保障拉杆有充足的水泥浆保护层，在拉杆的外表设置定位器，定位器的间距在锚固段为2m阁下，在自由段为4～5m。（三）灌浆1、灌浆材料逃用纯水泥浆，水泥采纳Р·О以上一般硅酸盐水泥，水灰比为～阁下，其流淌度要适宜泵送。如灌浆采纳砂浆，那么恳求灰砂比为1:1或1:0.5(分量比)，水灰比～0.5，选用中砂，并要过筛。2、水泥浆液的抗压强度要年夜于25MPa，塑性流淌时征询要在22s以下，可用时间应在30～60min，为放慢凝聚，进步晚期强度，可掺速凝剂，但运用要拌平均，全部浇注进程须在4min内终了。3、一次灌浆法:（1）将水泥浆经胶管(或用l根ф30mm阁下的钢管作灌浆管)推入拉杆孔内，在拉杆孔端注入锚浆。（2）灌注压力一般为阁下，跟着水泥浆的灌入，应逐步将灌浆管向外拔出直至孔口，在拔管进程中应保障管口不断埋在砂浆内。（3）灌浆时，压力不宜过年夜，免得吹散浆液跟砂浆，待浆液或砂浆回流到孔口时，用水泥袋纸等捣人孔内，再用湿粘土封堵孔口，并严密捣实，再以～的压力进展补灌，稳压数分钟后即可实现。4、二次灌浆法（1）先灌注锚固段，在灌注的水泥浆具有必定强度后，对锚固段进展张拉，而后再灌注非锚固段。（2）灌浆时要留意，对接近地外表的土层锚杆，灌浆压力弗成过年夜，免得惹起地外表收缩隆起，或阻碍左近原有的地下修建物跟管道的运用，因而每lm覆土厚度的灌浆压力可按思索。（3）对垂直孔或倾歪度年夜的孔，可采纳人工填塞捣实的方法。（4）注浆后天然养护非常多于7d，待强度到达计划强度品级的70%以上，才可进展张拉施工。在灌浆体硬化之前，不克不及接受外力，防止种种缘故惹起的锚...
