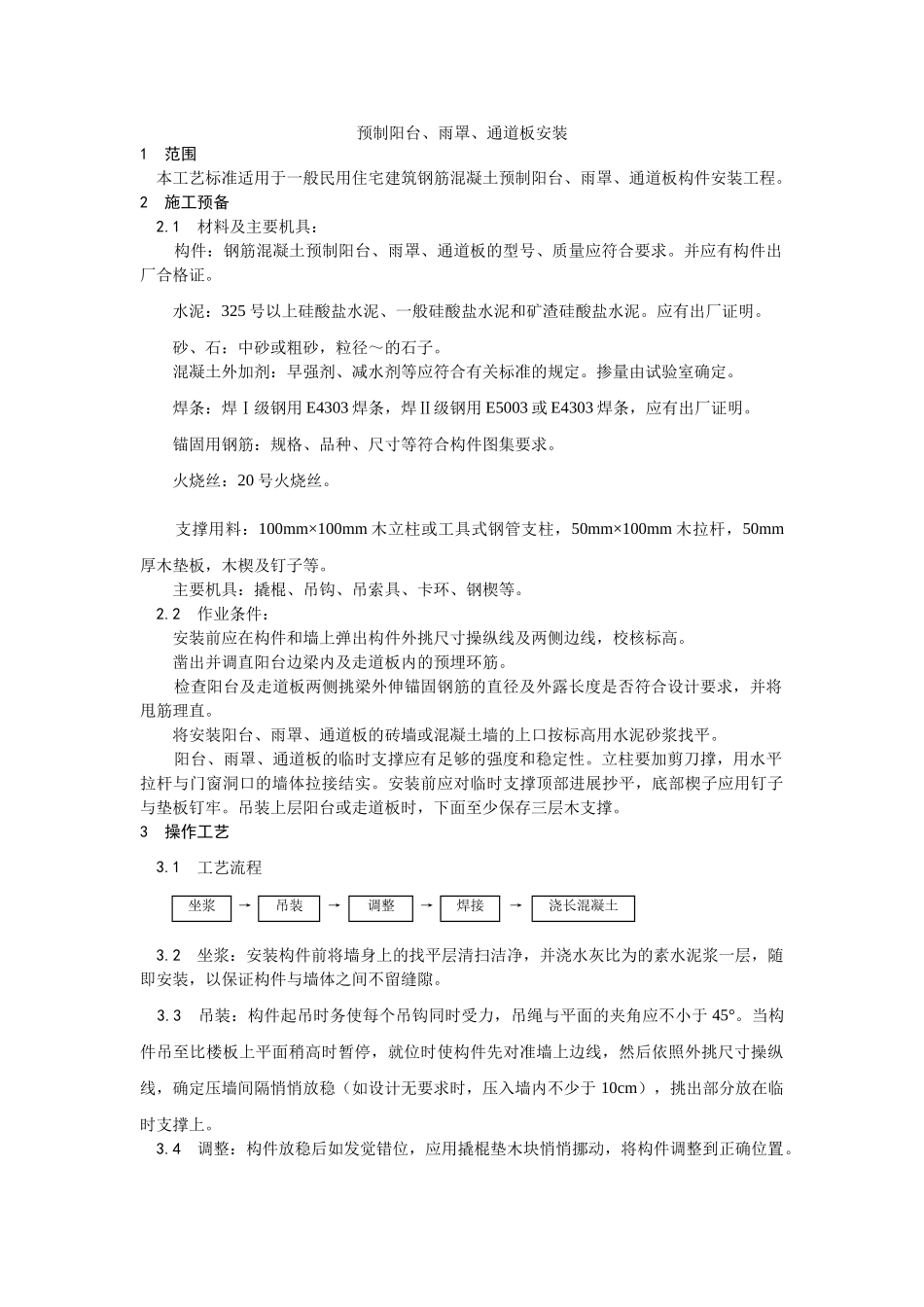

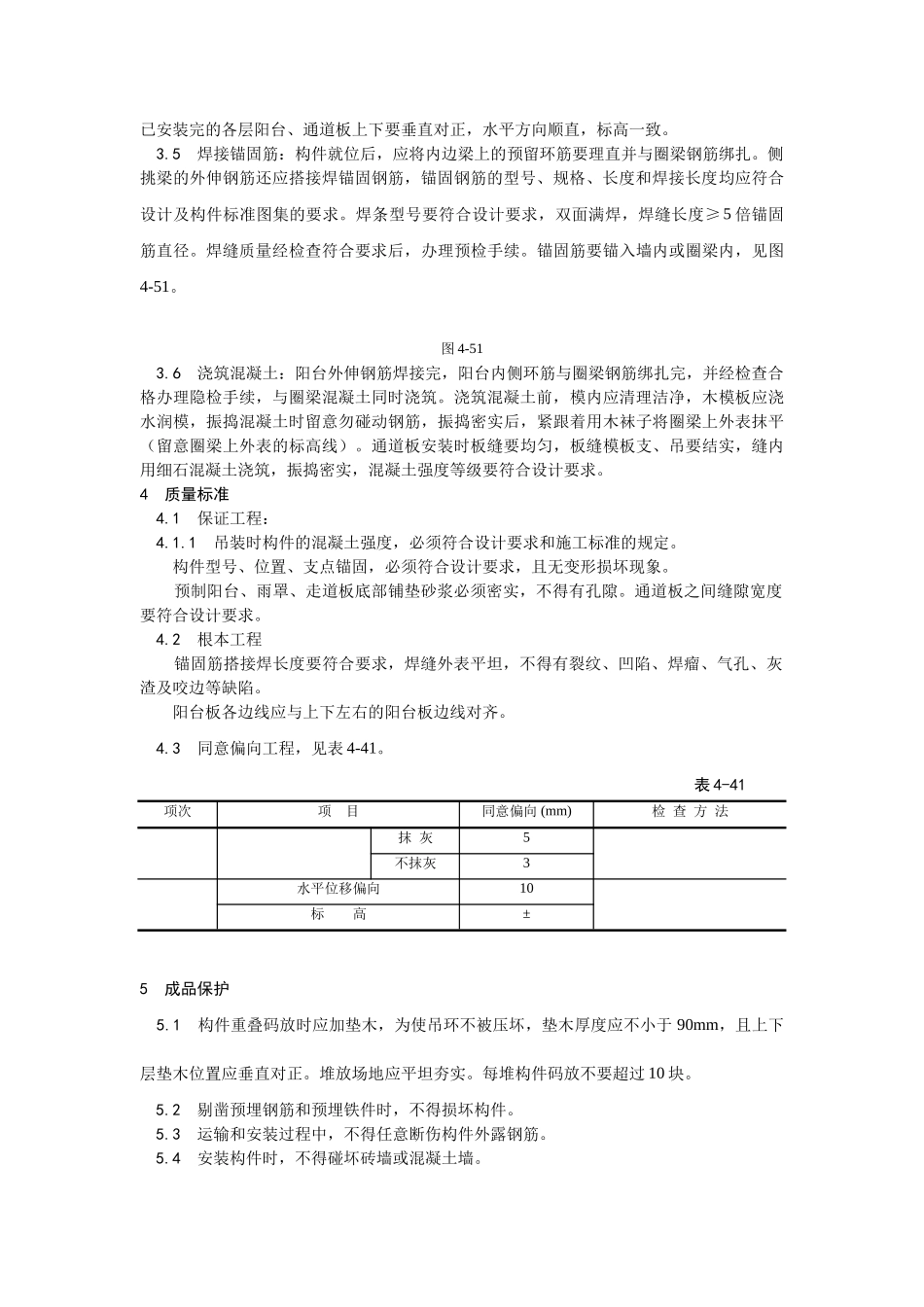

预制阳台、雨罩、通道板安装1范围本工艺标准适用于一般民用住宅建筑钢筋混凝土预制阳台、雨罩、通道板构件安装工程。2施工预备2.1材料及主要机具：构件：钢筋混凝土预制阳台、雨罩、通道板的型号、质量应符合要求。并应有构件出厂合格证。水泥：325号以上硅酸盐水泥、一般硅酸盐水泥和矿渣硅酸盐水泥。应有出厂证明。砂、石：中砂或粗砂，粒径～的石子。混凝土外加剂：早强剂、减水剂等应符合有关标准的规定。掺量由试验室确定。焊条：焊Ⅰ级钢用E4303焊条，焊Ⅱ级钢用E5003或E4303焊条，应有出厂证明。锚固用钢筋：规格、品种、尺寸等符合构件图集要求。火烧丝：20号火烧丝。支撑用料：100mm×100mm木立柱或工具式钢管支柱，50mm×100mm木拉杆，50mm厚木垫板，木楔及钉子等。主要机具：撬棍、吊钩、吊索具、卡环、钢楔等。2.2作业条件：安装前应在构件和墙上弹出构件外挑尺寸操纵线及两侧边线，校核标高。凿出并调直阳台边梁内及走道板内的预埋环筋。检查阳台及走道板两侧挑梁外伸锚固钢筋的直径及外露长度是否符合设计要求，并将甩筋理直。将安装阳台、雨罩、通道板的砖墙或混凝土墙的上口按标高用水泥砂浆找平。阳台、雨罩、通道板的临时支撑应有足够的强度和稳定性。立柱要加剪刀撑，用水平拉杆与门窗洞口的墙体拉接结实。安装前应对临时支撑顶部进展抄平，底部楔子应用钉子与垫板钉牢。吊装上层阳台或走道板时，下面至少保存三层木支撑。3操作工艺3.1工艺流程坐浆→吊装→调整→焊接→浇长混凝土3.2坐浆：安装构件前将墙身上的找平层清扫洁净，并浇水灰比为的素水泥浆一层，随即安装，以保证构件与墙体之间不留缝隙。3.3吊装：构件起吊时务使每个吊钩同时受力，吊绳与平面的夹角应不小于45°。当构件吊至比楼板上平面稍高时暂停，就位时使构件先对准墙上边线，然后依照外挑尺寸操纵线，确定压墙间隔悄悄放稳（如设计无要求时，压入墙内不少于10cm），挑出部分放在临时支撑上。3.4调整：构件放稳后如发觉错位，应用撬棍垫木块悄悄挪动，将构件调整到正确位置。已安装完的各层阳台、通道板上下要垂直对正，水平方向顺直，标高一致。3.5焊接锚固筋：构件就位后，应将内边梁上的预留环筋要理直并与圈梁钢筋绑扎。侧挑梁的外伸钢筋还应搭接焊锚固钢筋，锚固钢筋的型号、规格、长度和焊接长度均应符合设计及构件标准图集的要求。焊条型号要符合设计要求，双面满焊，焊缝长度≥5倍锚固筋直径。焊缝质量经检查符合要求后，办理预检手续。锚固筋要锚入墙内或圈梁内，见图4-51。图4-513.6浇筑混凝土：阳台外伸钢筋焊接完，阳台内侧环筋与圈梁钢筋绑扎完，并经检查合格办理隐检手续，与圈梁混凝土同时浇筑。浇筑混凝土前，模内应清理洁净，木模板应浇水润模，振捣混凝土时留意勿碰动钢筋，振捣密实后，紧跟着用木袜子将圈梁上外表抹平（留意圈梁上外表的标高线）。通道板安装时板缝要均匀，板缝模板支、吊要结实，缝内用细石混凝土浇筑，振捣密实，混凝土强度等级要符合设计要求。4质量标准4.1保证工程：4.1.1吊装时构件的混凝土强度，必须符合设计要求和施工标准的规定。构件型号、位置、支点锚固，必须符合设计要求，且无变形损坏现象。预制阳台、雨罩、走道板底部铺垫砂浆必须密实，不得有孔隙。通道板之间缝隙宽度要符合设计要求。4.2根本工程锚固筋搭接焊长度要符合要求，焊缝外表平坦，不得有裂纹、凹陷、焊瘤、气孔、灰渣及咬边等缺陷。阳台板各边线应与上下左右的阳台板边线对齐。4.3同意偏向工程，见表4-41。表4-41项次项目同意偏向(mm)检查方法抹灰5不抹灰3水平位移偏向10标高±5成品保护5.1构件重叠码放时应加垫木，为使吊环不被压坏，垫木厚度应不小于90mm，且上下层垫木位置应垂直对正。堆放场地应平坦夯实。每堆构件码放不要超过10块。5.2剔凿预埋钢筋和预埋铁件时，不得损坏构件。5.3运输和安装过程中，不得任意断伤构件外露钢筋。5.4安装构件时，不得碰坏砖墙或混凝土墙。6应留意的质量咨询题6.1安装不平：临时支撑顶部和水泥砂浆找平层必须在一个水平面上。6.2位置不精确：安装时必须按操纵线及标高就位，假设有偏向应及时调整。6.3支座不实：应留意找平层的平坦，安装...
