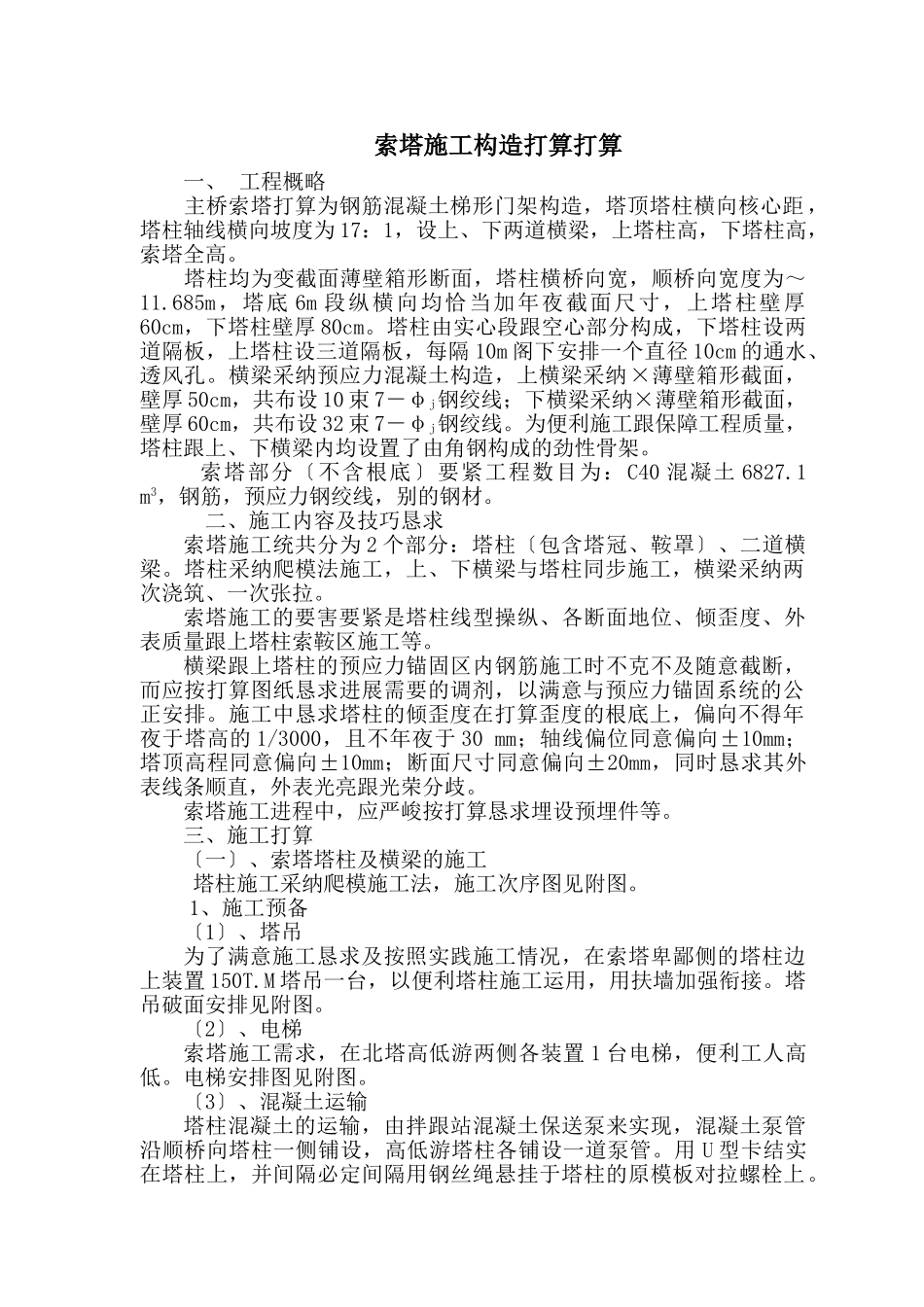

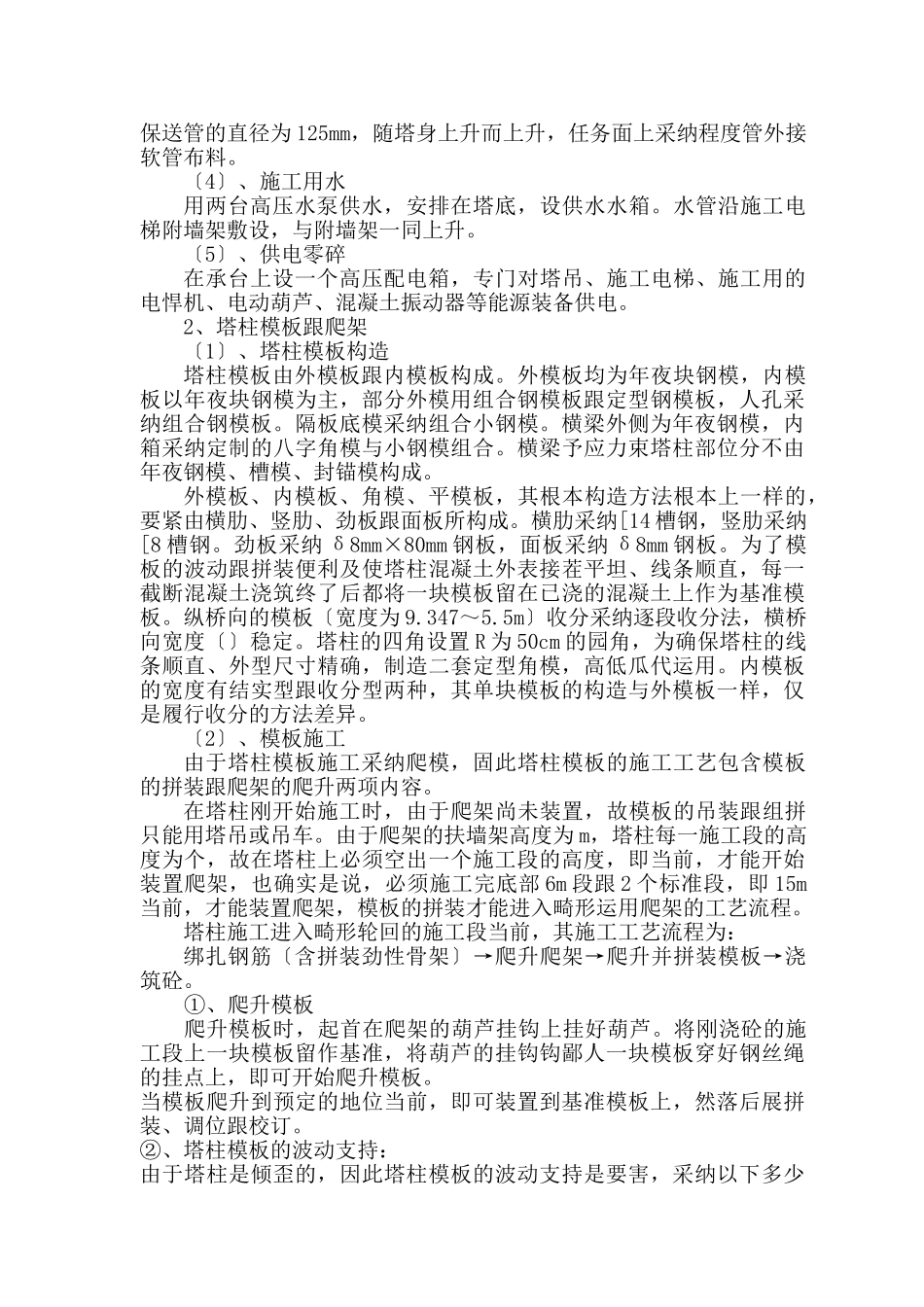

索塔施工构造打算打算一、工程概略主桥索塔打算为钢筋混凝土梯形门架构造，塔顶塔柱横向核心距，塔柱轴线横向坡度为17：1，设上、下两道横梁，上塔柱高，下塔柱高，索塔全高。塔柱均为变截面薄壁箱形断面，塔柱横桥向宽，顺桥向宽度为～11.685m，塔底6m段纵横向均恰当加年夜截面尺寸，上塔柱壁厚60cm，下塔柱壁厚80cm。塔柱由实心段跟空心部分构成，下塔柱设两道隔板，上塔柱设三道隔板，每隔10m阁下安排一个直径10cm的通水、透风孔。横梁采纳预应力混凝土构造，上横梁采纳×薄壁箱形截面，壁厚50cm，共布设10束7－φj钢绞线；下横梁采纳×薄壁箱形截面，壁厚60cm，共布设32束7－φj钢绞线。为便利施工跟保障工程质量，塔柱跟上、下横梁内均设置了由角钢构成的劲性骨架。索塔部分〔不含根底〕要紧工程数目为：C40混凝土6827.1m3，钢筋，预应力钢绞线，别的钢材。二、施工内容及技巧恳求索塔施工统共分为2个部分：塔柱〔包含塔冠、鞍罩〕、二道横梁。塔柱采纳爬模法施工，上、下横梁与塔柱同步施工，横梁采纳两次浇筑、一次张拉。索塔施工的要害要紧是塔柱线型操纵、各断面地位、倾歪度、外表质量跟上塔柱索鞍区施工等。横梁跟上塔柱的预应力锚固区内钢筋施工时不克不及随意截断，而应按打算图纸恳求进展需要的调剂，以满意与预应力锚固系统的公正安排。施工中恳求塔柱的倾歪度在打算歪度的根底上，偏向不得年夜于塔高的1/3000，且不年夜于30mm；轴线偏位同意偏向±10mm；塔顶高程同意偏向±10mm；断面尺寸同意偏向±20mm，同时恳求其外表线条顺直，外表光亮跟光荣分歧。索塔施工进程中，应严峻按打算恳求埋设预埋件等。三、施工打算〔一〕、索塔塔柱及横梁的施工塔柱施工采纳爬模施工法，施工次序图见附图。1、施工预备〔1〕、塔吊为了满意施工恳求及按照实践施工情况，在索塔卑鄙侧的塔柱边上装置150T.M塔吊一台，以便利塔柱施工运用，用扶墙加强衔接。塔吊破面安排见附图。〔2〕、电梯索塔施工需求，在北塔高低游两侧各装置1台电梯，便利工人高低。电梯安排图见附图。〔3〕、混凝土运输塔柱混凝土的运输，由拌跟站混凝土保送泵来实现，混凝土泵管沿顺桥向塔柱一侧铺设，高低游塔柱各铺设一道泵管。用U型卡结实在塔柱上，并间隔必定间隔用钢丝绳悬挂于塔柱的原模板对拉螺栓上。保送管的直径为125mm，随塔身上升而上升，任务面上采纳程度管外接软管布料。〔4〕、施工用水用两台高压水泵供水，安排在塔底，设供水水箱。水管沿施工电梯附墙架敷设，与附墙架一同上升。〔5〕、供电零碎在承台上设一个高压配电箱，专门对塔吊、施工电梯、施工用的电悍机、电动葫芦、混凝土振动器等能源装备供电。2、塔柱模板跟爬架〔1〕、塔柱模板构造塔柱模板由外模板跟内模板构成。外模板均为年夜块钢模，内模板以年夜块钢模为主，部分外模用组合钢模板跟定型钢模板，人孔采纳组合钢模板。隔板底模采纳组合小钢模。横梁外侧为年夜钢模，内箱采纳定制的八字角模与小钢模组合。横梁予应力束塔柱部位分不由年夜钢模、槽模、封锚模构成。外模板、内模板、角模、平模板，其根本构造方法根本上一样的，要紧由横肋、竖肋、劲板跟面板所构成。横肋采纳[14槽钢，竖肋采纳[8槽钢。劲板采纳δ8mm×80mm钢板，面板采纳δ8mm钢板。为了模板的波动跟拼装便利及使塔柱混凝土外表接茬平坦、线条顺直，每一截断混凝土浇筑终了后都将一块模板留在已浇的混凝土上作为基准模板。纵桥向的模板〔宽度为9.347～5.5m〕收分采纳逐段收分法，横桥向宽度〔〕稳定。塔柱的四角设置R为50cm的园角，为确保塔柱的线条顺直、外型尺寸精确，制造二套定型角模，高低瓜代运用。内模板的宽度有结实型跟收分型两种，其单块模板的构造与外模板一样，仅是履行收分的方法差异。〔2〕、模板施工由于塔柱模板施工采纳爬模，固此塔柱模板的施工工艺包含模板的拼装跟爬架的爬升两项内容。在塔柱刚开始施工时，由于爬架尚未装置，故模板的吊装跟组拼只能用塔吊或吊车。由于爬架的扶墙架高度为m，塔柱每一施工段的高度为个，故在塔柱上必须空出一个施工段的高度，即当前，才能开始装置爬架，也确实是说，必须施工完底部6m段跟2个标准段，即15m当前，...
