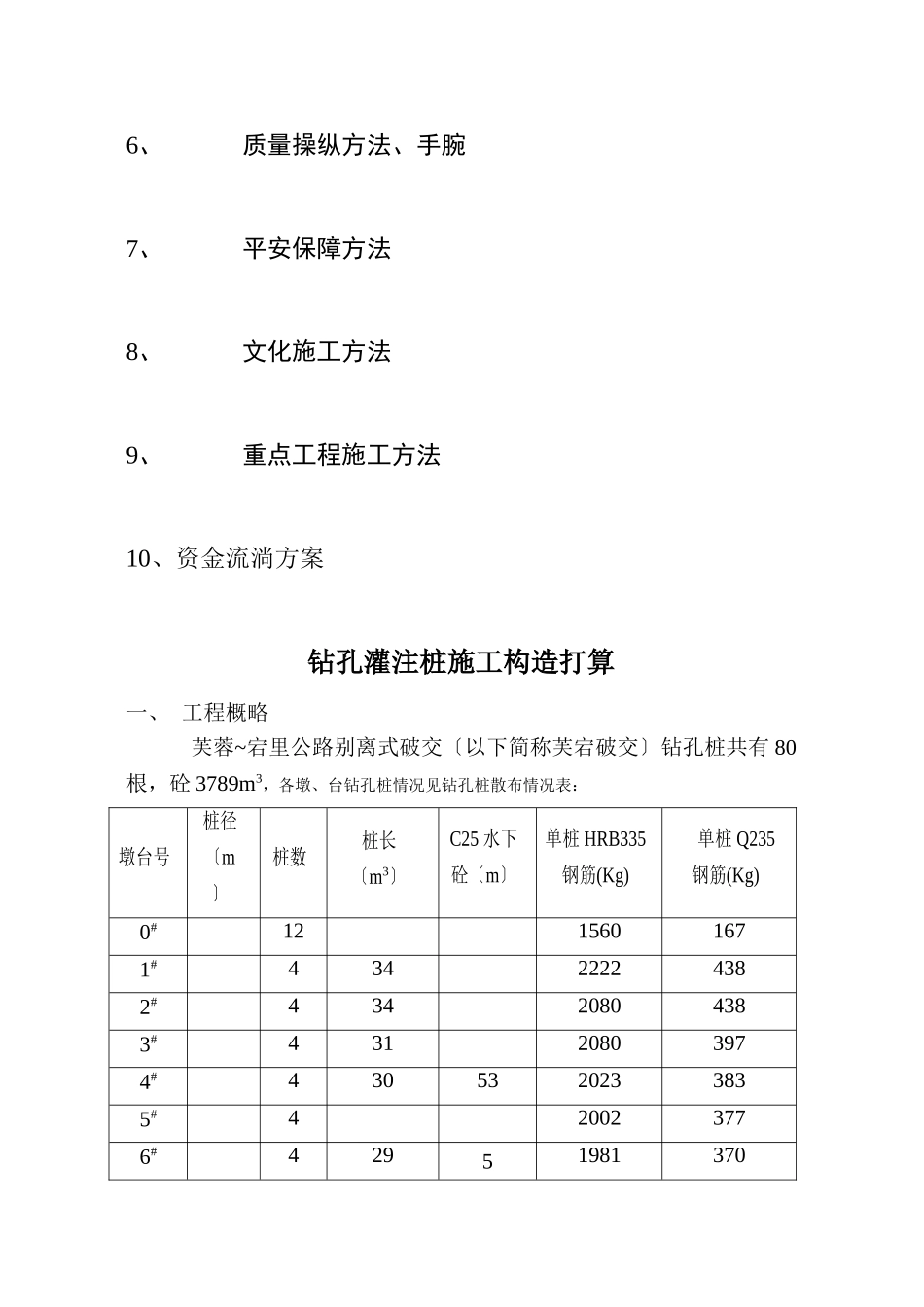

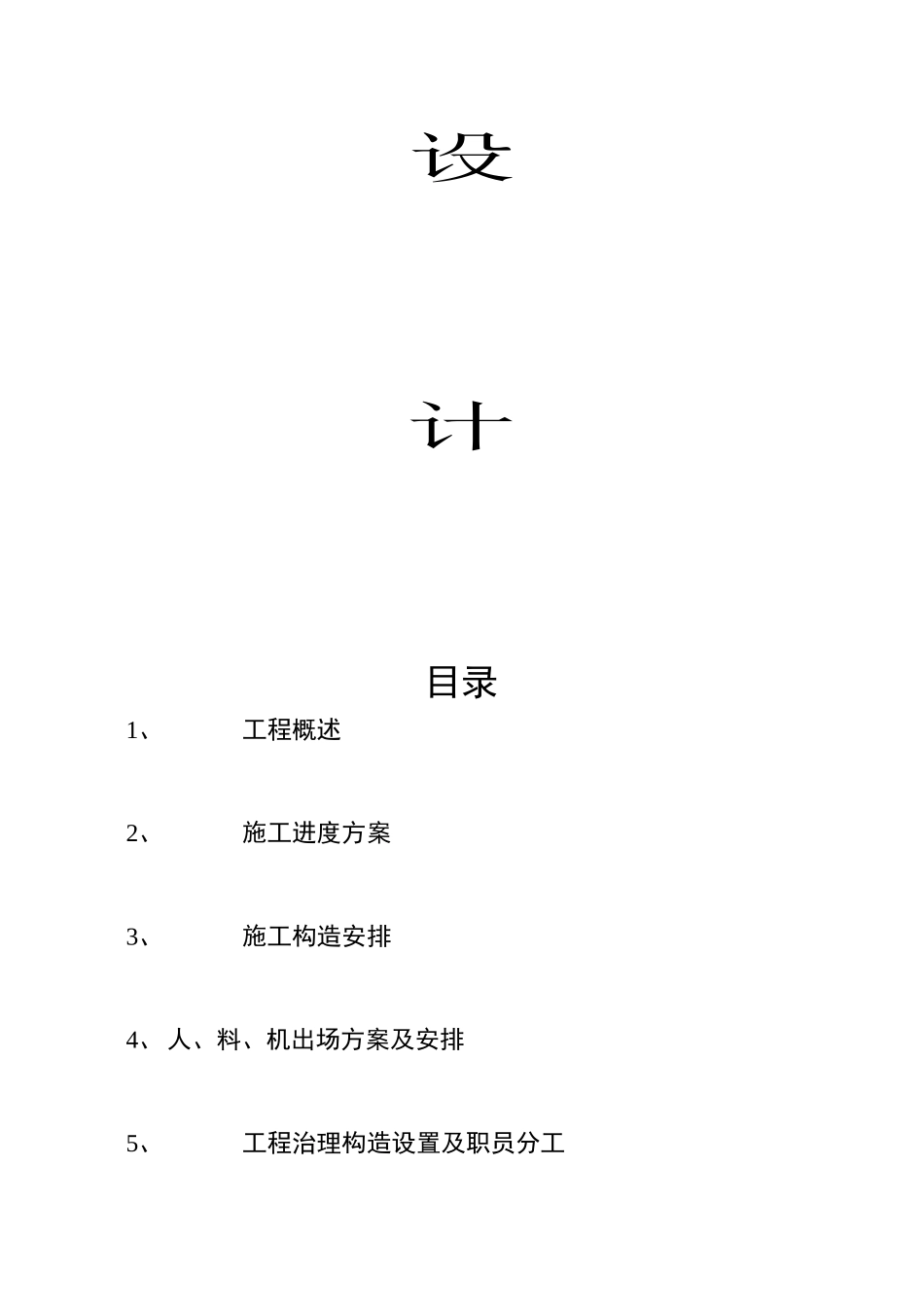

某高速公路CC-WJ4条约段芙蓉~宕里别离式破交桥钻孔灌注桩施工组织设计目录1、工程概述2、施工进度方案3、施工构造安排4、人、料、机出场方案及安排5、工程治理构造设置及职员分工6、质量操纵方法、手腕7、平安保障方法8、文化施工方法9、重点工程施工方法10、资金流淌方案钻孔灌注桩施工构造打算一、工程概略芙蓉~宕里公路别离式破交〔以下简称芙宕破交〕钻孔桩共有80根，砼3789m3，各墩、台钻孔桩情况见钻孔桩散布情况表：墩台号桩径〔m〕桩数桩长〔m3〕C25水下砼〔m〕单桩HRB335钢筋(Kg)单桩Q235钢筋(Kg)0#1215601671#43422224382#43420804383#43120803974#4305320233835#420023776#429519813707#42919813708#43221224109#432212241010#432212241011#432212241012#43053202338313#43053202338314#43053202338315#121725195桥梁地质情况由上而下土层如下:亚粘土、淤泥质粘土、亚粘土及粘土、粉砂层及亚粘土夹粉砂层。钻孔桩采纳原土泥浆护壁、正轮回钻进、正轮回清孔的施工工艺进展施工。二、施工进度方案：各桥施工进度方案见附表。三、施工构造安排1、平坦园地陆上桩施工前起首平坦园地，将陡坡、低洼处整平至统一破体，以便利桩机移位。由于9#墩的水中桩间隔岸边较近〔最远处距岸边阁下〕，采纳筑岛法将水上桩变为陆上桩施工：用开掘机挖除桩位处的淤泥，从岸边填粘土至桩位处，用推土机推平、碾压密实，填土范畴超越桩位3m，填土标高与公路标高分歧。2、泥浆池、积淀池安排泥浆池、积淀池安排原那么：不占用路基、桥台锥坡等构造物的用地，只管安排在桥跨下。2个墩台之间安排泥浆池、积淀池各一个：两池成排安排，与桥轴线垂直。泥浆池靠施工便道安排，便于钻孔桩沉渣的清算，沉渣清算在每根桩施工终了落伍展。泥浆池尺寸为5*3*2m。泥浆排放池安排在桥跨外，尺寸为90m**4m。3、施工便道为确保钻孔桩施工机器通行便利，每个墩台处均设置一施工机器临时便道，便道宽5m，边线离墩台桩位轴线3m，先在两侧各开挖30cm宽30cm深排水沟一道，利于保持园地单调。由于罐车的溜槽只能向右改变90°，因此钻孔桩施工便道设置在墩台轴线的西侧。施工便道与钻机之间用歪坡道衔接，歪坡道一头与钻机平台标高一样，另一头与便道标高分歧〔比钻机平台标上下40cm阁下〕。4、埋设护筒护筒采纳钢护筒，护筒壁厚3mm，护筒内径比桩径年夜20cm：直径的桩内径为，直径的桩内径为。护筒埋置深度，护筒四周范畴内用粘土分层回填压实。护筒埋置前，先在桩位四周打设四根木桩，将桩位用十字线引出，人工挖埋护筒，护筒破体地位偏向不得年夜于5cm，倾歪度小于1%。5、钻孔桩施工次序如今参加钻机共4台，此中GPS—20型有2台，GPS—15型有2台。别的2台GPS—15型钻机将于4月上旬出场。施工时间见施工进度方案。施工次序：1#机：0#台--1#墩2#机：2#墩--3#墩3#机：4#墩--6#墩4#机：5#墩--7#墩--8#墩5#机：11#墩--10#墩--9#墩6#机：12#墩--13#墩--14#墩--15#台各墩台施工次序采纳腾跃施工，只管防止邻近桩位连续施工，免得互相关扰。墩桩施工次序：1#墩—3#墩—2#墩—4#墩或许3#墩—1#墩—4#墩—2#墩台桩施工次序：1#墩—5#墩—9#墩—3#墩—7#墩—11#墩—2#墩—6#墩—10#墩—4#墩—8#墩—12#墩6、钻机移位、就位钻机用20*20cm的道木作为根底，用卷扬机牵引法滑移就位，用千斤顶调剂桩架，使钻盘平台程度，再使钻机的起吊滑轮线、钻盘核心跟桩孔核心三者在统一垂直线上。7、钢筋堆放、加工、装置钢筋堆场去除原表土20cm后再铺设30cm刻薄渣，用压路机压实，堆场四周开挖排水沟排水。钢筋加工园地设置在钢筋堆场旁，下层处置与钢筋堆场一样，面层在30cm道渣上浇注8cm素砼，作为钢筋加工的任务平台。钢筋堆放在钢筋堆场上，上面用木方撑空，不得直截了当与道渣打仗。钢筋笼在桩位处制造，去除原表土20cm，用10*10cm木方分两层将钢筋笼排斥，作为任务平台，钢筋笼在任务平台上制造。为增加钢筋笼吊放入孔时的焊接时间，钢筋笼分2抑制造，上节长度为18m阁下，下节长度小于18m，详细按照钢筋笼断定。吊放入孔时，钢筋笼的焊接根数为14〔12〕根，焊接长度为22cm，用三台300型的电焊机同时焊接，需30—40分钟可焊完。8、发电机...
