建筑行业质量通病图集二 VIP免费

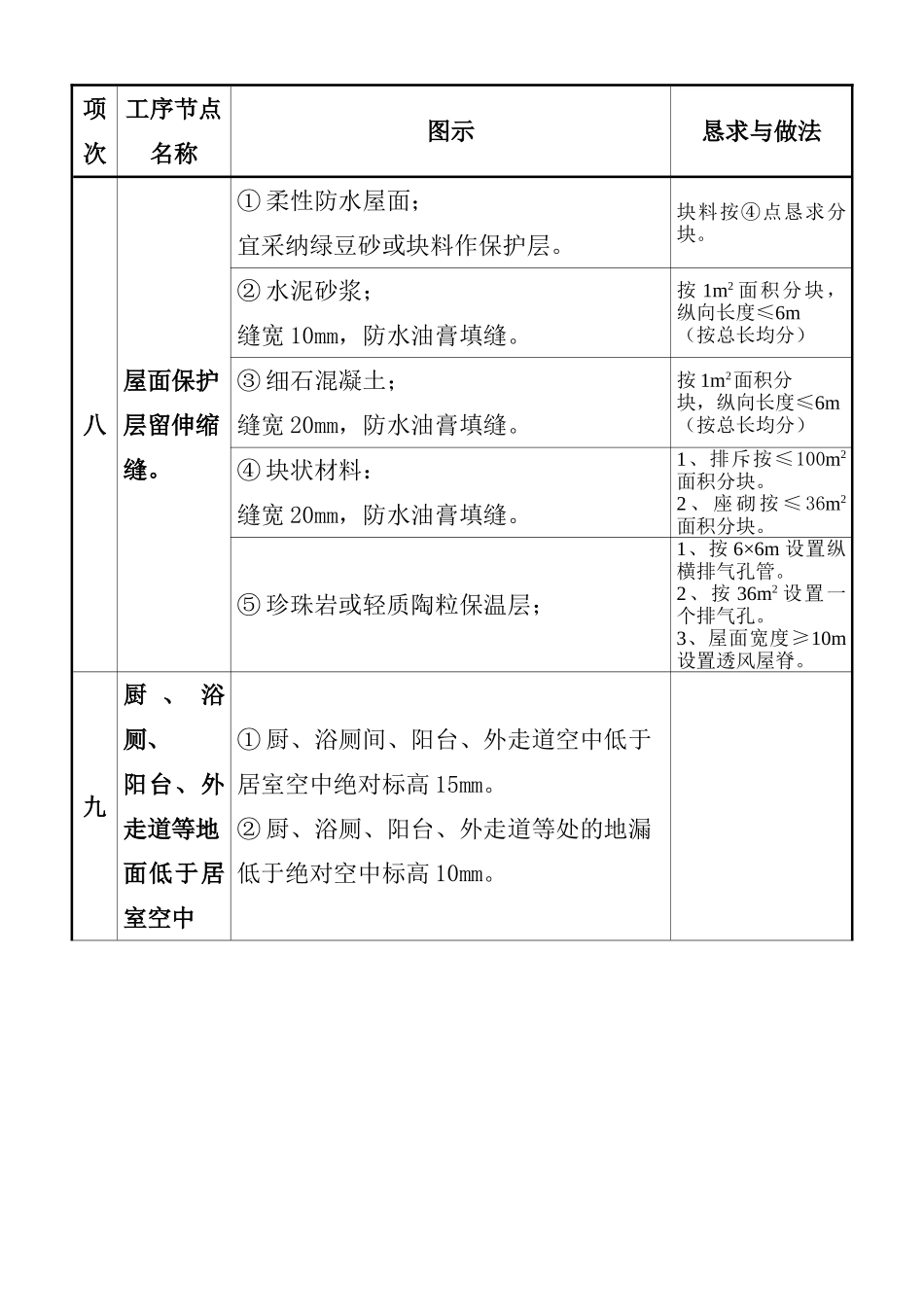

项次工序节点名称图示恳求与做法八屋面保护层留伸缩缝。①柔性防水屋面；宜采纳绿豆砂或块料作保护层。块料按④点恳求分块。②水泥砂浆；缝宽10mm，防水油膏填缝。按1m2面积分块，纵向长度≤6m（按总长均分）③细石混凝土；缝宽20mm，防水油膏填缝。按1m2面积分块，纵向长度≤6m（按总长均分）④块状材料：缝宽20mm，防水油膏填缝。1、排斥按≤100m2面积分块。2、座砌按≤36m2面积分块。⑤珍珠岩或轻质陶粒保温层；1、按6×6m设置纵横排气孔管。2、按36m2设置一个排气孔。3、屋面宽度≥10m设置透风屋脊。九厨、浴厕、阳台、外走道等地面低于居室空中①厨、浴厕间、阳台、外走道空中低于居室空中绝对标高15mm。②厨、浴厕、阳台、外走道等处的地漏低于绝对空中标高10mm。十腰线、挑檐、雨蓬做滴水线项次工序节点名称图示恳求与做法十一窗楣做鹰咀，外窗台低于内窗台，外窗台做向外排水坡1、窗楣及窗台块料贴面，其外角采纳夹角镶贴。2、窗楣凸起线时按第十项施工。窗台凸起线时，按第五项施工。3、铝合金窗外周边留宽5mm深8mm槽，防水胶密封。4、装置用螺丝使用铜或不锈钢螺丝。5、钢窗表里窗台高差>10mm。铝合金窗下框必需有泄水构造，如无时；①推拉窗：导轨在靠双方框位处铣8mm宽口泄水。②平开窗：在框靠中梃地位每个扇洞铣一个宽8mm口泄水。项次工序节点名称图示恳求与做法十二墙面、地面镶贴块料面①不同意有小于1/4的块料。②条形饰面砖不得小于1/2砖。③独破柱用条形饰面砖时，宽度偏向必需用整砖。④空中铺400×400以下块料必需通缝。400×400以上块料可用分色块料分开。⑤天面、空中块料铺贴缝宽≥2mm以防收缩起鼓变形。⑥天台铺贴块料时，空中四周留缝20mm宽，防水油膏填缝。1、镶贴行进展模数盘算跟预排、使排砖跟拼缝平均。2、非整砖行排在阴角处或主要部位。3、阴阳角朴直顺直，不得呈现鼠尾景象。4、采纳方法消弭空鼓跟裂纹。十三楼梯步级①级面平坦、宽度平均分歧，防滑条采纳石米、铁砂时应超过级面5mm；采纳铜条时应超过2mm，并顺直、结实。②相邻两级差不得超越10mm。十四木门窗装置①按标准恳求做好锚固。②搭钮要用开槽机双面开槽，槽深浅度分歧。③门窗装置的留缝宽度：（1）门窗扇与框间破缝的留缝宽度为1.5-2.5mm。（2）框与扇间上缝的留缝宽度为1.0-1.5mm。（3）门扇与空中间缝：a）外门留缝宽度为4-5mm。b）内门留缝宽度为6-8mm。c）卫生间门留缝宽度为10-12mm。1、门窗高低冒头必需刨光，刷油漆。2、油漆不得净化小五金。项次工序节点名称图示恳求与做法十五天面地漏歪水坡度及防渗十六管道穿越楼板、屋面的套管埋设套管的选用、加工年夜样及埋设工艺恳求详见有关标准图集。十七镀锌水管的衔接①生涯给水管及DN≤100mm的非生涯给水管（如消防、空调等）不得焊接。②DN>100mm的非生涯给水管，在特不情况下，可同意采纳焊接，但不得增加通水截面，并须作防锈处置。项次工序节点名称图示恳求与做法十八破管（包括生涯跟消防给水、排水、空调水系统及保送别的介质的种种破管）要离墙敷设1、管卡设置要契合标准恳求，且工艺公正。2、管背墙面平直，装潢（粉刷）到位，不得补油漆净化。3、PVC管的金属管卡与管外外表之间应垫软垫片。十九管道（包括生涯跟消防给水、排水、空调水等管道）在屋面、楼空中上的敷设1、严禁无支托架(墩)沿空中敷设，应采纳收缩螺栓结实型钢支(托)架的敷设方法。在支架装置破坏构造及防水层处，必需做好防水处置。2、管道通过修建物的伸缩缝或沉落缝处，应装设适宜的弥补装置（如伸缩节、伸缩弯管等）。
