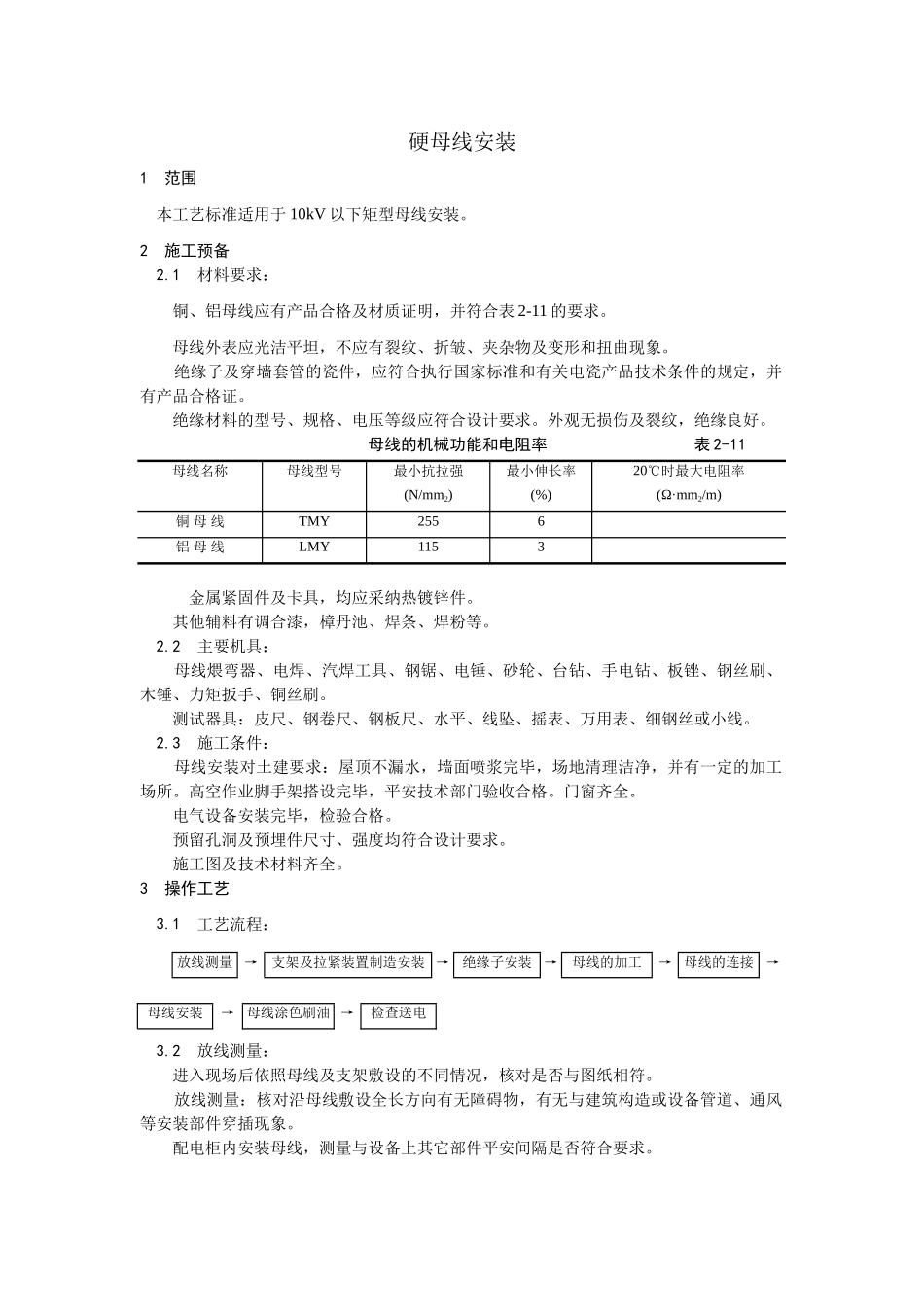

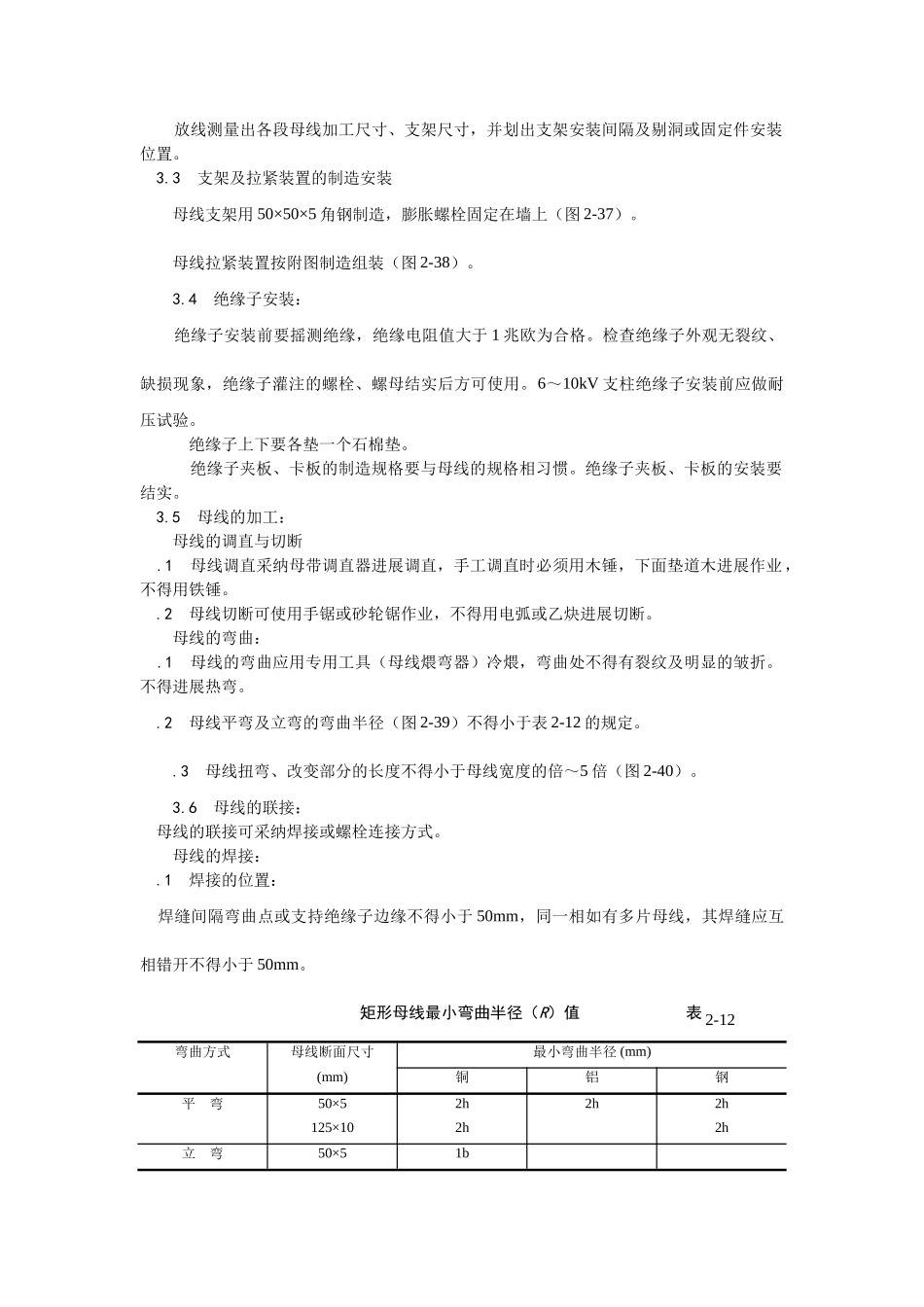

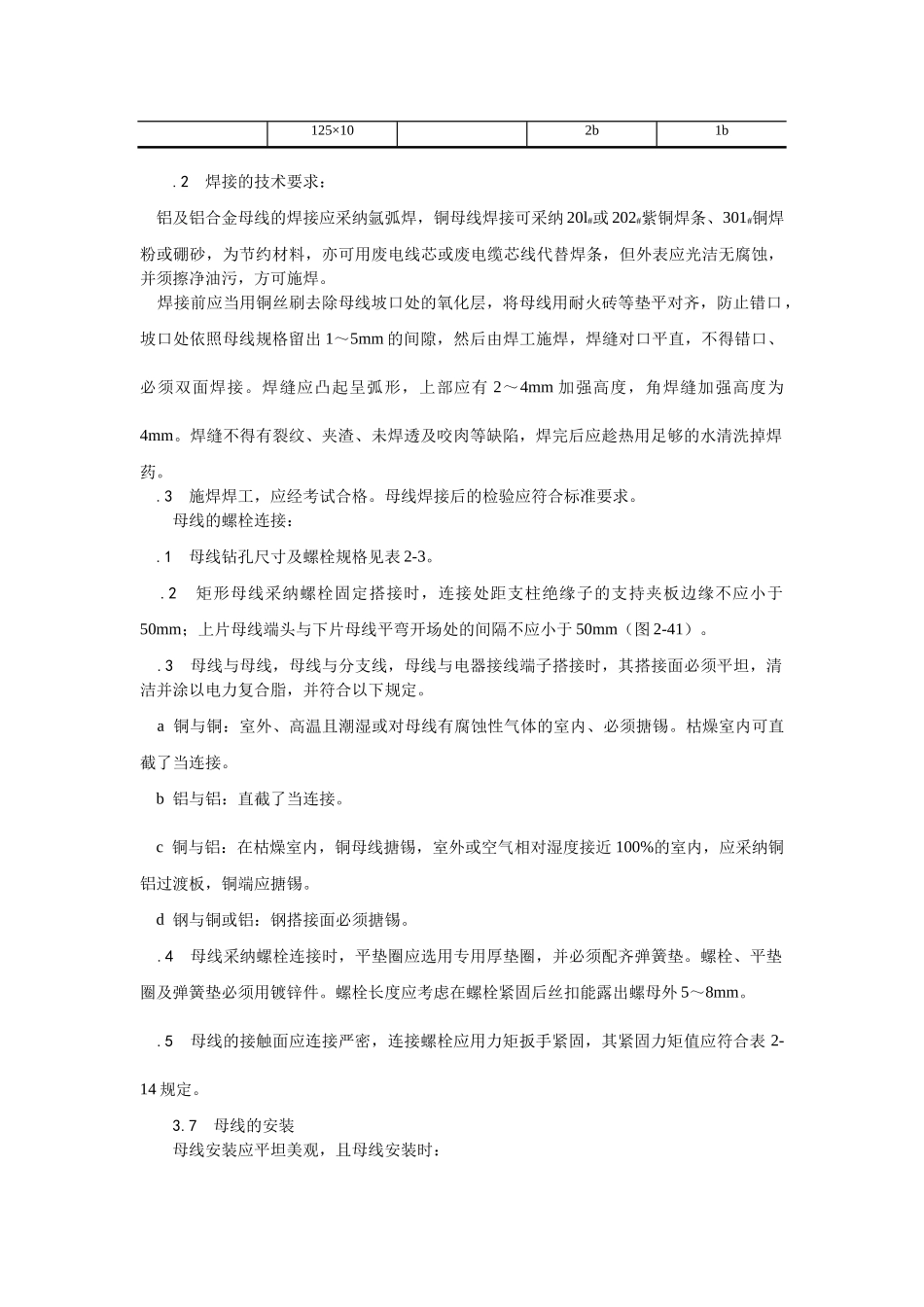

硬母线安装1范围本工艺标准适用于10kV以下矩型母线安装。2施工预备2.1材料要求:铜、铝母线应有产品合格及材质证明,并符合表2-11的要求。母线外表应光洁平坦,不应有裂纹、折皱、夹杂物及变形和扭曲现象。绝缘子及穿墙套管的瓷件,应符合执行国家标准和有关电瓷产品技术条件的规定,并有产品合格证。绝缘材料的型号、规格、电压等级应符合设计要求。外观无损伤及裂纹,绝缘良好。母线的机械功能和电阻率表2-11母线名称母线型号最小抗拉强(N/mm2)最小伸长率(%)20℃时最大电阻率(Ω·mm2/m)铜母线TMY2556铝母线LMY1153金属紧固件及卡具,均应采纳热镀锌件。其他辅料有调合漆,樟丹池、焊条、焊粉等。2.2主要机具:母线煨弯器、电焊、汽焊工具、钢锯、电锤、砂轮、台钻、手电钻、板锉、钢丝刷、木锤、力矩扳手、铜丝刷。测试器具:皮尺、钢卷尺、钢板尺、水平、线坠、摇表、万用表、细钢丝或小线。2.3施工条件:母线安装对土建要求:屋顶不漏水,墙面喷浆完毕,场地清理洁净,并有一定的加工场所。高空作业脚手架搭设完毕,平安技术部门验收合格。门窗齐全。电气设备安装完毕,检验合格。预留孔洞及预埋件尺寸、强度均符合设计要求。施工图及技术材料齐全。3操作工艺3.1工艺流程:放线测量→支架及拉紧装置制造安装→绝缘子安装→母线的加工→母线的连接→母线安装→母线涂色刷油→检查送电3.2放线测量:进入现场后依照母线及支架敷设的不同情况,核对是否与图纸相符。放线测量:核对沿母线敷设全长方向有无障碍物,有无与建筑构造或设备管道、通风等安装部件穿插现象。配电柜内安装母线,测量与设备上其它部件平安间隔是否符合要求。放线测量出各段母线加工尺寸、支架尺寸,并划出支架安装间隔及剔洞或固定件安装位置。3.3支架及拉紧装置的制造安装母线支架用50×50×5角钢制造,膨胀螺栓固定在墙上(图2-37)。母线拉紧装置按附图制造组装(图2-38)。3.4绝缘子安装:绝缘子安装前要摇测绝缘,绝缘电阻值大于1兆欧为合格。检查绝缘子外观无裂纹、缺损现象,绝缘子灌注的螺栓、螺母结实后方可使用。6~10kV支柱绝缘子安装前应做耐压试验。绝缘子上下要各垫一个石棉垫。绝缘子夹板、卡板的制造规格要与母线的规格相习惯。绝缘子夹板、卡板的安装要结实。3.5母线的加工:母线的调直与切断.1母线调直采纳母带调直器进展调直,手工调直时必须用木锤,下面垫道木进展作业,不得用铁锤。.2母线切断可使用手锯或砂轮锯作业,不得用电弧或乙炔进展切断。母线的弯曲:.1母线的弯曲应用专用工具(母线煨弯器)冷煨,弯曲处不得有裂纹及明显的皱折。不得进展热弯。.2母线平弯及立弯的弯曲半径(图2-39)不得小于表2-12的规定。.3母线扭弯、改变部分的长度不得小于母线宽度的倍~5倍(图2-40)。3.6母线的联接:母线的联接可采纳焊接或螺栓连接方式。母线的焊接:.1焊接的位置:焊缝间隔弯曲点或支持绝缘子边缘不得小于50mm,同一相如有多片母线,其焊缝应互相错开不得小于50mm。矩形母线最小弯曲半径(R)值表2-12弯曲方式母线断面尺寸最小弯曲半径(mm)(mm)铜铝钢平弯50×5125×102h2h2h2h2h立弯50×51b125×102b1b.2焊接的技术要求:铝及铝合金母线的焊接应采纳氩弧焊,铜母线焊接可采纳20l#或202#紫铜焊条、301#铜焊粉或硼砂,为节约材料,亦可用废电线芯或废电缆芯线代替焊条,但外表应光洁无腐蚀,并须擦净油污,方可施焊。焊接前应当用铜丝刷去除母线坡口处的氧化层,将母线用耐火砖等垫平对齐,防止错口,坡口处依照母线规格留出1~5mm的间隙,然后由焊工施焊,焊缝对口平直,不得错口、必须双面焊接。焊缝应凸起呈弧形,上部应有2~4mm加强高度,角焊缝加强高度为4mm。焊缝不得有裂纹、夹渣、未焊透及咬肉等缺陷,焊完后应趁热用足够的水清洗掉焊药。.3施焊焊工,应经考试合格。母线焊接后的检验应符合标准要求。母线的螺栓连接:.1母线钻孔尺寸及螺栓规格见表2-3。.2矩形母线采纳螺栓固定搭接时,连接处距支柱绝缘子的支持夹板边缘不应小于50mm;上片母线端头与下片母线平弯开场处的间隔不应小于50mm(图2-41)。.3母线与母线,母线与分支线,母线与电器接线端子搭接时,其搭接面必须平...
