建筑行业汶水路高架东段工程57、39钢箱施工组织 VIP免费

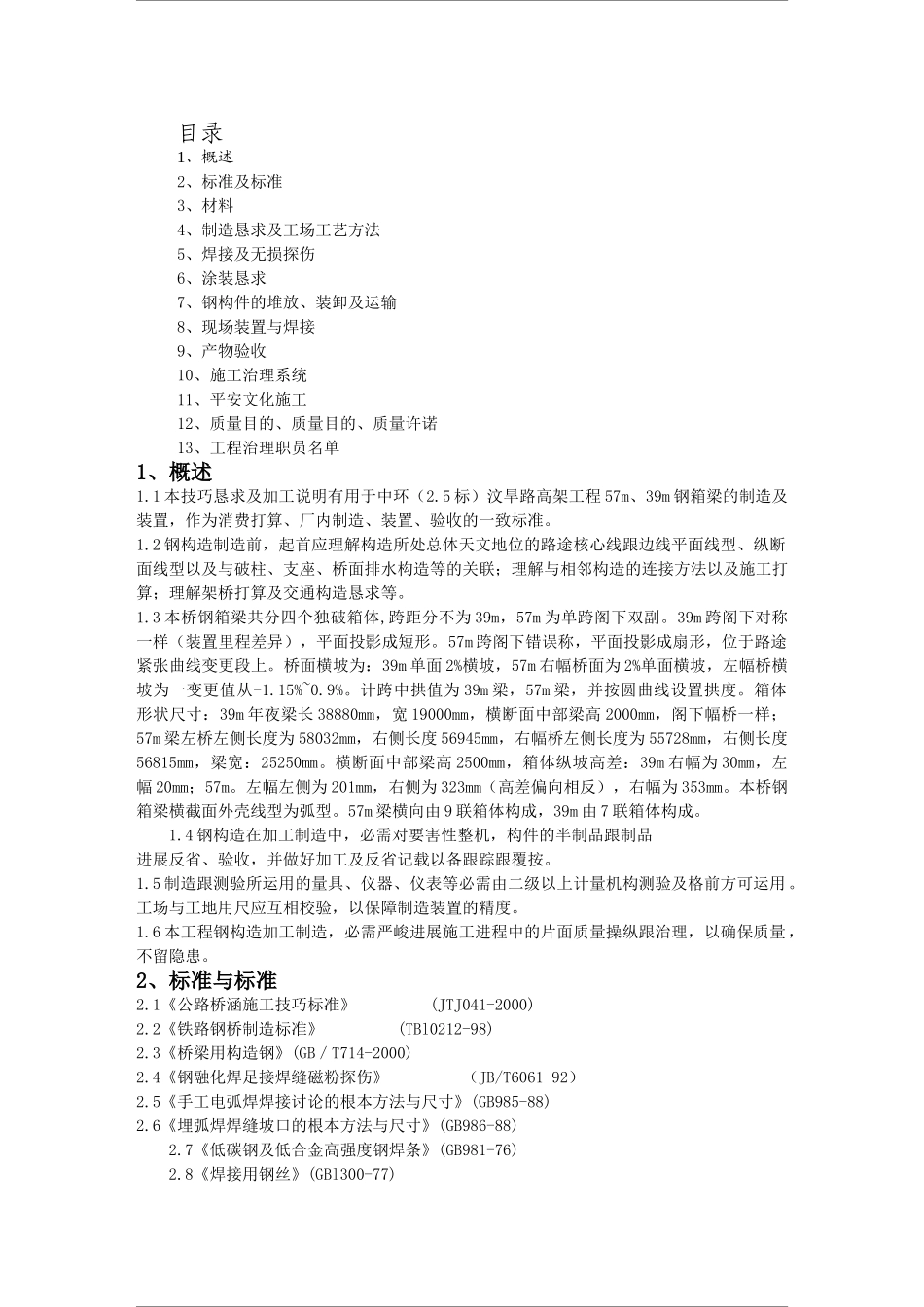

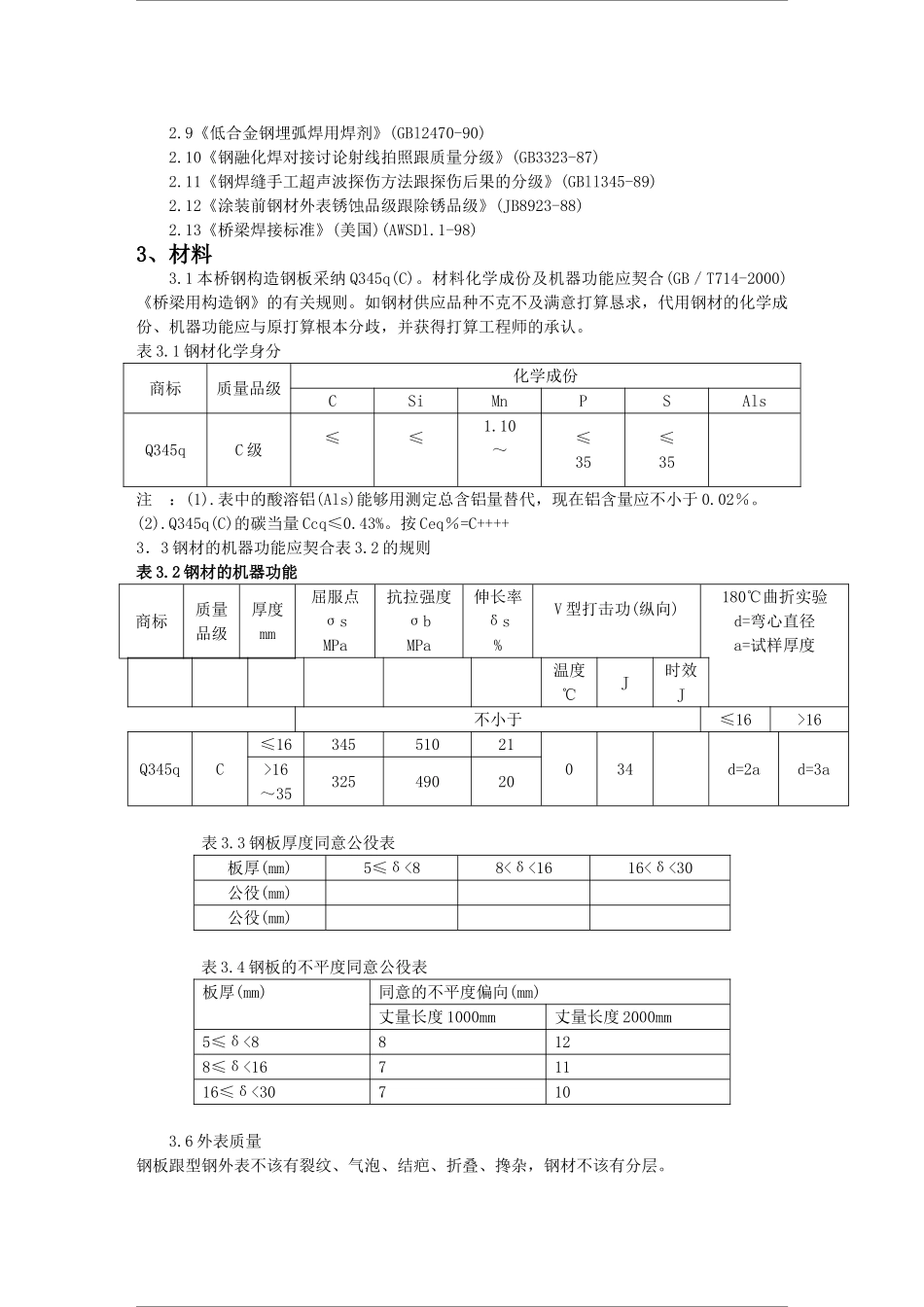

目录1、概述2、标准及标准3、材料4、制造恳求及工场工艺方法5、焊接及无损探伤6、涂装恳求7、钢构件的堆放、装卸及运输8、现场装置与焊接9、产物验收10、施工治理系统11、平安文化施工12、质量目的、质量目的、质量许诺13、工程治理职员名单1、概述1.1本技巧恳求及加工说明有用于中环（2.5标）汶旱路高架工程57m、39m钢箱梁的制造及装置，作为消费打算、厂内制造、装置、验收的一致标准。1.2钢构造制造前，起首应理解构造所处总体天文地位的路途核心线跟边线平面线型、纵断面线型以及与破柱、支座、桥面排水构造等的关联；理解与相邻构造的连接方法以及施工打算；理解架桥打算及交通构造恳求等。1.3本桥钢箱梁共分四个独破箱体,跨距分不为39m，57m为单跨阁下双副。39m跨阁下对称一样（装置里程差异），平面投影成短形。57m跨阁下错误称，平面投影成扇形，位于路途紧张曲线变更段上。桥面横坡为：39m单面2%横坡，57m右幅桥面为2%单面横坡，左幅桥横坡为一变更值从-1.15%~0.9%。计跨中拱值为39m梁，57m梁，并按圆曲线设置拱度。箱体形状尺寸：39m年夜梁长38880mm，宽19000mm，横断面中部梁高2000mm，阁下幅桥一样；57m梁左桥左侧长度为58032mm，右侧长度56945mm，右幅桥左侧长度为55728mm，右侧长度56815mm，梁宽：25250mm。横断面中部梁高2500mm，箱体纵坡高差：39m右幅为30mm，左幅20mm；57m。左幅左侧为201mm，右侧为323mm（高差偏向相反），右幅为353mm。本桥钢箱梁横截面外壳线型为弧型。57m梁横向由9联箱体构成，39m由7联箱体构成。1.4钢构造在加工制造中，必需对要害性整机，构件的半制品跟制品进展反省、验收，并做好加工及反省记载以备跟踪跟覆按。1.5制造跟测验所运用的量具、仪器、仪表等必需由二级以上计量机构测验及格前方可运用。工场与工地用尺应互相校验，以保障制造装置的精度。1.6本工程钢构造加工制造，必需严峻进展施工进程中的片面质量操纵跟治理，以确保质量，不留隐患。2、标准与标准2.1《公路桥涵施工技巧标准》(JTJ041-2000)2.2《铁路钢桥制造标准》(TBl0212-98)2.3《桥梁用构造钢》(GB／T714-2000)2.4《钢融化焊足接焊缝磁粉探伤》（JB/T6061-92）2.5《手工电弧焊焊接讨论的根本方法与尺寸》(GB985-88)2.6《埋弧焊焊缝坡口的根本方法与尺寸》(GB986-88)2.7《低碳钢及低合金高强度钢焊条》(GB981-76)2.8《焊接用钢丝》(GBl300-77)2.9《低合金钢埋弧焊用焊剂》(GBl2470-90)2.10《钢融化焊对接讨论射线拍照跟质量分级》(GB3323-87)2.11《钢焊缝手工超声波探伤方法跟探伤后果的分级》(GBll345-89)2.12《涂装前钢材外表锈蚀品级跟除锈品级》(JB8923-88)2.13《桥梁焊接标准》(美国)(AWSDl.1-98)3、材料3.1本桥钢构造钢板采纳Q345q(C)。材料化学成份及机器功能应契合(GB／T714-2000)《桥梁用构造钢》的有关规则。如钢材供应品种不克不及满意打算恳求，代用钢材的化学成份、机器功能应与原打算根本分歧，并获得打算工程师的承认。表3.1钢材化学身分商标质量品级化学成份CSiMnPSAlsQ345qC级≤≤1.10～≤35≤35注：(1).表中的酸溶铝(Als)能够用测定总含铝量替代，现在铝含量应不小于0.02％。(2).Q345q(C)的碳当量Ccq≤0.43%。按Ceq％=C++++3．3钢材的机器功能应契合表3.2的规则表3.2钢材的机器功能商标质量品级厚度mm屈服点σsMPa抗拉强度σbMPa伸长率δs%V型打击功(纵向)180℃曲折实验d=弯心直径a=试样厚度温度℃J时效J不小于≤16>16Q345qC≤1634551021034d=2ad=3a>16～3532549020表3.3钢板厚度同意公役表板厚(mm)5≤δ<88<δ<1616<δ<30公役(mm)公役(mm)表3.4钢板的不平度同意公役表板厚(mm)同意的不平度偏向(mm)丈量长度1000mm丈量长度2000mm5≤δ<88128≤δ<1671116≤δ<307103.6外表质量钢板跟型钢外表不该有裂纹、气泡、结疤、折叠、搀杂，钢材不该有分层。假设有上述外表缺点同意清算，清算深度从实践尺寸算起，不该年夜于钢材厚度公役之半，并应保障最小厚度。清算处应腻滑无棱角。3.7钢板的超声波探伤及材料复试。本工程厚度年夜于20mm的钢板，需进展100%超声波探伤，探伤品级Ⅲ级。本工程厚度14~20mm的钢板，需进展10%超声波探伤（按炉号取张数的10%），探...
