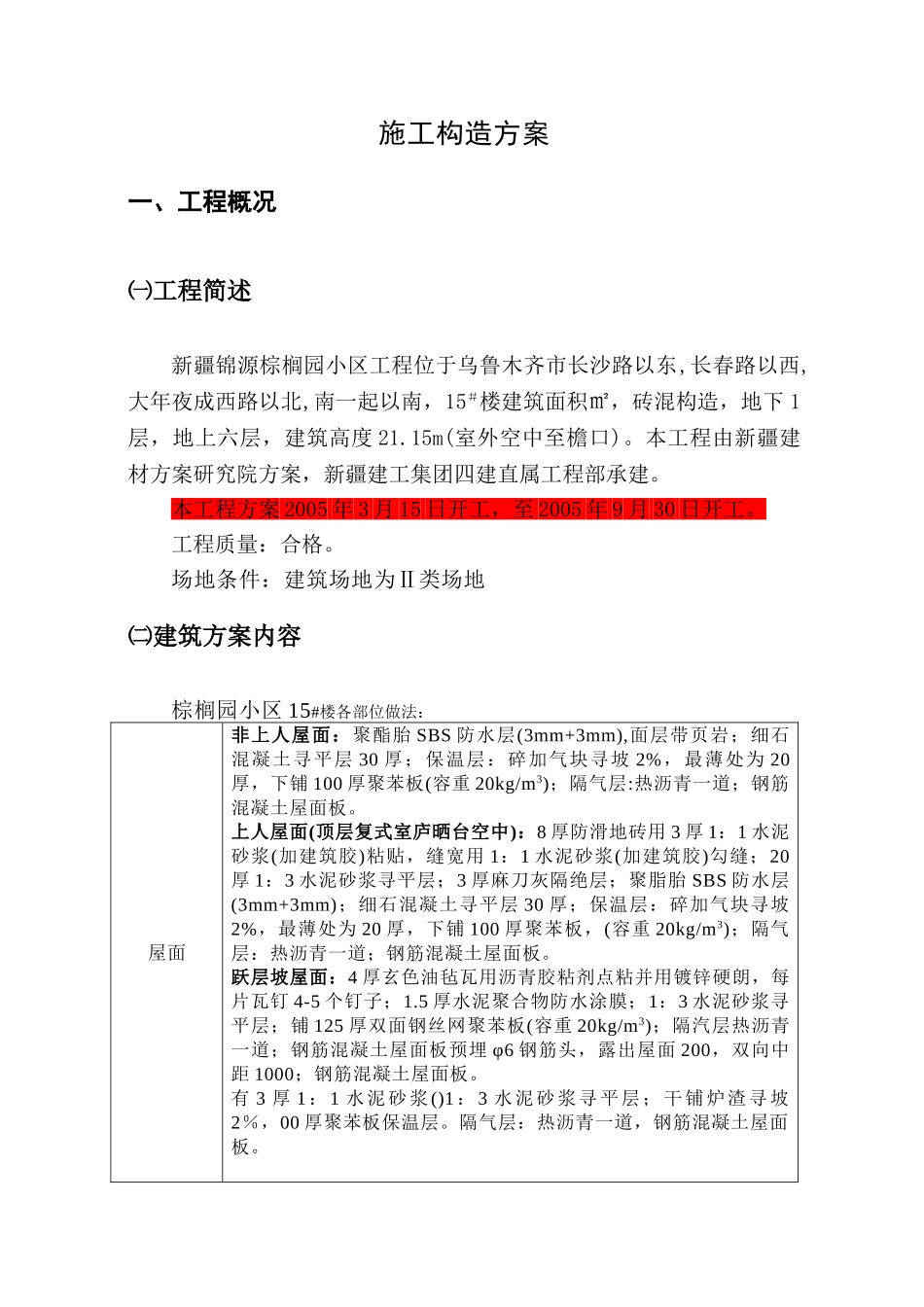

施工构造方案一、工程概况㈠工程简述新疆锦源棕榈园小区工程位于乌鲁木齐市长沙路以东,长春路以西,大年夜成西路以北,南一起以南，15＃楼建筑面积㎡，砖混构造，地下1层，地上六层，建筑高度21.15m(室外空中至檐口)。本工程由新疆建材方案研究院方案，新疆建工集团四建直属工程部承建。本工程方案2005年3月15日开工，至2005年9月30日开工。工程质量：合格。场地条件：建筑场地为Ⅱ类场地㈡建筑方案内容棕榈园小区15#楼各部位做法：屋面非上人屋面：聚酯胎SBS防水层(3mm+3mm),面层带页岩；细石混凝土寻平层30厚；保温层：碎加气块寻坡2%，最薄处为20厚，下铺100厚聚苯板(容重20kg/m3)；隔气层:热沥青一道；钢筋混凝土屋面板。上人屋面(顶层复式室庐晒台空中)：8厚防滑地砖用3厚1：1水泥砂浆(加建筑胶)粘贴，缝宽用1：1水泥砂浆(加建筑胶)勾缝；20厚1：3水泥砂浆寻平层；3厚麻刀灰隔绝层；聚脂胎SBS防水层(3mm+3mm)；细石混凝土寻平层30厚；保温层：碎加气块寻坡2%，最薄处为20厚，下铺100厚聚苯板，(容重20kg/m3)；隔气层：热沥青一道；钢筋混凝土屋面板。跃层坡屋面：4厚玄色油毡瓦用沥青胶粘剂点粘并用镀锌硬朗，每片瓦钉4-5个钉子；1.5厚水泥聚合物防水涂膜；1：3水泥砂浆寻平层；铺125厚双面钢丝网聚苯板(容重20kg/m3)；隔汽层热沥青一道；钢筋混凝土屋面板预埋φ6钢筋头，露出屋面200，双向中距1000；钢筋混凝土屋面板。有3厚1：1水泥砂浆()1：3水泥砂浆寻平层；干铺炉渣寻坡2％，00厚聚苯板保温层。隔气层：热沥青一道，钢筋混凝土屋面板。外墙涂料墙面：抗裂砂浆打底，刷外墙防水涂料。楼空中地下室：平铺砖空中，〔20厚砂垫层，细砂扫缝〕。厨房卫生间：防水层聚氨酯防水涂膜层：20厚1：2水泥砂浆抹面；聚胺脂两遍；C15细石混凝土垫层45厚，从门口向地漏寻1%坡；加热管上皮最薄处30厚；加热盘管；沿墙四周设置聚苯乙烯塑料板条，高与垫层上皮平；φ2，100×100钢丝网片；2cm聚苯板；聚胺脂两遍；构造层。水泥楼面：20厚1：2.5水泥砂浆抹面压实赶光；素水泥浆一道；钢筋混凝土楼梯上层。其他楼面：面层由用户自理；C15细石混凝土填充层50厚；加热管上皮最薄处30厚；加热盘管；沿墙四周设置聚苯乙烯泡沫塑料板条，高与垫层上皮平；3cm聚苯板；构造层。内墙面地下室内墙面：毛石墙为1：1.5水泥砂浆勾凹缝，砖墙为原浆勾缝。内墙涂料做法〔用于楼梯间〕：罩面；8厚1：1.6混淆砂浆打底扫毛或划出纹道；粗装修墙面做法：10厚1：1.4混淆砂浆罩面；10厚1：1.6混淆砂浆打底扫毛或划出纹道；顶棚涂料顶棚做法(用于楼梯间)：外刷815涂料两遍；满刮石膏腻子。不的房间满刮石膏腻子。门窗门为单框双玻平开塑钢组合门，窗为单框双玻平开塑钢窗。㈢构造方案特征本工程为砖混构造，建筑抗震设防烈度为8度，建筑构造平安等级为二级，处理后地基承载力特色值fak=200Kpa。根底采纳平毛石条形根底，为M10水泥砂浆砌MU30毛石，根底底标高为米。墙体：地下室墙体为实心砖墙，采纳M10混淆砂浆砌筑MU10砖；地上部分一至三层墙体为M10混淆砂浆砌筑MU10承重粘土砖；四承重粘土砖。120隔墙及陶粒砌块墙采纳M5混淆砂浆砌筑。钢筋混凝土：梁、板、构造柱均为C20混凝土。梁柱钢筋保护层为30mm，板为20mm。现浇板在外墙的支撑长度不小于240mm，内墙不小于120mm。仅屋盖外墙设置圈梁，不的各层必需在全体外墙及外墙拉筋设置构造柱处的对应内墙或轴线上，设置拉筋与构造柱绵延沿外墙拉筋通长交圈，沿内墙伸进拉筋4米或锚在小于4米的内墙构造柱内。构造柱。布置及配筋详根底破体图。㈣装备安装、材料说明1、水暖卫工程室内采暖干管采纳镀锌钢管，干管至分水器为铝塑稳态管，给水系统为〔PP-R〕热熔粘接，排水系统为硬聚氯已稀〔UPVC〕配件连接，消火栓系统为焊接。2、电气工程12#楼概况：序号工程采纳材料及做法1电源进户三相四线、电源电压220/380V，采纳VV22—1KV电力电缆穿管埋地在2单元引入，室外埋深-1.2米。2导线选择—75—9型，电视干线采纳SYV—75—5型。3导线敷设配电干线采纳SC管暗敷设，配电分干线采纳阻燃PVC管暗敷设。地下室空中均穿钢管暗敷。4工程接地〔平安〕采纳TN—C—S保护接地系统，在图示...
