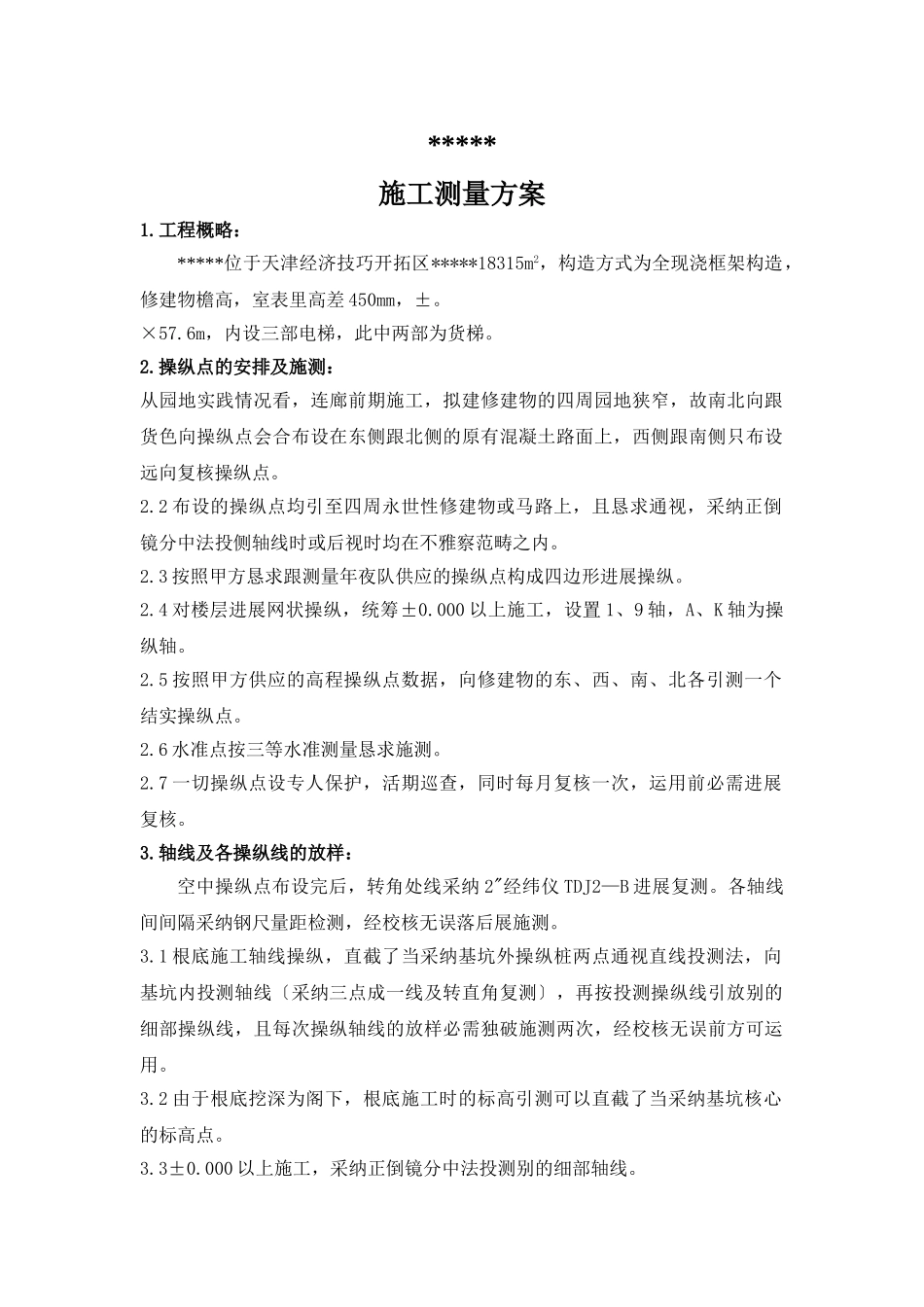

*****施工测量方案1.工程概略：*****位于天津经济技巧开拓区*****18315m2，构造方式为全现浇框架构造，修建物檐高，室表里高差450mm，±。×57.6m，内设三部电梯，此中两部为货梯。2.操纵点的安排及施测：从园地实践情况看，连廊前期施工，拟建修建物的四周园地狭窄，故南北向跟货色向操纵点会合布设在东侧跟北侧的原有混凝土路面上，西侧跟南侧只布设远向复核操纵点。2.2布设的操纵点均引至四周永世性修建物或马路上，且恳求通视，采纳正倒镜分中法投侧轴线时或后视时均在不雅察范畴之内。2.3按照甲方恳求跟测量年夜队供应的操纵点构成四边形进展操纵。2.4对楼层进展网状操纵，统筹±0.000以上施工，设置1、9轴，A、K轴为操纵轴。2.5按照甲方供应的高程操纵点数据，向修建物的东、西、南、北各引测一个结实操纵点。2.6水准点按三等水准测量恳求施测。2.7一切操纵点设专人保护，活期巡查，同时每月复核一次，运用前必需进展复核。3.轴线及各操纵线的放样：空中操纵点布设完后，转角处线采纳2"经纬仪TDJ2—B进展复测。各轴线间间隔采纳钢尺量距检测，经校核无误落后展施测。3.1根底施工轴线操纵，直截了当采纳基坑外操纵桩两点通视直线投测法，向基坑内投测轴线〔采纳三点成一线及转直角复测〕，再按投测操纵线引放别的细部操纵线，且每次操纵轴线的放样必需独破施测两次，经校核无误前方可运用。3.2由于根底挖深为阁下，根底施工时的标高引测可以直截了当采纳基坑核心的标高点。3.3±0.000以上施工，采纳正倒镜分中法投测别的细部轴线。3.4±通报，采纳钢尺直截了当测量法，假设竖直偏向有凸起部分，方便于拉尺时，可采纳悬吊钢尺法。每层高度上至多设两个以下水准点，两尺倒入偏向必需契合标准恳求，否那么独破施测两次。每层均采纳首层一致高程点向上通报，不得逐层向上测量，且层层校核，因±操纵点，以供构造施工标高操纵，且必需校核无误。3.5各层破体放出的细部小线，特不是柱、墙的操纵线必需校核无误，以便反省构造浇筑质量跟当前的进一步施工。3.6二次构造施工以原有操纵轴线为准，引放其余墙体、门窗洞口尺寸。外窗洞口，采纳经纬仪投测，以贯穿操纵线于外破面上，窗洞口标高以各层50线控制且外破面程度弹出贯穿操纵线，周圈闭合，保障窗口地位精确，高低垂直，阁下对称分歧。3.7室内装潢面施工时，破体操纵仍以构造施工操纵线为按照，标高操纵以修建50标高线为准，恳求交圈闭合，偏向在限差范畴内。3.8外墙四年夜角以操纵轴线为准，保障四年夜角垂直朴直，经纬仪投测高低贯穿，竖向垂直线供装潢操纵校核。3.9外墙壁饰面施工时，以放样图为按照，以外门窗洞口、四年夜角高低贯穿操纵线为准，弹出方格网操纵线。〔方格网巨细以饰面块材尺寸而定〕4.轴线及高程点防地顺序：：工程：二次构造及装修工程：5.施工时的各项限差跟质量保障方法：5.1为保障偏向在同意的范畴内，种种操纵测量必需履行《测量标准》，操纵按标准恳求进展，各项限差必需到达以下恳求5.1.1操纵轴线，轴线间互差〉20m1/7000〔绝对偏向〕≤±3mm。±5mm。≤8mm，全高1/1000且不年夜于3mm仪器各项限差契条约级不仪器限差恳求。钢尺量距时，对悬空跟倾歪测量应在满意限差恳求的情况下思索垂曲及倾歪矫正。5.2.3标高抄测时，采纳独破施测两次法，其限差为±3mm，一切抄测应以水准点为后视。5.2.4垂直度不雅察：假设采纳吊垂球时应在无风的情况下，假设有风而不得不采纳吊垂球时，可将垂球置于水桶内。5.3细部放样应遵照以下原那么：5.3.1用于细部测量的操纵点或线必需通过测验。5.3.2细部测量保持由全体到部分的原那么。5.3.3无方格网的必需校订对角线。5.3.4偏向操纵只管运用间隔较长的点。5.3.5一切构造操纵线必需明晰明白。6.施工时的沉落不雅察：应打算恳求，本修建物做沉落不雅察，恳求在全部施工时期至沉落根本波动止进展不雅察。本修建物施工时沉落不雅察按二等水准测量恳求进展，不雅察精度如下表：表6—1沉落不雅察精度参考表品级标高中偏向〔mm〕相邻高差中偏向〔mm〕不雅察方法往复较差复合或环形闭合差〔mm〕二等±±二等水准测量1/2(n为测站数)的设置：在主楼破体四角及每边中点各一个，竖向地...
