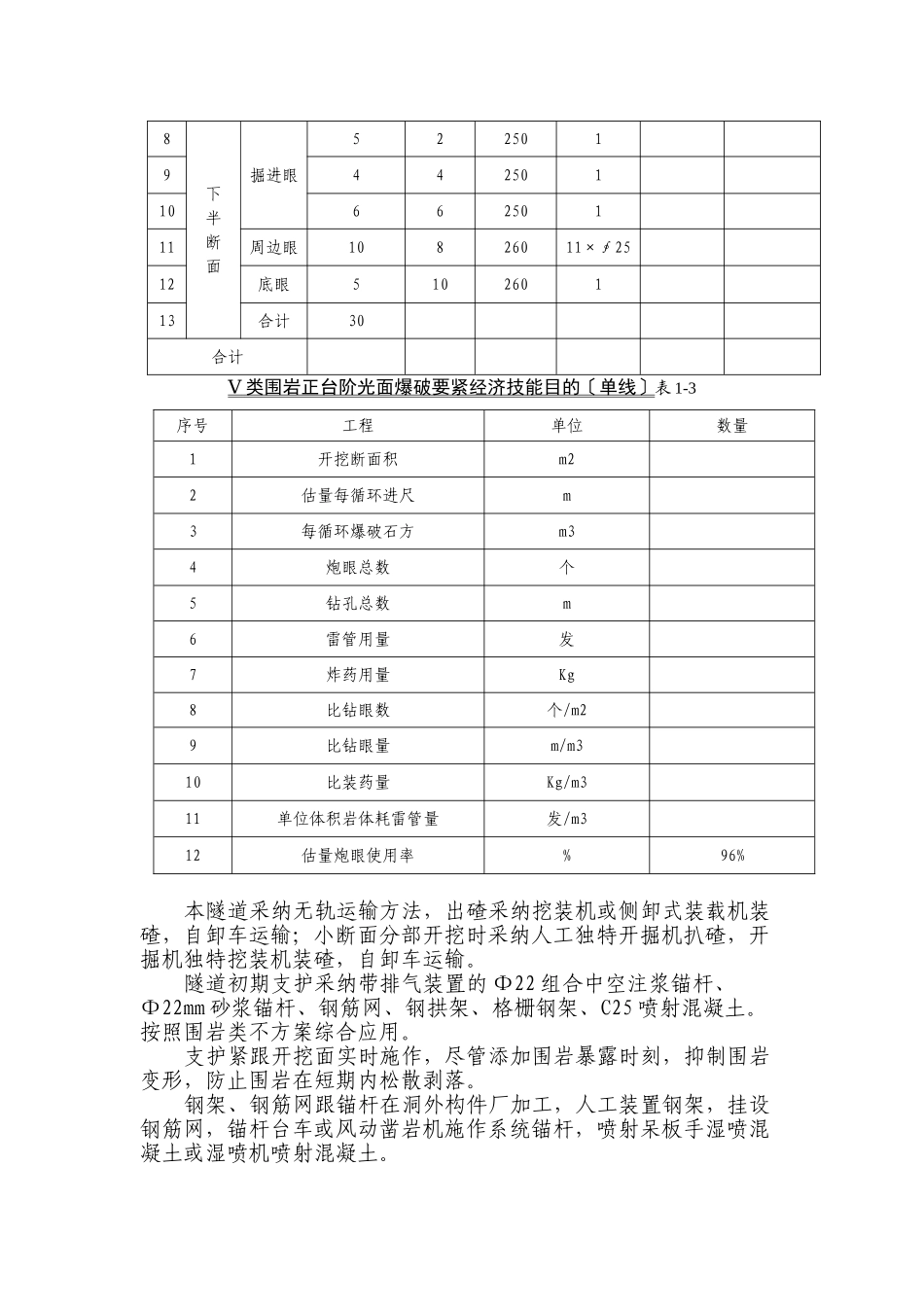

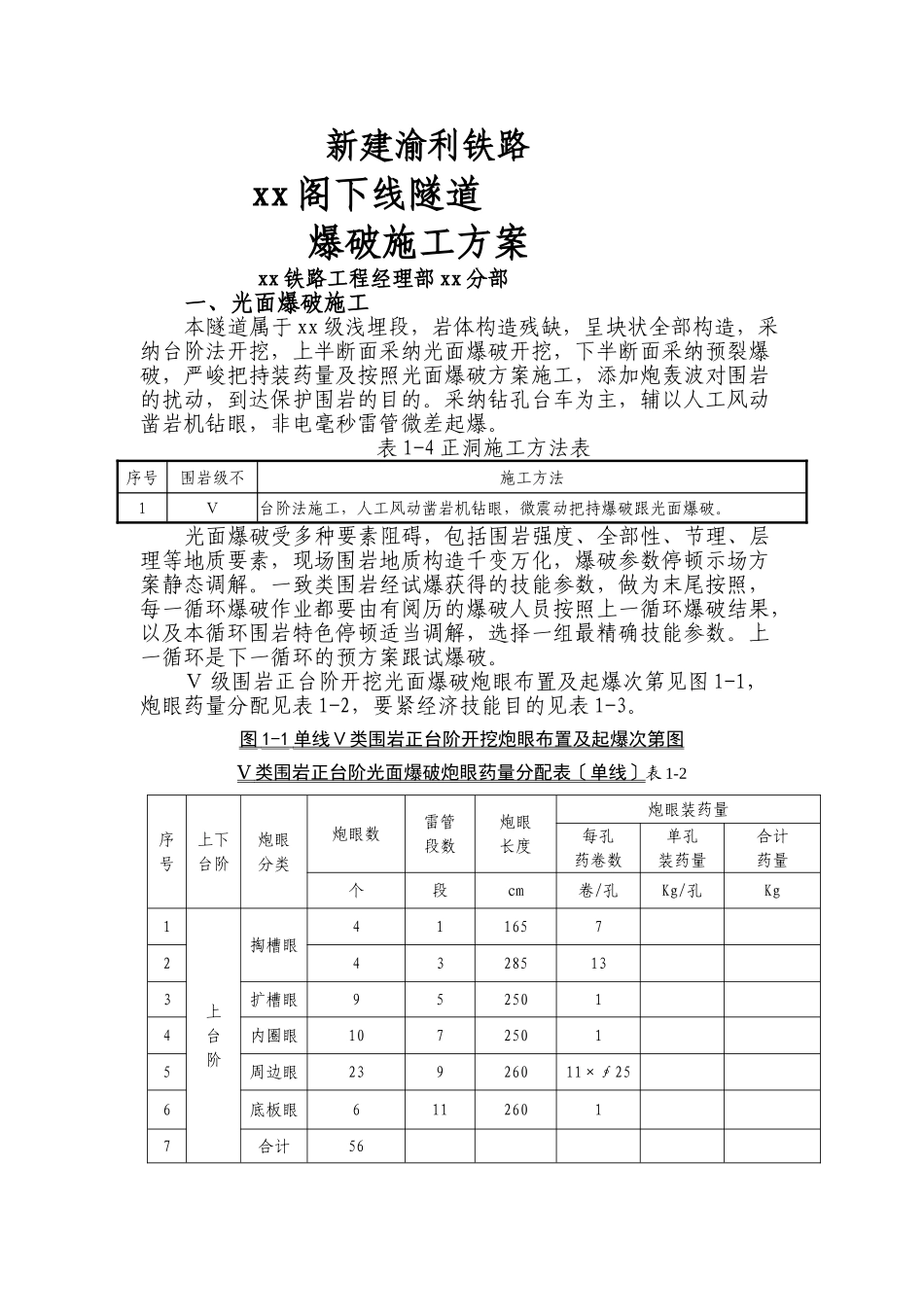

新建渝利铁路xx阁下线隧道爆破施工方案xx铁路工程经理部xx分部一、光面爆破施工本隧道属于xx级浅埋段，岩体构造残缺，呈块状全部构造，采纳台阶法开挖，上半断面采纳光面爆破开挖，下半断面采纳预裂爆破，严峻把持装药量及按照光面爆破方案施工，添加炮轰波对围岩的扰动，到达保护围岩的目的。采纳钻孔台车为主，辅以人工风动凿岩机钻眼，非电毫秒雷管微差起爆。表1-4正洞施工方法表序号围岩级不施工方法1Ⅴ台阶法施工，人工风动凿岩机钻眼，微震动把持爆破跟光面爆破。光面爆破受多种要素阻碍，包括围岩强度、全部性、节理、层理等地质要素，现场围岩地质构造千变万化，爆破参数停顿示场方案静态调解。一致类围岩经试爆获得的技能参数，做为末尾按照，每一循环爆破作业都要由有阅历的爆破人员按照上一循环爆破结果，以及本循环围岩特色停顿适当调解，选择一组最精确技能参数。上一循环是下一循环的预方案跟试爆破。Ⅴ级围岩正台阶开挖光面爆破炮眼布置及起爆次第见图1-1，炮眼药量分配见表1-2，要紧经济技能目的见表1-3。图1-1单线Ⅴ类围岩正台阶开挖炮眼布置及起爆次第图Ⅴ类围岩正台阶光面爆破炮眼药量分配表〔单线〕表1-2序号上下台阶炮眼分类炮眼数雷管段数炮眼长度炮眼装药量每孔药卷数单孔装药量合计药量个段cm卷/孔Kg/孔Kg1上台阶掏槽眼411657243285133扩槽眼9525014内圈眼10725015周边眼23926011×∮256底板眼61126017合计568下半断面掘进眼52250194425011066250111周边眼10826011×∮2512底眼510260113合计30合计Ⅴ类围岩正台阶光面爆破要紧经济技能目的〔单线〕表1-3序号工程单位数量1开挖断面积m22估量每循环进尺m3每循环爆破石方m34炮眼总数个5钻孔总数m6雷管用量发7炸药用量Kg8比钻眼数个/m29比钻眼量m/m310比装药量Kg/m311单位体积岩体耗雷管量发/m312估量炮眼使用率%96%本隧道采纳无轨运输方法，出碴采纳挖装机或侧卸式装载机装碴，自卸车运输；小断面分部开挖时采纳人工独特开掘机扒碴，开掘机独特挖装机装碴，自卸车运输。隧道初期支护采纳带排气装置的Φ22组合中空注浆锚杆、Ф22mm砂浆锚杆、钢筋网、钢拱架、格栅钢架、C25喷射混凝土。按照围岩类不方案综合应用。支护紧跟开挖面实时施作，尽管添加围岩暴露时刻，抑制围岩变形，防止围岩在短期内松散剥落。钢架、钢筋网跟锚杆在洞外构件厂加工，人工装置钢架，挂设钢筋网，锚杆台车或风动凿岩机施作系统锚杆，喷射呆板手湿喷混凝土或湿喷机喷射混凝土。⑴系统锚杆隧道拱部系统锚杆采纳带排气装置的Φ22组合中空注浆锚杆，边墙及临时支护采纳Ф22mm砂浆锚杆，其施工方法同超前支护中Φ22组合中空注浆锚杆及Ф22mm砂浆锚杆。⑵钢筋网隧道钢筋网预先在洞外钢构造厂加工成型。钢筋典范及网格间距按方案恳求施作。钢筋冷拉调直后应用，钢筋外表不得有裂纹、油污、颗粒或片状锈蚀。装置搭接长度为1～2个网格，采纳焊接。砂层地段先铺挂钢筋网，沿环向压紧后再喷混凝土。钢筋网随受喷面坎坷铺设，与受喷面的破绽一般不大年夜于3cm。与锚杆或不的硬朗装置连接硬朗。开场喷射时，延伸喷头至受喷面的间隔，并调解喷射角度，钢筋保护层厚度不得小于5cm。喷射中假定有零落的石块或混凝土块被钢筋网卡住时，应实时去除。⑶格栅钢架钢架按方案预先在洞外钢构造厂加工成型，在洞内用螺栓连接玉成体。①制造加工格栅钢架采纳胎模焊接。钢架加工的焊接不得有假焊，焊缝外表不得有裂纹、焊瘤等缺陷。每榀钢架加工完成后放在水泥空中上试拼，周边拼装赞同倾向为±3cm，平面翘曲小于2cm。钢架在开挖或喷混凝土后实时架设。②钢架架设恳求装置前往除底足下的虚碴及杂物。钢架装置赞同倾向：钢架间距、横向位置跟高程与方案位置的倾向不逾越±5cm，垂直度倾向为±2°。钢架拼装可在开挖面以外停顿，各节钢架间以螺栓连接，连接板密贴。沿钢架外缘每隔2m用钢楔或混凝土预制块楔紧。钢架底足置于硬朗的根底上。钢架尽管密贴围岩并与锚杆焊接硬朗，钢架之间按方案纵向连接。分部开挖法施工时，钢拱架拱足打设直径为22mm的锁足锚杆，锚杆长度不小于3.5m，数量为2～4根。下半部开挖后钢架实时落底接长，封闭成环。钢架与喷混凝土构成一体，...
