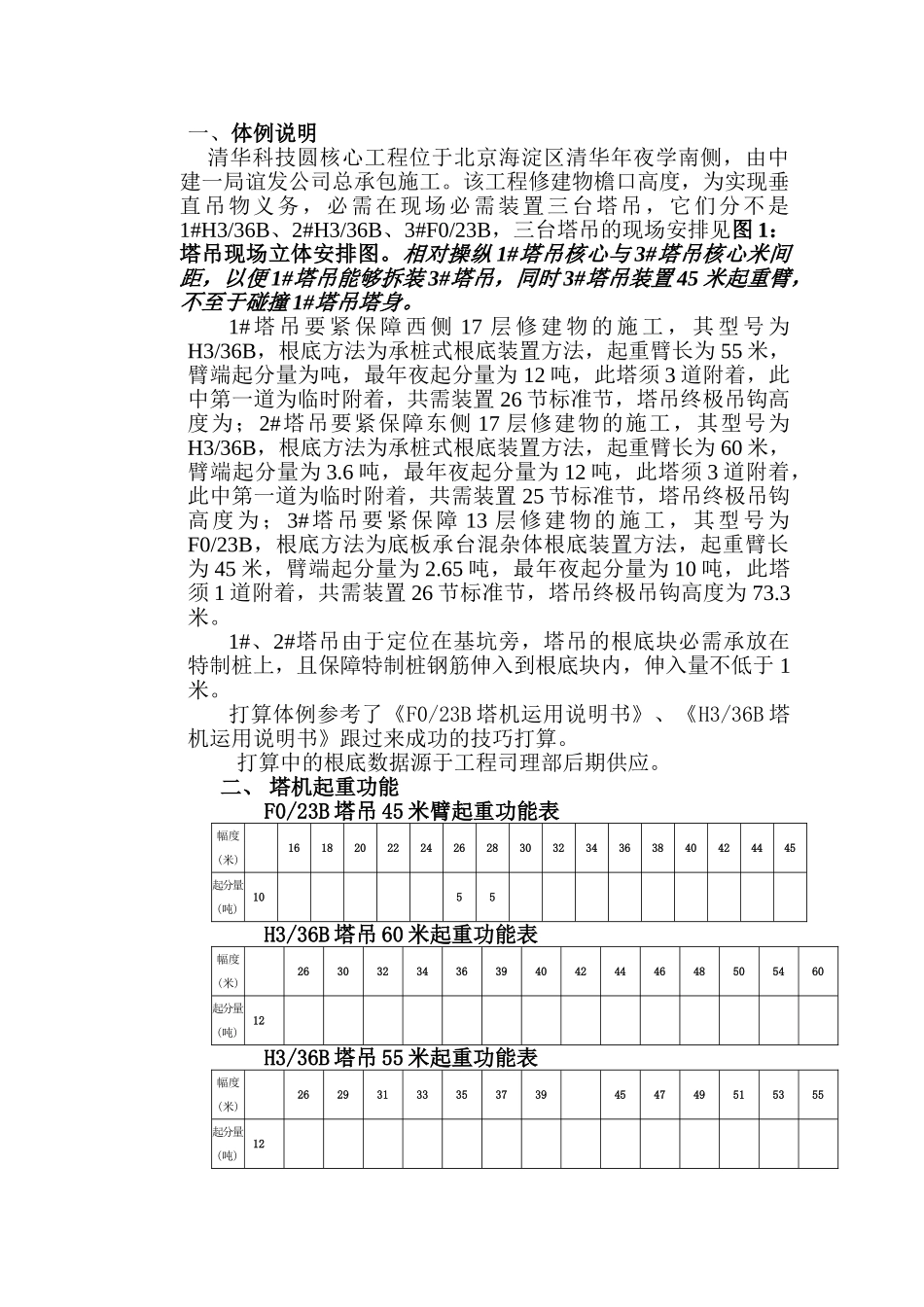

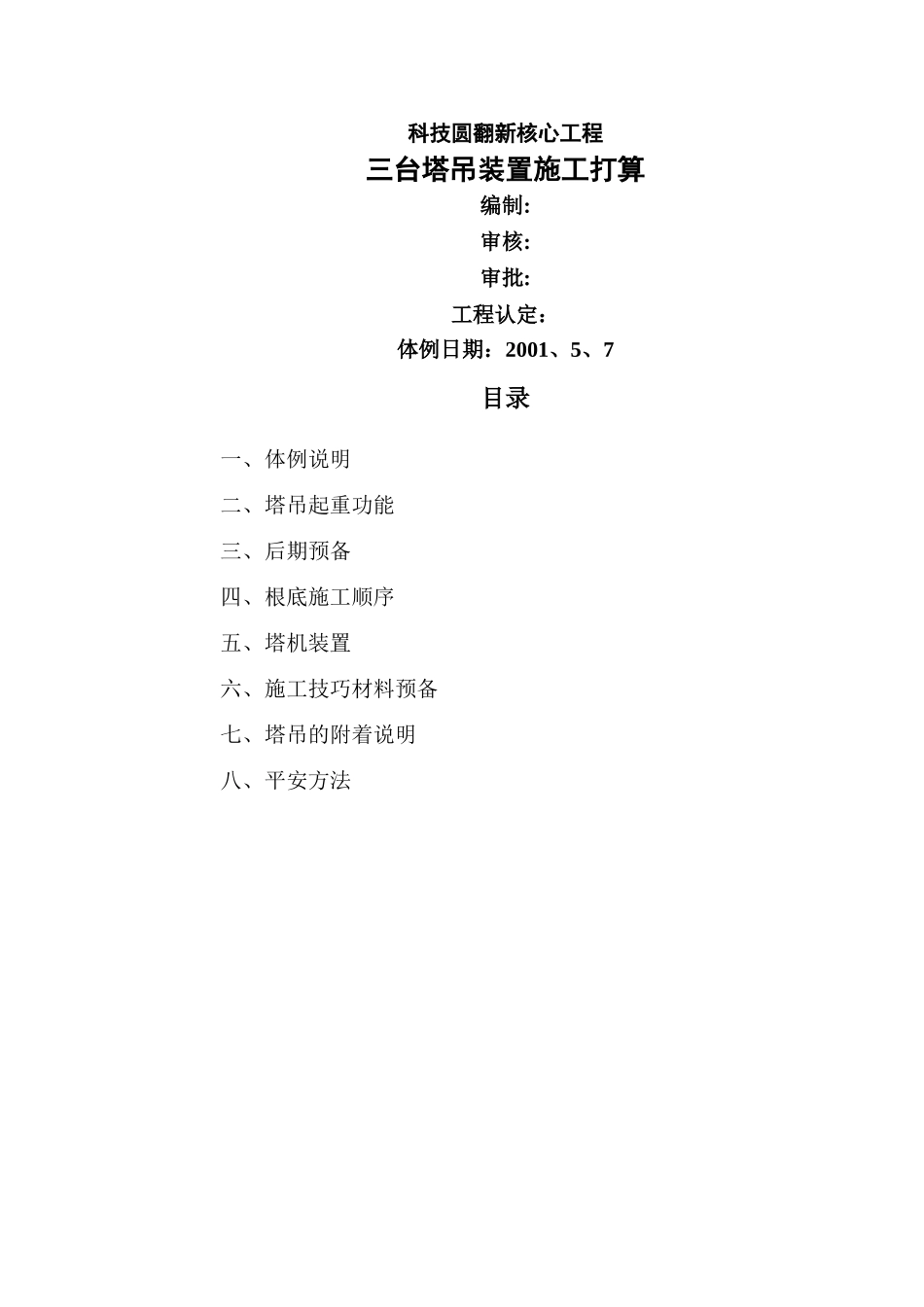

科技圆翻新核心工程三台塔吊装置施工打算编制:审核:审批:工程认定：体例日期：2001、5、7目录一、体例说明二、塔吊起重功能三、后期预备四、根底施工顺序五、塔机装置六、施工技巧材料预备七、塔吊的附着说明八、平安方法一、体例说明清华科技圆核心工程位于北京海淀区清华年夜学南侧，由中建一局谊发公司总承包施工。该工程修建物檐口高度，为实现垂直吊物义务，必需在现场必需装置三台塔吊，它们分不是1#H3/36B、2#H3/36B、3#F0/23B，三台塔吊的现场安排见图1：塔吊现场立体安排图。相对操纵1#塔吊核心与3#塔吊核心米间距，以便1#塔吊能够拆装3#塔吊，同时3#塔吊装置45米起重臂，不至于碰撞1#塔吊塔身。1#塔吊要紧保障西侧17层修建物的施工，其型号为H3/36B，根底方法为承桩式根底装置方法，起重臂长为55米，臂端起分量为吨，最年夜起分量为12吨，此塔须3道附着，此中第一道为临时附着，共需装置26节标准节，塔吊终极吊钩高度为；2#塔吊要紧保障东侧17层修建物的施工，其型号为H3/36B，根底方法为承桩式根底装置方法，起重臂长为60米，臂端起分量为3.6吨，最年夜起分量为12吨，此塔须3道附着，此中第一道为临时附着，共需装置25节标准节，塔吊终极吊钩高度为；3#塔吊要紧保障13层修建物的施工，其型号为F0/23B，根底方法为底板承台混杂体根底装置方法，起重臂长为45米，臂端起分量为2.65吨，最年夜起分量为10吨，此塔须1道附着，共需装置26节标准节，塔吊终极吊钩高度为73.3米。1#、2#塔吊由于定位在基坑旁，塔吊的根底块必需承放在特制桩上，且保障特制桩钢筋伸入到根底块内，伸入量不低于1米。打算体例参考了《F0/23B塔机运用说明书》、《H3/36B塔机运用说明书》跟过来成功的技巧打算。打算中的根底数据源于工程司理部后期供应。二、塔机起重功能F0/23B塔吊45米臂起重功能表幅度(米)16182022242628303234363840424445起分量(吨)1055H3/36B塔吊60米起重功能表幅度(米)2630323436394042444648505460起分量(吨)12H3/36B塔吊55米起重功能表幅度(米)26293133353739454749515355起分量(吨)12三、后期预备一〕塔吊入场前工程司理部后期预备1、按照打算对塔吊在现场进展精断定位，见图2：三台塔吊轴线定位图。2、按照本打算供应的力学数据对1#、2#塔吊的承桩进展科学打算跟制造，并供应承桩打算说明书，见图3：1#、2#塔吊根底施工图。3、两台塔吊的承桩施工，并供应齐备的施工材料。4、塔吊公用电箱。为了满意塔吊畸形任务，塔吊必需配用公用电箱，工程应按照塔吊的定位对塔机电箱公正安排，塔吊公用电箱距塔吊核心不得年夜于5米。5、1#、2#塔吊〔H3/36B〕畸形任务所需的电容量为90KW，3#塔吊〔F0/23B〕畸形任务所需的电容量为70KW。6、供应园地，便于塔吊部件的摆放跟汽车吊的入场选位。由于2#塔吊需在土方施工进程中装置，工程必需供应50吨汽车吊到槽底的坡道。7、预备标号为C35以上的混凝土跟钢筋，见图5：塔吊根底块布筋图。8、对三台塔吊根底块地区进展钎探。9、在塔吊装置当日，工程必需满意装置提出的现场施工前提并派专人担任联络。10、对排斥输电线或通讯线架布防护设置。二〕塔吊专业公司后期预备1、预备三台及格塔吊。2、装置起重臂跟平衡臂时常用的牵引麻棕绳。3、旋紧螺栓的电动扳手以及其余扳手跟装拆销轴的榔头。4、运输塔吊部件所必需的车辆。5、一切入场安拆职员必需持证上岗。6、必需按照工程司理部一致恳求，对装备进展CI预备。四、根底施工顺序一〕1#、2#H3/36B根底施工〔由工程司理部实现〕1、按照图2：三台塔吊轴线定位图,对塔吊在现场进展定位。2、按图示3所示跟根底施工公司的承桩打算恳求进展承桩的施工。3、开挖塔吊基坑，塔吊的基坑巨细为××，塔吊基坑底部应为老土层，并夯实坑底。塔吊坑底泥土承载力不小于20吨/平方米。4、工程制造塔吊根底素混凝土垫层，垫层素混凝土垫层标号不小于C20，垫层恳求平坦，程度度操纵在0.2%，混凝土垫层强度到达60%，方可进展根底予埋工序。5、在垫层上标志2米×2米的正方形，此正方形核心必需分不素混凝土垫层核心重合。6、塔吊专业公司安置马镫、予埋节，并用歪铁寻平。予埋节檐口程度度操纵在1‰内，到达恳求后将马镫、...
