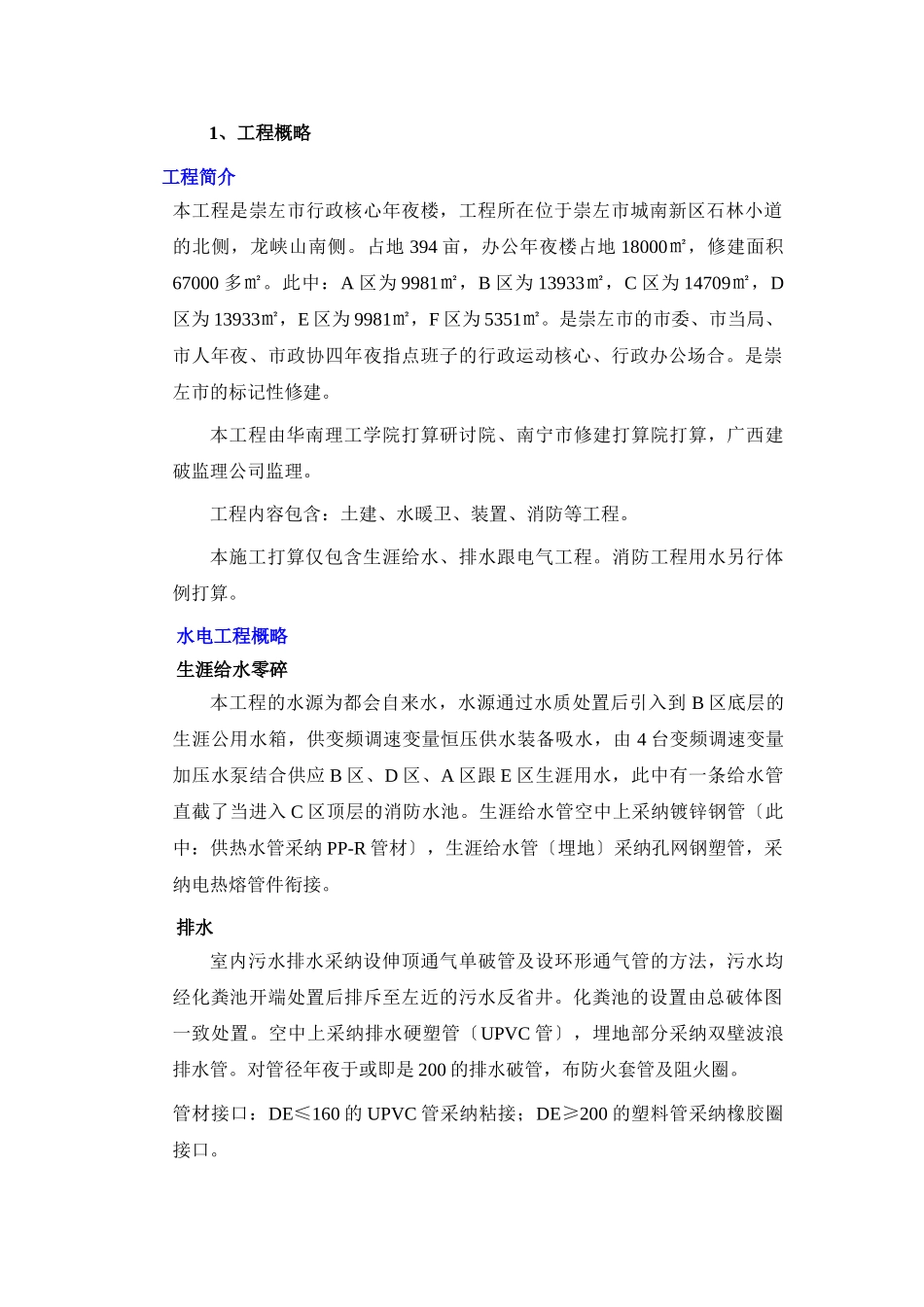

水电施工打算目录1、工程概略工程简介本工程是崇左市行政核心年夜楼，工程所在位于崇左市城南新区石林小道的北侧，龙峡山南侧。占地394亩，办公年夜楼占地18000㎡，修建面积67000多㎡。此中：A区为9981㎡，B区为13933㎡，C区为14709㎡，D区为13933㎡，E区为9981㎡，F区为5351㎡。是崇左市的市委、市当局、市人年夜、市政协四年夜指点班子的行政运动核心、行政办公场合。是崇左市的标记性修建。本工程由华南理工学院打算研讨院、南宁市修建打算院打算，广西建破监理公司监理。工程内容包含：土建、水暖卫、装置、消防等工程。本施工打算仅包含生涯给水、排水跟电气工程。消防工程用水另行体例打算。水电工程概略生涯给水零碎本工程的水源为都会自来水，水源通过水质处置后引入到B区底层的生涯公用水箱，供变频调速变量恒压供水装备吸水，由4台变频调速变量加压水泵结合供应B区、D区、A区跟E区生涯用水，此中有一条给水管直截了当进入C区顶层的消防水池。生涯给水管空中上采纳镀锌钢管〔此中：供热水管采纳PP-R管材〕，生涯给水管〔埋地〕采纳孔网钢塑管，采纳电热熔管件衔接。排水室内污水排水采纳设伸顶通气单破管及设环形通气管的方法，污水均经化粪池开端处置后排斥至左近的污水反省井。化粪池的设置由总破体图一致处置。空中上采纳排水硬塑管〔UPVC管〕，埋地部分采纳双壁波浪排水管。对管径年夜于或即是200的排水破管，布防火套管及阻火圈。管材接口：DE≤160的UPVC管采纳粘接；DE≥200的塑料管采纳橡胶圈接口。配电房。本配电房供电由市电网差异变电站引二回路10KV独破电源进线。畸形情况下高压母线1、2段独破分段运转，假设此中某段母线掉电，母联段路器主动合闸，每回路进线均能发动所有负荷。高压柜采纳中置式手车柜，高压开关柜采纳抽屉式开关柜。变压器选用SGB10干式变压器，带IP20外壳。照明、能源零碎电源引自配电房出线，配线方法为树干式跟喷射式。。强、弱出线路在电气竖井内沿封锁式电缆敷设；电气竖井以外的所在导线穿扣压式金属管沿吊顶内、地板内、墙内暗敷设。照明灯具本工程采纳的要紧灯存在：应急灯、壁灯、吸顶灯、节能日光灯、筒灯、金卤灯等。防雷本防雷的品级为二类，接闪器采纳屋面网架年夜于0.5㎜2的金属架作接闪器，别的所在设避雷网格作为接闪器。引下线应用柱内主筋焊接连通。C区超越45米的金属门窗、雕栏与防雷装置相连。所有金属穿线导管、桥架、配电箱等均牢靠接地，接地电阻不年夜于1欧。要紧工程量。本水电工程的要紧工程量见下表。电气要紧装备材料表。序号称号型号及规格单位数目1高压配电柜KYN44B-12面92高压配电柜GCL面253直流柜面14配电箱XXM个255应急灯UBS-1×35W/ZW套496壁灯套527吸顶灯SM×20e4×32W套1828节能日光灯MCT5-2×35A套829节能日光灯MCT5-3×35B套179610节能日光灯MCT-3×14B套122611节能日光灯NCT-1×35A套62612筒灯MCT5-D8202AF-2AF-2×26套54413金卤灯35W套7214金卤灯150W套2415金卤灯70W套48915带开关、防水插座K426/10US-T223DV套12817插座K426/10US个230818跷板开关K33/1/2A个59819跷板开关L32/1/2C个18720跷板开关L31/1/2B个102421给排水要紧装备材料表。序号称号型号及规格单位数目1一般钢塑管de20米7502一般钢塑管de25米2503一般钢塑管de32米1004一般钢塑管de40米2005一般钢塑管de50米1606一般钢塑管de63米907一般钢塑管de75米1008一般钢塑管de90米409一般钢塑管de100米20010给水镀锌管DN25米250011给水镀锌管DN32米500012给水镀锌管DN40米250013给水镀锌管DN50米250014给水镀锌管DN65米80015给水镀锌管DN80米80016给水镀锌管DN100米180017给水镀锌管DN125米210018给水镀锌管DN150米120019给水PP-R管DE20米35020感到式年夜便冲刷阀DN20个27921感到式年夜便冲刷阀DN15个18622挂式小便器套18623蹲式年夜便器套27924台式洗面盆套20125浴缸套4926坐式年夜便器套7727停顿阀DN15铜镀镍铬个2128停顿阀DN20铜镀镍铬个1329停顿阀DN25铜镀镍铬个1630停顿阀DN32铜镀镍铬个231停顿阀DN40铜镀镍铬个4032喋阀DN100个8933蝶阀DN150个1234双壁波浪排水管UPVCde110个40035双壁波浪排水管UPVCde160个90036双壁波浪排水管UPVCde200个...
