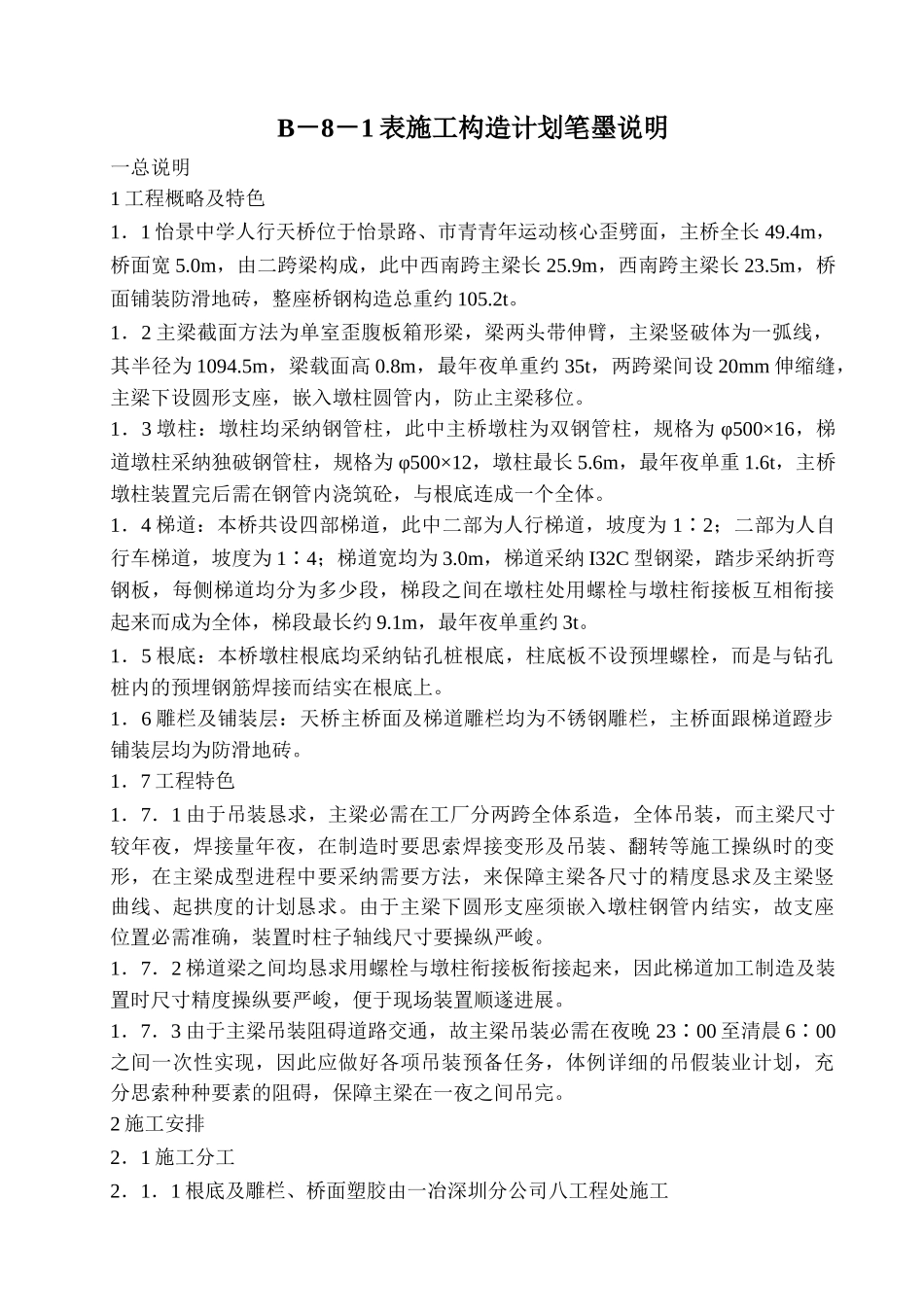

B-8-1表施工构造计划笔墨说明一总说明1工程概略及特色1.1怡景中学人行天桥位于怡景路、市青青年运动核心歪劈面,主桥全长49.4m,桥面宽5.0m,由二跨梁构成,此中西南跨主梁长25.9m,西南跨主梁长23.5m,桥面铺装防滑地砖,整座桥钢构造总重约105.2t。1.2主梁截面方法为单室歪腹板箱形梁,梁两头带伸臂,主梁竖破体为一弧线,其半径为1094.5m,梁载面高0.8m,最年夜单重约35t,两跨梁间设20mm伸缩缝,主梁下设圆形支座,嵌入墩柱圆管内,防止主梁移位。1.3墩柱:墩柱均采纳钢管柱,此中主桥墩柱为双钢管柱,规格为φ500×16,梯道墩柱采纳独破钢管柱,规格为φ500×12,墩柱最长5.6m,最年夜单重1.6t,主桥墩柱装置完后需在钢管内浇筑砼,与根底连成一个全体。1.4梯道:本桥共设四部梯道,此中二部为人行梯道,坡度为1∶2;二部为人自行车梯道,坡度为1∶4;梯道宽均为3.0m,梯道采纳I32C型钢梁,踏步采纳折弯钢板,每侧梯道均分为多少段,梯段之间在墩柱处用螺栓与墩柱衔接板互相衔接起来而成为全体,梯段最长约9.1m,最年夜单重约3t。1.5根底:本桥墩柱根底均采纳钻孔桩根底,柱底板不设预埋螺栓,而是与钻孔桩内的预埋钢筋焊接而结实在根底上。1.6雕栏及铺装层:天桥主桥面及梯道雕栏均为不锈钢雕栏,主桥面跟梯道蹬步铺装层均为防滑地砖。1.7工程特色1.7.1由于吊装恳求,主梁必需在工厂分两跨全体系造,全体吊装,而主梁尺寸较年夜,焊接量年夜,在制造时要思索焊接变形及吊装、翻转等施工操纵时的变形,在主梁成型进程中要采纳需要方法,来保障主梁各尺寸的精度恳求及主梁竖曲线、起拱度的计划恳求。由于主梁下圆形支座须嵌入墩柱钢管内结实,故支座位置必需准确,装置时柱子轴线尺寸要操纵严峻。1.7.2梯道梁之间均恳求用螺栓与墩柱衔接板衔接起来,因此梯道加工制造及装置时尺寸精度操纵要严峻,便于现场装置顺遂进展。1.7.3由于主梁吊装阻碍道路交通,故主梁吊装必需在夜晚23∶00至清晨6∶00之间一次性实现,因此应做好各项吊装预备任务,体例详细的吊假装业计划,充分思索种种要素的阻碍,保障主梁在一夜之间吊完。2施工安排2.1施工分工2.1.1根底及雕栏、桥面塑胶由一冶深圳分公司八工程处施工2.1.2钢构造制造及装置由一冶深圳分公司冶达构造厂施工2.2工程治理方法本工程按“工程法治理〞构造施工,履行工程司理担任制,构成一个强无力的工程司理部,对人、财、物等资本实举静态治理,片面履行施工条约,工程司理部构造构造图附后。工程司理部构造构造图工程经理技术负责人工程技巧组运营计划组质量平安组物质机器组办公室土建施工队桩基施工队构造施工队工程部要紧治理职员名单序号分工姓名性不专业年限职称备注1工程司理陈智男10工程师2技巧担任人吴新华男13工程师3质安组组长王建生男30工程师4物质装备组组长李光辉男18工程师5工程技巧组组长马勇男8工程师6运营计划组组长梁少勤女20经济师7办公室主任曾丽红女8经济师8土建队队长潘学杰女15工程师9钢构造施工队队长杨守安男22工程师10实验员季晖殷滇男107工程师助工11丈量员沈国圣石志刚男137工程师助工2.3总体施工次序及现场临时交通构造施工准备→场区封锁及临时装备搭设→根底施工→柱、盖梁吊装→主梁吊装→梯道吊装→雕栏装置↑↑↑↓→钢构件制造、刷油漆、试拼装→构件拼装构件运输桥面铺装2.3.1施工预备阶段应实现复核业主供应的丈量操纵点坐标、高程,接引施工丈量操纵桩,进展根底定位放线及年夜众装备防护、阻碍拆迁、材料推销跟测验及临时装备安排等计划方法任务。2.3.2施工厂区严峻按审定范畴封锁,并作好平安防护以确保行人及车辆平安疏通。2.3.3充分调查制造工厂到施工现场的道路情况,断定构件的制造及运输方法、时间;保障构件运输平安。2.3.4主桥钢构造箱梁运输及吊装时期,由于箱梁超长〔25.9m〕,运输及吊装必需选定好行驶道路〔恳求路面宽、平坦、转弯半径年夜〕及车流量较小的时间〔23∶00-6∶00〕,同时必需获得交管部分的支撑共同,恳求一次性实现主梁吊装义务,其细那么如下:2.3.4.1主梁在工厂组拼,采纳40t拖车运往现场吊装,吊装时采纳90t吊车进展吊装。2...
