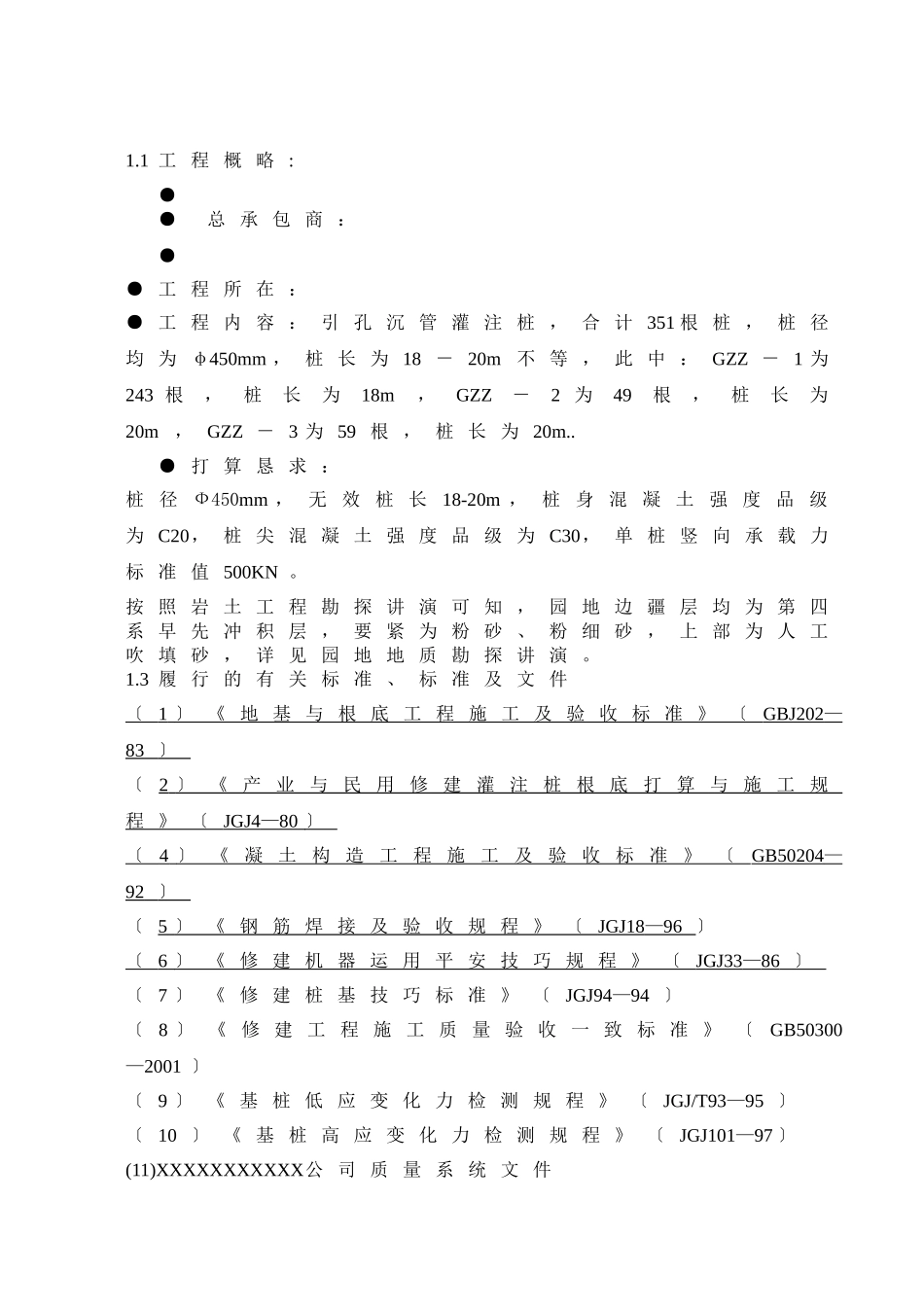

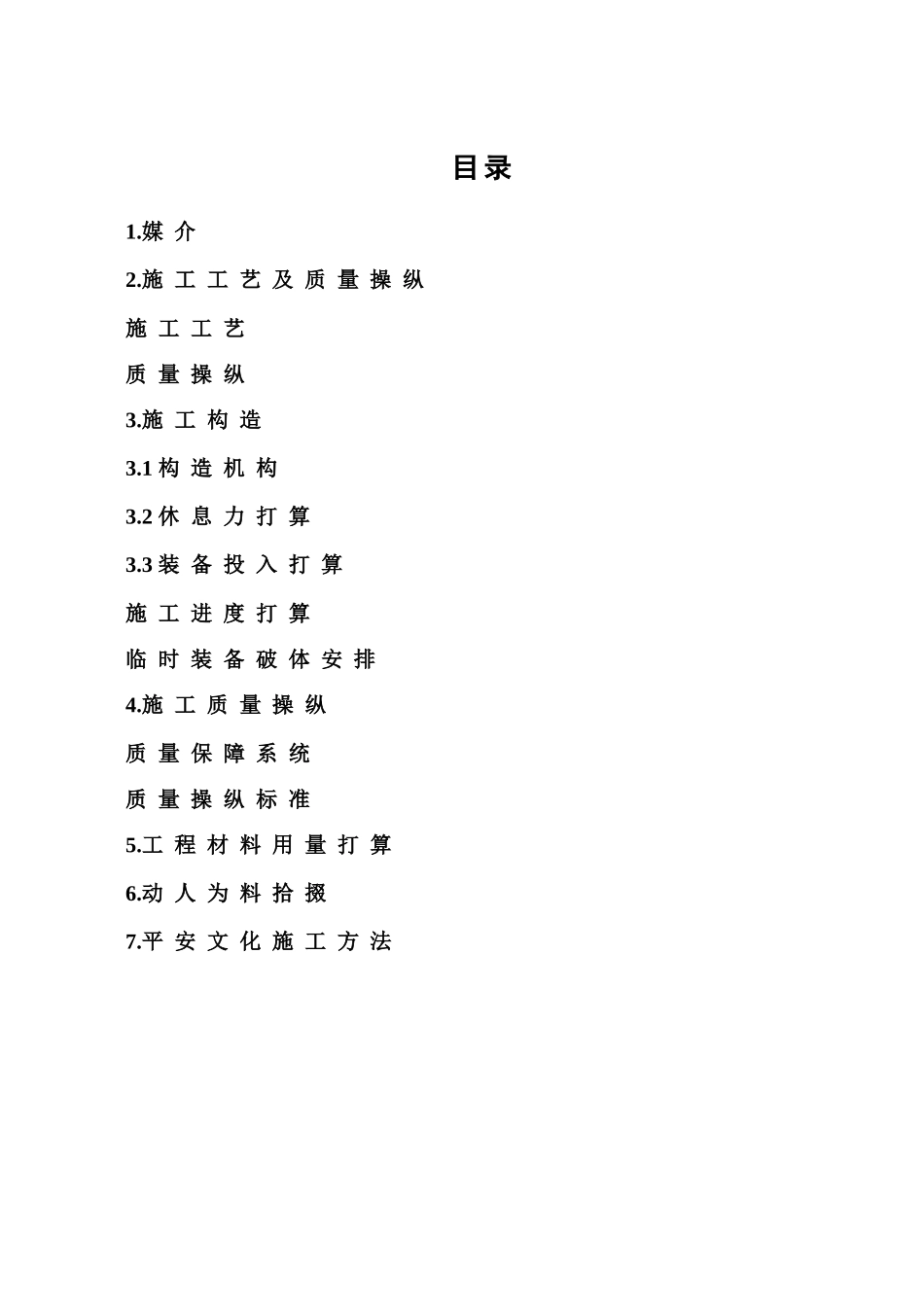

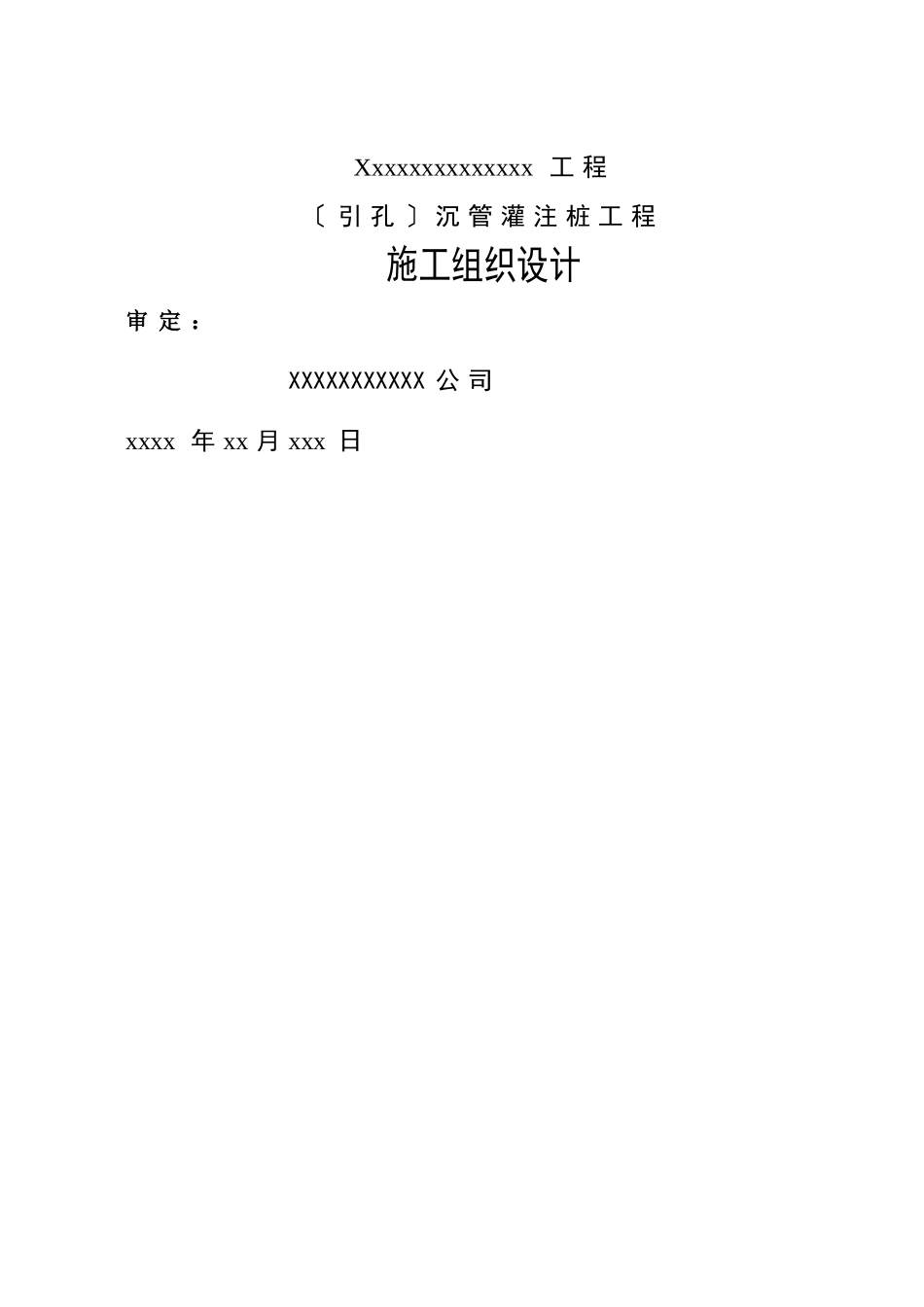

Xxxxxxxxxxxxxx工程〔引孔〕沉管灌注桩工程施工组织设计审定：XXXXXXXXXXX公司xxxx年xx月xxx日目录1.媒介2.施工工艺及质量操纵施工工艺质量操纵3.施工构造3.1构造机构3.2休息力打算3.3装备投入打算施工进度打算临时装备破体安排4.施工质量操纵质量保障系统质量操纵标准5.工程材料用量打算6.动人为料拾掇7.平安文化施工方法1.1工程概略:●●总承包商：●●工程所在：●工程内容：引孔沉管灌注桩，合计351根桩，桩径均为φ450mm，桩长为18－20m不等，此中：GZZ－1为243根，桩长为18m，GZZ－2为49根，桩长为20m，GZZ－3为59根，桩长为20m..●打算恳求：桩径Ф450mm，无效桩长18-20m，桩身混凝土强度品级为C20，桩尖混凝土强度品级为C30，单桩竖向承载力标准值500KN。按照岩土工程勘探讲演可知，园地边疆层均为第四系早先冲积层，要紧为粉砂、粉细砂，上部为人工吹填砂，详见园地地质勘探讲演。1.3履行的有关标准、标准及文件〔1〕《地基与根底工程施工及验收标准》〔GBJ202—83〕〔2〕《产业与民用修建灌注桩根底打算与施工规程》〔JGJ4—80〕〔4〕《凝土构造工程施工及验收标准》〔GB50204—92〕〔5〕《钢筋焊接及验收规程》〔JGJ18—96〕〔6〕《修建机器运用平安技巧规程》〔JGJ33—86〕〔7〕《修建桩基技巧标准》〔JGJ94—94〕〔8〕《修建工程施工质量验收一致标准》〔GB50300—2001〕〔9〕《基桩低应变化力检测规程》〔JGJ/T93—95〕〔10〕《基桩高应变化力检测规程》〔JGJ101—97〕(11)XXXXXXXXXXX公司质量系统文件2.施工工艺及质量操纵施工工艺—1所示。YY图2.1—1引孔沉管灌注桩施工工艺流程图2.2质量操纵：桩位测放高程丈量定孔深桩位复测放置桩尖桩机就位沉管静压灌封底混凝土振动沉管到达打算恳求深度下放钢筋笼振动拔管灌注混凝土砂、石、水泥测验钢筋测验混凝土共同比断定计量投料混凝土搅拌坍落度测验及格成桩桩机移位焊接试验钢筋笼加工钢筋笼成型质量及格NN钻机引孔到达打算恳求深度成孔操纵a)引孔行进展试成孔，以获得需要的工艺材料：最正确引孔孔径，最正确引孔深度；最正确泥浆比重跟粘度；b)引孔次序思索振动沉管对相邻孔的阻碍情况跟阻碍半径，并与桩机协分共同。c)在成孔进程中，留意钻进速率及给浆量，以波动孔壁。成桩操纵：a)桩机就位后，机长再次核查桩位，无误后，桩管套入桩尖，并调剂垂直度，而后静压沉管，静压沉管艰辛时，收紧钢丝绳加压沉管；静压不下时，启动振动锤振动沉管至打算深度；如振动沉管不克不及到达打算深度，那么启动柴油锤，锤击内桩管至打算深度。b)沉管至打算深度时，向桩管内灌注封底混凝土，安置钢筋笼到达打算恳求，向桩管内灌满混凝土，先振动5~10s，再开始拔管，边振边拔，每拔0.5~，停拔振动5~10s；如斯重复，直至桩管全部拔出。在一般土层中，拔管速率宜为1.2~/min，在脆弱土层中，宜操纵在0.6~/min。施工中要严峻操纵拔管速率跟高度，防备颈缩或断桩。c)混凝土坍落度宜采纳80~100mm。d)拔管进程中，要用锤击法常常反省管内混凝土高度。如觉察管内混凝土面敏捷下落景象，停拔留振，灌注混凝土，待混凝土面不下落前方可接着振动拔管。e)为保障桩顶质量，混凝土应灌至打算桩顶标高以上，且不小于650mm。f〕实践混凝土灌注量应年夜于盘算混凝土灌注量，即充盈系数≥1；假设充盈系数＜1时，应查寻缘故，需要时应采纳反插法灌注混凝土。桩位同意偏向：边桩≤70mm两头桩≤150mm垂直度偏向：≤1%桩径偏向：≤-20mm.5钢筋笼制造与安置〔1〕经测验及格后的钢筋平卧堆放，并做标识。〔2〕钢筋笼焊接前，进步展钢筋调直、钢筋切割、螺旋筋制造跟钢筋清污处理任务。〔3〕钢筋焊接质量外表反省包含：焊点处融化金属平均；搭接长度契合要求；焊点无零落、漏焊、裂纹、清楚烧伤等缺点。〔4〕工程桩钢筋笼制造严峻按打算恳求跟标准恳求制造实现，统一截面的主筋讨论数目不得超越主筋总数的50％，且相邻两讨论纵向间距不小于540mm。〔5〕箍筋与主筋采纳点焊，各接口要焊牢，防止呈现脱焊。〔6〕钢筋笼制造偏向：主筋间距±10mm箍筋间距±20mm钢筋笼直径±10mm钢筋笼长度±50mm〔7〕钢筋笼安置应垂直、居中、安置结实，定位标高同意偏向±50mm。...
