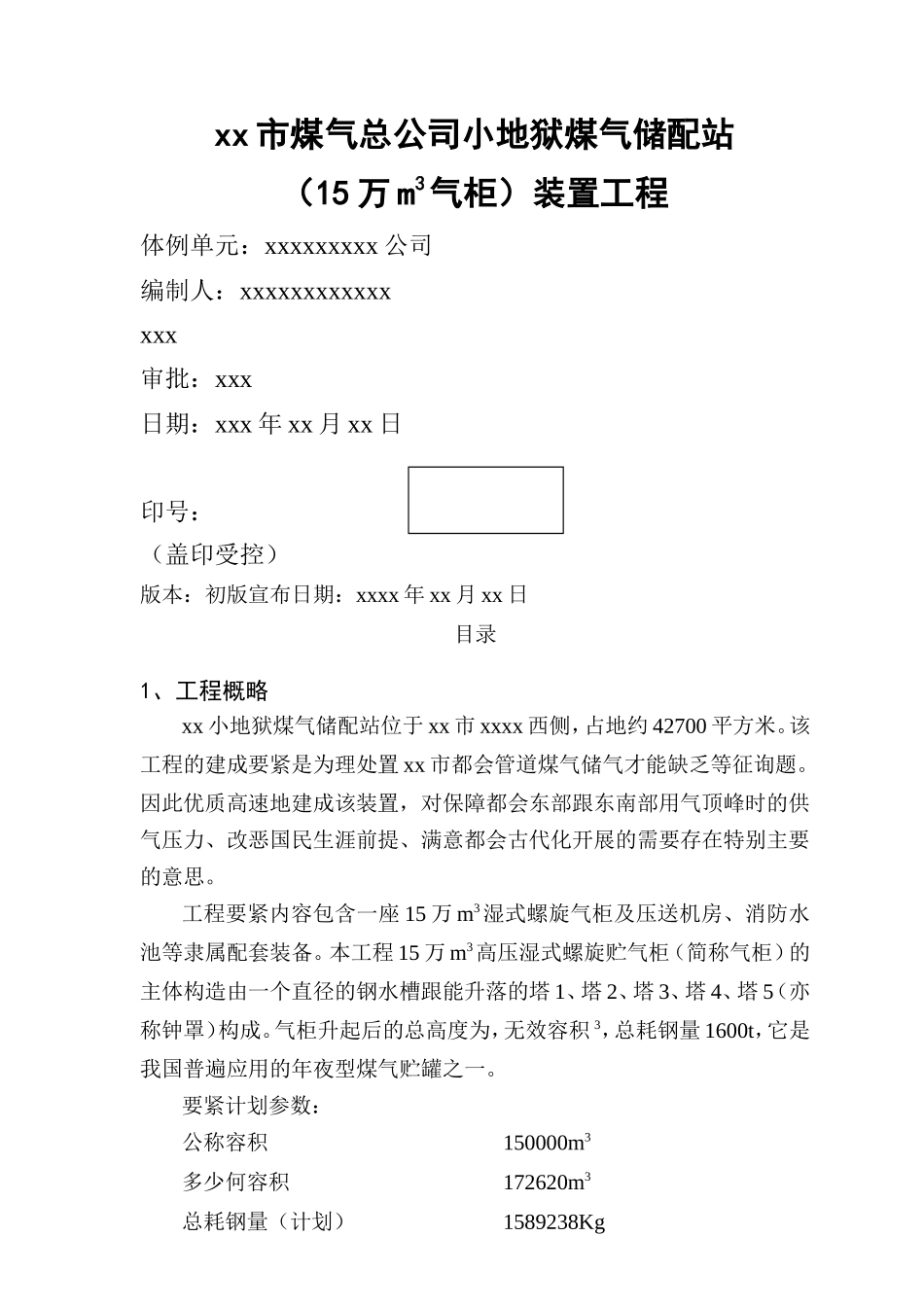

xx市煤气总公司小地狱煤气储配站（15万m3气柜）装置工程体例单元：xxxxxxxxx公司编制人：xxxxxxxxxxxxxxx审批：xxx日期：xxx年xx月xx日印号：（盖印受控）版本：初版宣布日期：xxxx年xx月xx日目录1、工程概略xx小地狱煤气储配站位于xx市xxxx西侧，占地约42700平方米。该工程的建成要紧是为理处置xx市都会管道煤气储气才能缺乏等征询题。因此优质高速地建成该装置，对保障都会东部跟东南部用气顶峰时的供气压力、改恶国民生涯前提、满意都会古代化开展的需要存在特别主要的意思。工程要紧内容包含一座15万m3湿式螺旋气柜及压送机房、消防水池等隶属配套装备。本工程15万m3高压湿式螺旋贮气柜（简称气柜）的主体构造由一个直径的钢水槽跟能升落的塔1、塔2、塔3、塔4、塔5（亦称钟罩）构成。气柜升起后的总高度为，无效容积3，总耗钢量1600t，它是我国普遍应用的年夜型煤气贮罐之一。要紧计划参数：公称容积150000m3多少何容积172620m3总耗钢量（计划）1589238Kg计划压力124/161/199/238/276（mmH2O）无效容积166500m3本工程的要紧什物量：(1)要紧构件装置工程量序号气柜分部构造称号装置工程量（t）备注1水槽底板之中幅板115块2水槽底板之中边板29块3水槽壁板203块4导轨(包含垫板)共192件5菱形板(厚度3mm)共192件6上下水封槽7钢构造包含破柱垫梁顶梁8顶板9水槽平台10水槽歪梯各塔平台、梯子、样杆11人孔、反省孔水槽2个塔体9个12导轮座192套13铸铁配重200件14溢流管3个15闸门1个16别的附件、垫板螺栓等17算计(2)焊接工程量（工地焊接量）：43200m(3)刷油面积：5400m2(4)构造吊装工程量：1520t(5)半制品运输量（包含方法）：1750t(6)测验工程量：1)X光拍片357张2)超声波探伤154m33)焊缝真空试漏5021m（焊缝）4)气密性实验16730m（焊缝）5)充水量77170m3（2次量）6)水封槽充水检漏120t7)附件及配件：放散孔DN5001个测试孔DN1008个铸铁配重导轨192根闸门DN3001个防雷装备1套1.1.2隶属分项工程装备、管道、电气仪表要紧什物量1)机器装备8台（此中萝茨风机6台）2)工艺治理990m（453—7206）3)给排水管道1500m4)电气装备10Kv变压器2台，高低压配电柜26台，配电箱6个，电缆3900m(1)气柜形状构造宏年夜，各项多少何尺寸难以操纵，同时水槽与塔体间互相互相独破，而又互相联络，因果关联亲切，因此不管是构件制造仍然现场装置，其多少何尺寸均应精确。(2)气柜任务介质有毒、易燃气体。这就恳求装置时各塔焊缝有充足强度跟严密性。(3)气柜露天运转，且介质腐化力强。因此防腐刷油施工质量恳求高，且工程量年夜。(4)气柜水槽跟各塔施工装置均有少量的空中功课，操纵面狭窄，施工难度年夜。(5)施工工期短，焊接工程量年夜。(6)工艺管道年夜于即是DN400管道采纳钢板卷管卷制组对焊接工程比较年夜。(1)水槽底板、壁板的组装跟焊接。恳求采纳特定的制造、装置工艺，用钢板构成一个直径的敞口圆形槽。其要害在于无效地操纵各层壁板的不圆度、圆弧度跟垂直度。(2)塔体骨架的多少何形状恳求特别严峻，其要害在于丈量定位要精确，并严峻操纵各塔高低水封的不圆度跟齐心度，以及导轨的平行度偏向、径向凸起度偏向在计划规则的范畴内。(3)年夜跨度的拱梁吊装难度年夜，吊装计划的选定、机器的选择、装置方法等应片面综合思索，不许任何忽略粗心。(4)导轨的预制装置恳求特别严峻，气柜顶包边角钢须劈八字，制造工艺也比较庞杂。(5)气柜的防腐刷油质量，直截了当关联到气柜应用寿命。刷油面积年夜（5400m2）操纵空隙狭窄。(6)工艺管道卷操纵作量年夜，周长、椭圆度、偏向恳求高。按照技巧标函恳求，以及本公司承建同类工程的施工经历，将采纳新技巧、新工艺，经心构造施工，装置工期为230天，即装置开工日期为97年11月1日，开工日期为98年6月15日。1.质量目的分部、分项工程一次交验及格，单元工程一次交验及格率100%，单元工程一次交验优秀率达100%，创省部优质工程。1.5单元工程分别本装置工程分为一个单元工程，上司容器分部工程、机器装备装置分部工程、管道装置分部工程、电气装置装置分部工程、主动化仪表装置分部工程。详见分部分项工程一览表（附录二）。分项工程按国家现行质评标准分别。2...
