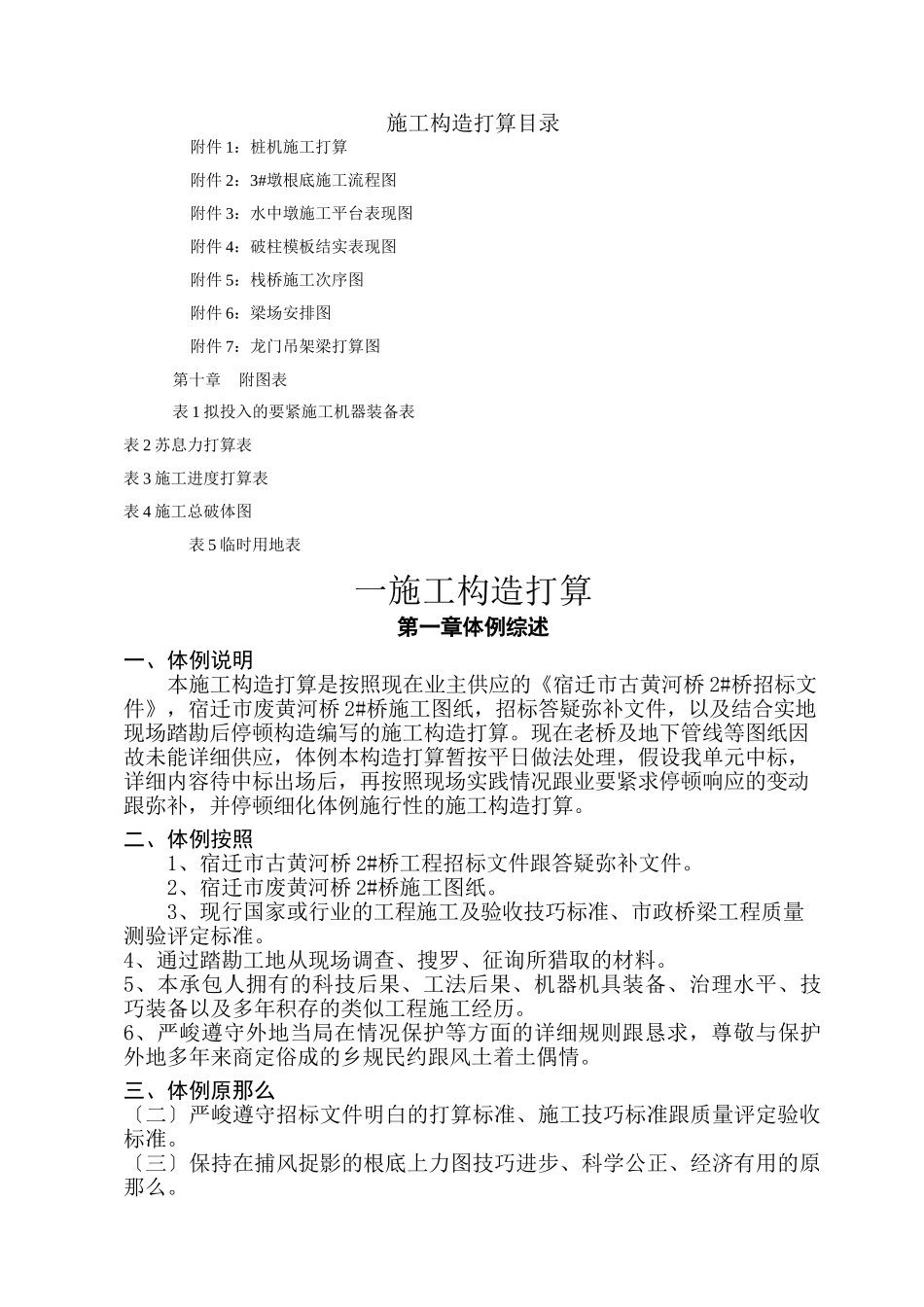

施工构造打算目录附件1：桩机施工打算附件2：3#墩根底施工流程图附件3：水中墩施工平台表现图附件4：破柱模板结实表现图附件5：栈桥施工次序图附件6：梁场安排图附件7：龙门吊架梁打算图第十章附图表表1拟投入的要紧施工机器装备表表2苏息力打算表表3施工进度打算表表4施工总破体图表5临时用地表一施工构造打算第一章体例综述一、体例说明本施工构造打算是按照现在业主供应的《宿迁市古黄河桥2#桥招标文件》，宿迁市废黄河桥2#桥施工图纸，招标答疑弥补文件，以及结合实地现场踏勘后停顿构造编写的施工构造打算。现在老桥及地下管线等图纸因故未能详细供应，体例本构造打算暂按平日做法处理，假设我单元中标，详细内容待中标出场后，再按照现场实践情况跟业要紧求停顿响应的变动跟弥补，并停顿细化体例施行性的施工构造打算。二、体例按照1、宿迁市古黄河桥2#桥工程招标文件跟答疑弥补文件。2、宿迁市废黄河桥2#桥施工图纸。3、现行国家或行业的工程施工及验收技巧标准、市政桥梁工程质量测验评定标准。4、通过踏勘工地从现场调查、搜罗、征询所猎取的材料。5、本承包人拥有的科技后果、工法后果、机器机具装备、治理水平、技巧装备以及多年积存的类似工程施工经历。6、严峻遵守外地当局在情况保护等方面的详细规则跟恳求，尊敬与保护外地多年来商定俗成的乡规民约跟风土着土偶情。三、体例原那么〔二〕严峻遵守招标文件明白的打算标准、施工技巧标准跟质量评定验收标准。〔三〕保持在捕风捉影的根底上力图技巧进步、科学公正、经济有用的原那么。〔四〕从头至尾对施工现场施行全员、全过程、全范畴严密监控，保持动态结合、科学治理的原那么。〔五〕履行工程法治理，通过对劳务、装备、材料、资金、技巧、施工打算跟信息优化处理，实现平安、质量、工期、本钱及社会信誉的预期目的。第二章工程概略一、工程简介宿迁市古黄河2#桥工程施工范畴为K0+125.04~K0+283.36，长度，跨径为30m，本桥采纳桩柱墩台、φ1500、φ1000钻孔灌注桩根底，墩台盖梁均采纳钢筋砼构造。3号墩由于支持装潢钢桥塔的专门受力恳求，采纳钢筋砼承台群桩根底。上部构造采纳一联5×30m装配式部分预应力砼连续箱梁，采纳多箱单独预制，简支装置，现浇连续讨论的先简支后连续的构造系统。桥面上设装潢钢塔，全桥破面呈Y型独塔自锚式悬索桥跟歪拉桥的混杂系统的独特视觉后果。桥梁横断面安排为：〔人行道、雕栏〕+〔装潢钢塔拉索区，含防撞护栏〕+混杂车道+〔装潢钢塔拉索区，含防撞护栏〕+〔人行道、雕栏〕二、要紧技巧目的1、路途品级：都会骨干道2、车道数：双向四车道3、打算行车速率：50Km/h25、破体位于直线段，最年夜纵坡2.239%6、桥面横坡：行车道1.5%人字坡，人行道向内侧单面坡三、工程特色1、本工程位于城区市府路上，交通流量年夜，老桥需要撤除、地下管线庞杂、施工恳求高，触及内容特不多。市府路老桥头两侧有电线要迁徙或保护，前期任务比较缓和。2、施工园地的安排是本工程施工的一难点，安排位置的选择既要满意桥位左近地区社会车辆通行宽度的需要，又要不阻碍本工程的构造跟根底施工，拟将施工园地选择在东侧桥台后路基位置。3、本工程的根底采纳钻孔灌注桩，合计44根，全部位于河流内，施工难度年夜。钻孔桩穿越亚砂土层、亚粘土层、粘土层及中粗砂，土层呈交错状。由于桩基是后续工程施工的制约要素，必需在短时间内实现，工期比较缓和。4、装配式部分预应力砼连续箱梁施工是本桥施工的难点，受现场前提的限度，梁板不克不及在现场预制，故开工后就近选择梁场时要充分思索到箱梁的运输及架设。箱梁的架设及简支变连续的系统转换也是本工程施工的要害工序。5、桥面上设装潢钢塔，揽索、吊杆及歪拉索的施工在上部构造构成全部后停顿，在桥面搭设支架拼装施工，有必定的施工难度。四、要紧工程数目表要紧工程数目表序号工程单元数目备注1钻孔灌注混凝土mφ=m2钻孔灌注混凝土mφ=m3根底混凝土m3联络梁、承台4下部构造混凝土m3墩台身5预应力混凝土连续箱梁m36上部构造混凝土m3护栏、桥面7钢材加工与制造t568.58预应力钢绞线Kg819609装潢钢塔万元12010沥青砼面层m24311第三章施工预备及施工总体安排...
