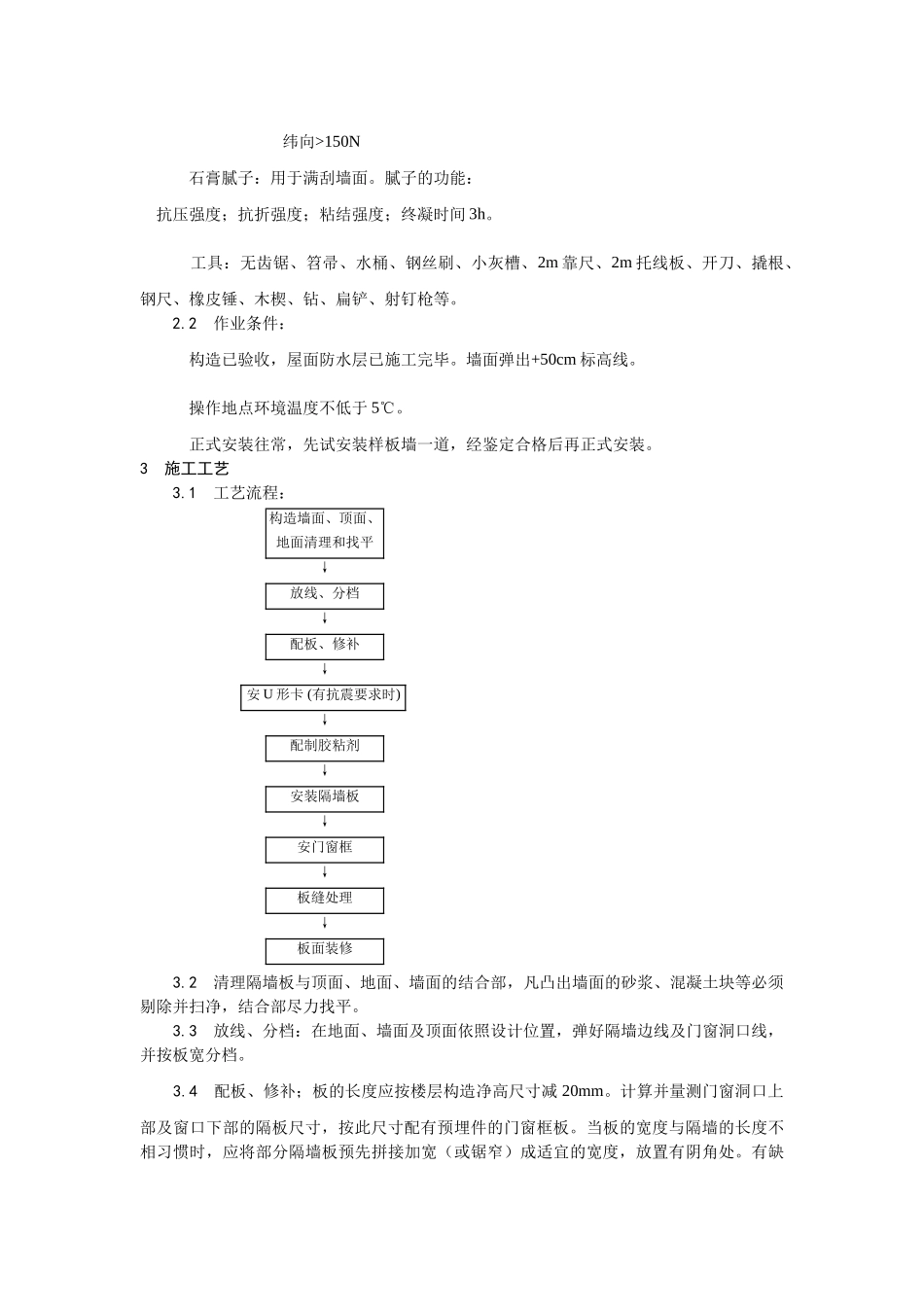

加强水泥(GRC)空心条板隔墙施工1范围本工艺标准适用于住宅工程及与之相类似的一般民用建筑工程中加强水泥空心条板隔墙的施工。2施工预备2.1材料及工具:加强水泥空心条板:加强水泥空心条板有标准板、门框板、窗框板、门上板、窗上板、窗下板及异形板。标准板用于一般隔墙。其它的板按工程设计确定的规格进展加工。.1规格:一般住宅用的板规格为:长(L)2400~3000mm宽(B)590~595mm厚(H)60、90mm公用建筑用的板规格为:长(L)2400~3900mm宽(B)590~595mm厚(H)90mm.2技术要求:面密度≤60kg/m2抗弯荷载≥(G为板材的重量单位,N)单点吊挂力≥800N料浆抗压强度≥10MPa软化系数≥收缩率≤0.08%胶粘剂:水泥类胶粘剂。用于加强水泥空心条极与基体构造之固定、板缝处理、粘贴板缝和墙面转角玻纤布条。初凝时间粘结强度2.1.350mm宽中碱玻纤带及玻纤布:用于板缝处理。布重>80g/m2,8目/in断裂强度:25mm×100mm布条经向>300N纬向>150N石膏腻子:用于满刮墙面。腻子的功能:抗压强度;抗折强度;粘结强度;终凝时间3h。工具:无齿锯、笤帚、水桶、钢丝刷、小灰槽、2m靠尺、2m托线板、开刀、撬根、钢尺、橡皮锤、木楔、钻、扁铲、射钉枪等。2.2作业条件:构造已验收,屋面防水层已施工完毕。墙面弹出+50cm标高线。操作地点环境温度不低于5℃。正式安装往常,先试安装样板墙一道,经鉴定合格后再正式安装。3施工工艺3.1工艺流程:构造墙面、顶面、地面清理和找平↓放线、分档↓配板、修补↓安U形卡(有抗震要求时)↓配制胶粘剂↓安装隔墙板↓安门窗框↓板缝处理↓板面装修3.2清理隔墙板与顶面、地面、墙面的结合部,凡凸出墙面的砂浆、混凝土块等必须剔除并扫净,结合部尽力找平。3.3放线、分档:在地面、墙面及顶面依照设计位置,弹好隔墙边线及门窗洞口线,并按板宽分档。3.4配板、修补;板的长度应按楼层构造净高尺寸减20mm。计算并量测门窗洞口上部及窗口下部的隔板尺寸,按此尺寸配有预埋件的门窗框板。当板的宽度与隔墙的长度不相习惯时,应将部分隔墙板预先拼接加宽(或锯窄)成适宜的宽度,放置有阴角处。有缺陷的板应修补。3.5有抗震要求时,应按设计要求用U形钢板卡固定条板的顶端。在两块条板顶端拼缝之间用射钉将U形钢板卡固定在梁和板上。随安板随固定U形钢板卡。3.6配制胶粘剂:胶粘剂要随配随用。配制的胶粘剂应在30min内用完。3.7安装隔墙板:隔墙板安装顺序应从与墙的结合处开场,依次顺序安装。板侧清刷浮灰,在墙面、顶面、板的顶面及侧面(相拼合面)满刮胶粘剂,按弹线位置安装就位,用木楔顶在板底,再用手平推隔板,使板缝冒浆,一个人用撬根在板底部向上顶,另一人打木楔,使隔墙板挤紧顶实,然后用开刀(腻子刀)将挤出的胶粘剂刮平。按以上操作方法依次安装隔墙板。在安装隔墙板时,一定要留意使条板对难预先在顶板和地板上弹好的定位线,在安装过程中随时用2m靠尺及塞尺测量墙面的平坦度,用2m托线板检查板的垂直度。粘结完毕的墙体,应立即用C20干硬性混凝土将板下口堵严,当混凝土到达10MPa以上,撤去板下木楔,并用同等强度的干硬性砂浆灌实。3.8铺设电线管、稳接线盒,安装管卡、埋件:按电气安装图找准位置划出定位线,铺设电线管、稳接线盒。所有电线管必须顺加强水泥空心条板的孔铺设,严禁横铺和斜铺。稳接线盒,先在板面钻孔扩孔(防止猛击),再用扁铲扩孔,孔要大小适度,要方正。孔内清理洁净,用胶粘剂稳接线盒。按设计指定的方法安装水暖管卡和吊挂埋件。3.9安门窗框:一般采纳先留门窗洞口,后安门窗框的方法。钢门窗框必须与门窗框板中的预埋件焊接。木门窗框用L型连接件连接,一边用木螺丝与木框连接,另一端与门窗框板中预埋件焊接。门窗框与门窗框板之间缝隙不宜超过3mm,超过3mm时,应加木垫片过渡。将缝隙中的浮灰清理洁净,用胶粘剂嵌缝。嵌缝要嵌满嵌密实,以防止门扇开关时碰撞门框造成裂缝。3.10板缝处理:隔墙板安装后10d,检查所有缝隙是否粘结良好,有无裂缝,如出现裂缝,应查明缘故后进展修补。已粘结良好的所有板缝、阴角缝,先清理浮灰,刮胶粘剂,贴50mm宽玻纤网格带,转角隔墙在阳角处粘贴200mm宽(每边各100mm...
