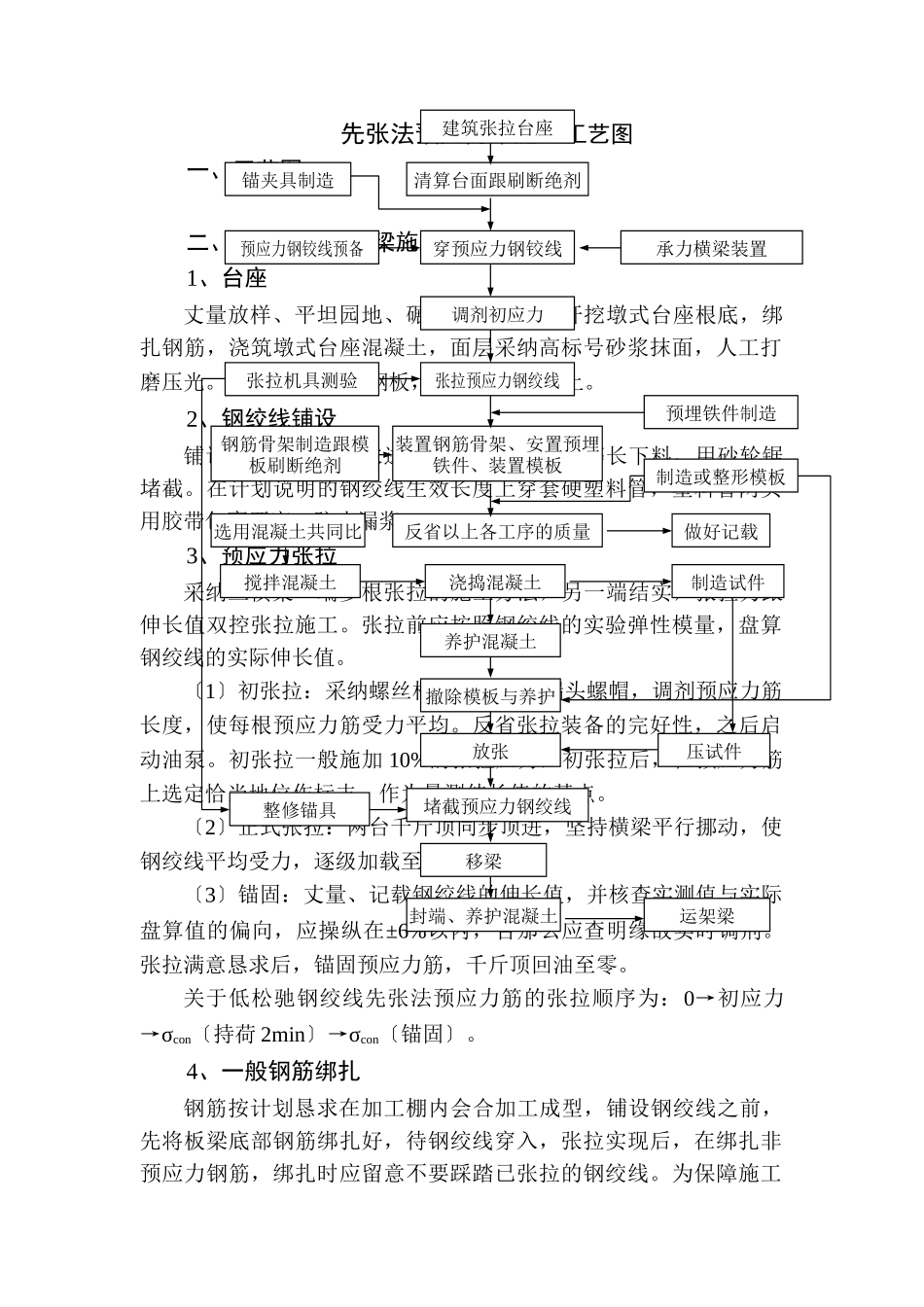

先张法预应力梁施工工艺图一、工艺图二、先张法预应力梁施工说明1、台座丈量放样、平坦园地、碾压夯实，人工开挖墩式台座根底，绑扎钢筋，浇筑墩式台座混凝土，面层采纳高标号砂浆抹面，人工打磨压光。底模采纳6mm钢板，并结实于底座上。2、钢绞线铺设铺设前，按标准恳求进展测验。钢绞线要等长下料，用砂轮锯堵截。在计划说明的钢绞线生效长度上穿套硬塑料管，塑料管两头用胶带包裹严密，防止漏浆。3、预应力张拉采纳三横梁一端多根张拉的施工方法，另一端结实，张拉力跟伸长值双控张拉施工。张拉前应按照钢绞线的实验弹性模量，盘算钢绞线的实际伸长值。〔1〕初张拉：采纳螺丝杆锚具，拧动端头螺帽，调剂预应力筋长度，使每根预应力筋受力平均。反省张拉装备的完好性，之后启动油泵。初张拉一般施加10%的张拉应力，初张拉后，在预应力筋上选定恰当地位作标志，作为量测伸长值的基点。〔2〕正式张拉：两台千斤顶同步顶进，坚持横梁平行挪动，使钢绞线平均受力，逐级加载至操纵应力。〔3〕锚固：丈量、记载钢绞线的伸长值，并核查实测值与实际盘算值的偏向，应操纵在±6%以内，否那么应查明缘故实时调剂。张拉满意恳求后，锚固预应力筋，千斤顶回油至零。关于低松驰钢绞线先张法预应力筋的张拉顺序为：0→初应力→σcon〔持荷2min〕→σcon〔锚固〕。4、一般钢筋绑扎钢筋按计划恳求在加工棚内会合加工成型，铺设钢绞线之前，先将板梁底部钢筋绑扎好，待钢绞线穿入，张拉实现后，在绑扎非预应力钢筋，绑扎时应留意不要踩踏已张拉的钢绞线。为保障施工建筑张拉台座清算台面跟刷断绝剂锚夹具制造穿预应力钢铰线预应力钢铰线预备承力横梁装置调剂初应力张拉预应力钢绞线张拉机具测验装置钢筋骨架、安置预埋铁件、装置模板钢筋骨架制造跟模板刷断绝剂预埋铁件制造反省以上各工序的质量制造或整形模板浇捣混凝土养护混凝土撤除模板与养护放张堵截预应力钢绞线移梁封端、养护混凝土运架梁做好记载制造试件选用混凝土共同比搅拌混凝土压试件整修锚具平安，一般钢筋的绑扎应在预应力筋张拉实现5h当前进展。5、模板模板支破结实，破绽严密，模板内侧涂刷断绝剂。芯模采纳充气胶囊。安置前，先对芯模进展充气反省，为防止胶囊浮起，充气胶囊定位钢筋要绑扎结实。6、混凝土浇筑预制场内设破混凝土搀和站，混凝土会合搀和，自卸翻斗车运输，人工入模，程度分层浇筑，拔出式振动器振捣。7、养护浇筑实现后，要实时掩盖洒水养护。8、预应力放张当混凝土到达计划规则的抓紧强度之后，即可抓紧预应力筋，放张采纳砂箱法。过剩钢绞线用砂轮机堵截。9、移梁到达规则强度后，移梁至存梁场存放。
